Inclinomètre à fibre optique Manufacturer

Inclinomètre à fibre optique

Demande de devis

À propos de: http://cgeg-exploration.fr/8-6-7-fiber-optic-gyro-inclinometer.html

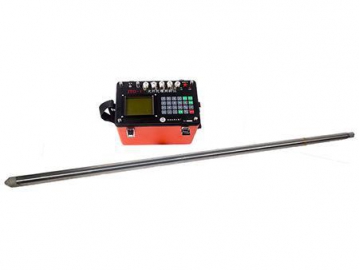

L'inclinomètre à fibre optique avec capteur gyroscope JTG-1 se compose d'une unité de collecte principale, d'un logiciel d'exploitation, d'un ordinateur portable, d'un treuil, de câbles et des sondes pour trou de forage. Adoptant un gyroscope à fibre optique de haute précision comme capteur de mesure azimut, l'inclinomètre peut être utilisé pour mesurer de façon précise l'azimut et l'inclinaison du trou de forage dans des environnements à interférence magnétique difficile, notamment les zones à minéraux magnétiques, les tubes de cuvelage en fer, etc.

Spécifications

Mesure de l'inclinomètre	0~45°, Précision ≤0.1°
Mesure de l'angle d'azimut	0~360°, Précision ≤4° (1°≤ Vertex ≤ 45°)
Dérive statique	≤2°, Dérive non linéaire ≤1°
Mode de mesure	Mesure par point (chaque 140s)
Dimension de la sonde	Φ40*1900mm
Poids	4.2kg
Profondeur du puits	≤2000m
Alimentation électrique	AC220V±10% 50Hz ±5%
Température ambiante	-10℃~ 70℃，90%Rh
Dimension de l'appareil	305200210mm
Poids de l'unité	3kg

Caractéristiques

La structure solide et robuste assure une excellente capacité asismique.
La fonction automatique optimisée considère le nord comme base de référence de la direction.
L'inclinomètre intègre des mesures de haute précision et un stockage automatique des données.
Les sondes peuvent connecter l'appareil de diagraphie numérique.
