Câble à fibre optique (gainé à tube sans soudure)
Notre câble à fibre optique gainé à tube sans soudure est un excellent capteur. Il est principalement utilisé pour la détection de la température et la pression, dans diverses industries telles que les réservoirs pétroliers, les mines et les usines chimiques. Avec ce câble de capteur de température et de pression, vous pouvez éviter les accidents qui se produisent fréquemment dans les industries.
Ce câble blindé à fibres optiques est composé de fibre nue, d'huile, de tube sans soudure en acier inoxydable et de gaine en PVC/LSZH. Cette structure permet une haute résistance à la traction, une résistance à l'écrasement, une taille compacte du produit et une performance inégalée de l'acier.
Caractéristiques du produit
1. Ce câble à fibre optique se caractérise par une structure simple et une petite taille ainsi que des propriétés mécaniques et performances de transmission remarquables .
2. Grâce à sa conception d'étanchéité, résistance à la corrosion électrochimique, performance de blocage de l'eau et de l'huile, ce câble de détection à fibre optique est adapté à tous les types d'environnements sévères.
3. Ce câble à fibre optique offre également une excellente résistance aux températures élevées et aux EMI.
Certifications
RoHS REACH

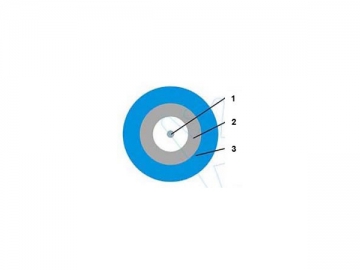

Structure du produit
1. （LSZH/PVC）Fibre nue
2. tube sans soudure en acier inoxydable
3. gaine (LSZH/PVC)
Caractéristique géométrique du câble à fibre optique
| Diamètre externe du tube sans soudure (mm) | Φ2.1 | Φ2.4 |
| Epaisseur du tube sans soudure (mm) | 0.2 | 0.2 |
| Diamètre externe du câble (mm) | 3.5~4.0 | 3.5~4.0 |
Paramètres techniques du câble à fibre optique
| Résistance à la traction (N) | ≥800 |
| Résistance à l'écrasement (N/100mm) | ≥3000 |
| Force de choc (J) | 0.75 |
| Test de vieillissement | Test de 168 heures à température de 85℃±2℃ Augmentation de l'atténuation (fibre monomode) ≤0.2dB / km (fibre multi-mode) ≤0.3dB / km |
| Test de vibration | Fréquence: 10Hz; Aptitude: 5mm; 1,000,000 fois Augmentation de l'atténuation ≤0.2dB/km |
Caractéristiques de la fibre du câble
| | Monomode | Multi-mode | |
| 9/125 | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| Atténuation maxi des pointes (dB/km) | ≤0.40/0.30 | ≤3.5/1.5 | ≤3.5/1.5 |
| Bande passante minimale (MHZ-KM) | -- | ≥400/400 | ≥160/500 |
| Plage de température（℃） | -40 ℃~ 200℃ | ||
