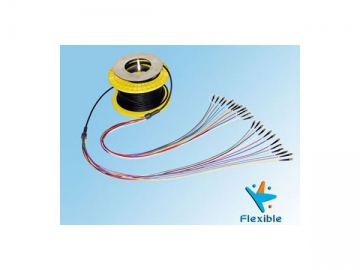

Cordon de raccordement (à fibre optique blindée multiconducteur)
Le cordon de raccordement à fibre optique blindée multiconducteur présente plusieurs conducteurs à fibres. Il adopte une armure en acier inoxydable qui permet de protéger le câble de raccordement optique contre les divers dommages. En outre, ce produit peut résister aux dommages de torsion inappropriée. Il se caractérise par une haute résistance à la traction, à l'écrasement et aux rongeurs.
Ce câble de raccordement à fibres optiques est constitué de fibres optiques, de conduit flexible en acier inoxydable, de fil d'aramide (Kevlar), de tressage en acier inoxydable et de gaine de protection. Il est équipé d'un répartiteur solide facilement reconnaissable qui économise de l'espace. Aux deux extrémités d'entrée et de sortie, le support de transmission de données offre une variété de connecteurs standards internationaux, à savoir FC/SC/ST/MU/LC.
Applications
1.Ce cordon de raccordement à fibre optique peut être utilisé en ODF pour le branchement des connexions.
2. Il est idéal pour le câblage complet dans les bâtiments.
3. Notre produit est largement utilisé dans les communications d'urgence entre les étages.
4. Avec ce câble de communication exceptionnel, la transmission optique des derniers 100m de FTTH peut être réalisée.

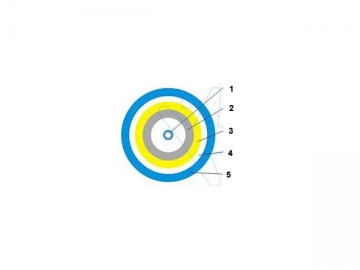

Structure du câble principal
1. Fibre à structure serrée
2. tube flexible en acier inoxydable
3. fil d'aramide
4. gaine ignifuge

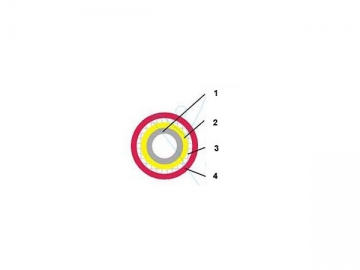

Structure du câble de direction
1. Tube flexible en acier inoxydable
2. fil d'aramide
3. tressage en acier inoxydable
4. gaine ignifuge
Caractéristiques géométriques du cordon de raccordement à fibre optique multiconducteur
| Dimensions du câble principal (mm) | 5.0±0.1 | 6.0±0.1 | 6.6±0.1 | 10.0±0.1 | 11.0±0.1 |
| Dimension du câble de direction (mm) | 2.5±0.1 | ||||
| Nombre de conducteurs à fibres | 4/6 | 8/12 | 24 | 36 | 48 |
| Longueur du câble | Personnalisable selon les exigences du client | ||||
| Type de connecteur | FC/LC/SC/ST/MU/MTRJ/E-2000 | ||||
Propriétés mécaniques du cordon de raccordement multiconducteur
| Résistance à la traction (N) | Longue durée | 600 |
| Courte durée | 1000 | |
| Résistance à l'écrasement (N/100mm) | Longue durée | 3000 |
| Courte durée | 5000 | |
| Rayon de courbure (MM) | Dynamique | 20×D (D: Diamètre du câble) |
| Statique | 10×D (D: Diamètre du câble) |
Performance du connecteur du cordon de raccordement multiconducteur
| | Monomode | Multimode | ||
| PC | UPC | APC | -- | |
| Perte d'insertion | ≤0.3dB | ≤0.3dB | ≤0.3dB | ≤0.3dB |
| Perte de retour | ≥45dB | ≥55dB | ≥65dB | -- |
| Répétitivité | ≤0.1dB | ≤0.1dB | ≤0.1dB | ≤0.1dB |
| Plage de température | -20°C~ 70°C | |||
