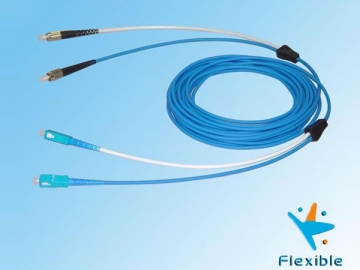

Cordon de raccordement (à fibre optique blindée bi-conducteur)
En tant que fabricant de câbles à fibre optique, nous pouvons offrir à nos clients un grand choix de câbles de raccordement à fibres optiques selon le nombre de conducteurs, à savoir le mono-conducteur, le bi-conducteur et le multiconducteur. Ce cordon de raccordement bi-conducteur fournit des propriétés incomparables nécessaires pour diverses applications. Les caractéristiques spécifiques de ce cavalier à fibre optique sont affichées ci-dessous.
Caractéristiques
1. La flexibilité supérieure de ce cordon de raccordement permet une praticité des connexions et une facilité de câblage.
2. Ce produit permet aussi de réduire le coût de câblage et simplifie le processus d'installation des câbles dans le cadre de distribution optique (ODF).
3. Il se caractérise par une grande résistance à la pression latérale et à la flexion. De plus, notre produit est protégé contre les rongeurs.
4. Avec ce câble de raccordement à fibre optique blindée, tous les câblages de votre CO seront plus ordonnés. L'extension de la durée de vie et le remplacement des câbles seront également plus faciles.

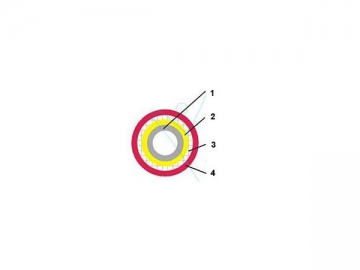

Structure du câble principal
1. Fibre à tampon serré
2. tube flexible en acier inoxydable
3. fil d'aramide
4. gaine ignifuge
Structure du câble de direction
1. Tube flexible en acier inoxydable
2. fil d'aramide
3. tressage en acier inoxydable
4. gaine ignifuge
Caractéristiques géométriques du cordon de raccordement bi-conducteur
| Dimensions du câble principal (mm) | Φ3.0 |
| Dimension du câble de direction (mm) | 3.0±0.1 |
| Longueur du câble | Personnalisable selon les exigences du client |
| Type de connecteur | FC/LC/SC/ST/MU/MTRJ/E-2000 |
Propriétés mécaniques du cordon de raccordement bi-conducteur
| Résistance à la traction (N) | Longue durée | 100 |
| Courte durée | 200 | |
| Résistance à l'écrasement (N/100mm) | Longue durée | 3000 |
| Courte durée | 5000 | |
| Rayon de courbure (MM) | Dynamique | 20×D (D: Diamètre du câble) |
| Statique | 10×D (D: Diamètre du câble) |
Performance du connecteur du cordon de raccordement bi-conducteur
| | Monomode | Multimode | ||
| PC | UPC | APC | -- | |
| Perte d'insertion | ≤0.3dB | ≤0.3dB | ≤0.3dB | ≤0.3dB |
| Perte de retour | ≥45dB | ≥55dB | ≥65dB | -- |
| Répétitivité | ≤0.1dB | ≤0.1dB | ≤0.1dB | ≤0.1dB |
| Plage de température | -20°C~ 70°C | |||
Noms relatifs
Câbles de raccordement à fibres optiques | Cavalier à fibre optique | Cordon de raccordement bi-conducteur
