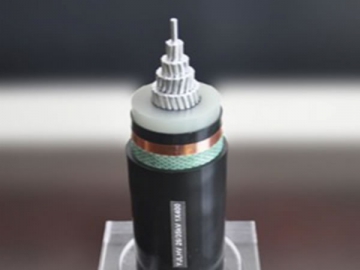

Câble d'alimentation imperméable isolé XLPE 35KV
Câble imperméable à l'eau / Câble électrique haute gamme / Câbles d'alimentation isolés étanches
Applications
Ces câbles d'alimentation isolés étanches fournissent une alimentation à basse et moyenne tension dans les zones ayant une exposition à l'eau supérieure à la normale. Ils sont particulièrement utilisés dans les alimentations électriques des ports, des centrales hydroélectriques, des tunnels et des réservoirs d'eau.
| Type | Désignation | Normes | |
| Conducteur en cuivre | Conducteur en aluminium | ||
| FS-YJY FS-YJV22 FS-YJV32 FS-YJV42 | FS-YJLY FS-YJLV22 FS-YJLV32 FS-YJLV42 | Câble d'alimentation étanche gainé PE isolé XLPE avec conducteur Cu /Al Câble d'alimentation étanche gainé PVC armure en bande d'acier isolé XLPE avec conducteur Cu /Al Câble d'alimentation étanche gainé PVC armure de fil d'acier mince isolé XLPE avec conducteur Cu /Al Câble d'alimentation étanche gainé PVC armure de fil d'acier épais isolé XLPE avec conducteur Cu /Al | CEI60502-2 GB/T12706.2～ .3 Q/321023KLA31 |
| Type | Tension nominale kV | Nombre de conducteurs | Section nominale mm2 |
| FS-YJY、 FS-YJLY | 3.6/6～ 8.7/10 | 1 | 25～ 500 （ 630 ） |
| FS-YJV22、 FS-YJLV22 FS-YJV32、 FS-YJLV32 FS-YJV42、 FS-YJLV42 FS-YJY、 FS-YJLY | 3 | 25～ 500 （ 630 ） | |
| FS-YJY、 FS-YJLY | 8.7/15～ 12/20 | 1 | 35～ 500 （ 630 ） |
| 18/30～ 26/35 | 50～ 400 （ 500 ） | ||
| Remarque: La valeur entre parenthèse désigne la portée transversale du conducteur en aluminium. | |||
Paramètres techniques
1、 La résistance en courant continu du conducteur doit être conforme à la norme GB/T3956.
2、 Test de tension en courant continu du câble fini
| Tension nominale U0kV | 3.6 | 6 | 8.7 | 12 | 18 | 21 | 26 |
| Tension d'essaikV | 12.5 | 21 | 30.5 | 42 | 63 | 73.5 | 91 |
3. Résistance d'isolement constante
| No. | Eléments | Unité | Exigences | |
| 3.6/6kV ～ 6/6kV | 6/10kV ～ 26/35kV | |||
| 1 | Résistivité volumique ρ à température nominale maxi | Ω· cm | 1012 | 1012 |
| 2 | Résistance à l'isolement Ki à température nominale maxi | M Ω· km | 3.67 | 3.67 |
