Câble concentrique

Demande de devis

À propos de: http://tongdacable.fr/3-6-concentric-cable.html

Application
Le câble concentrique est principalement utilisé dans les réseaux de distribution électrique, les panneaux ampèremètres, les instruments et les panneaux de circuit. Il peut être directement posé sous la terre ou en extérieur dans un environnement sec ou humide.

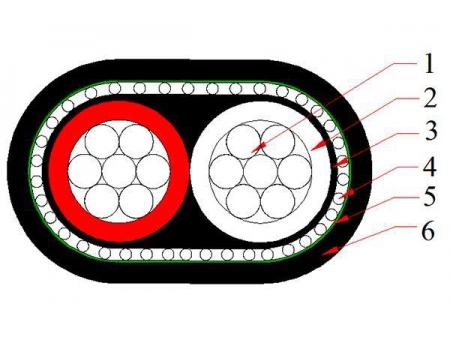

Construction

Conducteur: Conducteur en cuivre Classe 2 ou Conducteur en alliage d’aluminium série 8000
Insolation: Isolé XLPE
Gaine interne du câble: PVC
Couche concentrique: Cuivre/alliage d’aluminium série 8000
Ruban du câble: Matériau non-absorbant
Gaine du câble: Gaine PVC (XLPE/PE)

Standard
IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Norme ASTM

Conducteur et section transversale nominale	Conducteur		Epaisseur d’isolation	Conducteur concentrique		Epaisseur du blindage du câble	.	Poids du câble/km	Résistance DC maxi du conducteur (20℃)
Calibre des fils	Nombre	Diamètre mm	mm	Nombre	Diamètre mm	mm	mm	kg/km	Ω/km ()	Ω/km (Concentric)
Conducteur en cuivre (Norme américaine)
2X #12	7	0.78	1.14	39	0.321	1.14	7.74	108	5.43	5.50
2X #10	7	0.98	1.14	25	0.511	1.14	8.72	151	3.41	3.50
2X #8	7	1.23	1.14	25	0.643	1.14	9.74	214	2.14	2.20
2X #6	7	1.55	1.14	25	0.813	1.14	11.04	313	1.35	1.40
2X #4	7	1.96	1.14	26	1.020	1.14	12.68	472	0.848	0.85
3X #8	7	1.23	1.14	65	0.405	1.14	11.3X17.3	418	2.14	2.20
3X #6	7	1.55	1.14	65	0.511	1.52	13.2X20.2	620	1.35	1.40
3X #4	7	1.96	1.14	65	0.643	1.52	14.7X22.9	875	0.848	0.85
3X #2	7	2.47	1.14	65	0.823	1.52	16.6X26.3	1275	0.524	0.53
Conducteur en alliage d’aluminium (Norme américaine)
2X #12	7	0.78	1.14	39	0.321	1.14	7.74	67	8.88	8.90
2X #10	7	0.98	1.14	25	0.511	1.14	8.72	85	5.59	5.60
2X #8	7	1.23	1.14	25	0.643	1.14	9.74	110	3.52	3.60
2X #6	7	1.55	1.14	25	0.813	1.14	11.04	148	2.21	2.30
2X #4	7	1.96	1.14	26	1.020	1.14	12.68	206	1.39	1.40
3X #8	7	1.23	1.14	65	0.405	1.14	11.3X17.3	262	3.52	3.60
3X #6	7	1.55	1.14	65	0.511	1.52	13.2X20.2	370	2.21	2.30
3X #4	7	1.96	1.14	65	0.643	1.52	14.7X22.9	488	1.39	1.40
3X #2	7	2.47	1.14	65	0.823	1.52	16.6X26.3	640	0.88	0.89

Norme IEC

Conducteur et section transversale nominale	Conducteur		Epaisseur d’isolation	Conducteur concentrique			Epaisseur du blindage du câble	.	Poids du câble/km	Résistance DC maxi du conducteur (20℃)
mm²	Nombre	Diamètre mm	mm	Nombre	Diamètre mm		mm	mm	kg/km	Ω/km ()	Ω/km (Concentrique)
Conducteur en cuivre (Norme IEC)
2X10	7	1.35	1.55	20		0.85	1.40	11.80	290	1.83	1.90
2X16	7	1.70	1.55	32		0.85	1.40	12.84	420	1.15	1.20
2X25	7	2.14	1.60	29		1.13	1.50	15.02	630	0.727	0.76
2X35	19	1.53	1.65	27		1.35	1.60	17.00	832	0.524	0.55
Conducteur en alliage d’aluminium (Norme IEC)
2X10	7	1.35	1.55	23		1.13	1.40	12.41	192	3.08	1.335
2X16	7	1.70	1.55	26		1.13	1.40	13.46	230	1.91	1.808
2X25	7	2.14	1.6	29		1.13	1.50	15.08	290	1.20	1.0586
2X35	19	1.53	1.65	27		1.35	1.60	17.05	370	0.868	0.7966
