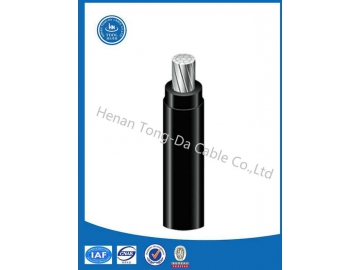

Câble XHHW-2

Demande de devis

À propos de: http://tongdacable.fr/2-1-xhhw-cable.html

Application
Le câble XHHW-2 est extrêmement utilisé comme câble de tranchée ou conduite de câbles spécifiée dans le Code Electrique National comme conducteur de service, alimentateur ou ligne de branchement. Adéquat pour une utilisation intérieure ou extérieure ainsi que des applications commerciales et industrielles, le câble électrique supporte de multiple méthodes d'installation dans des emplacements secs ou humides tels qu'une installation en câble aérien, une installation à enfouissement direct ou une installation en conduite souterraine.

Conforme à la norme NEC, le câble XHHW-2 permet des opérations continues en toute sécurité, lors de surcharge et lors de court circuit et avec une température maximum respectivement de 90°C, 130°C et 250°C. La tension doit être inférieure à 600V.

Construction
Avec un conducteur en alliage en aluminium AA-8000, ce câble à enfouissement direct est disponible avec un toron compact. Le polyéthylène réticulé noir dispose d'une bonne résistance à l'abrasion, à l'humidité et à la chaleur. Le câble rencontre les normes AWG 2 ou supérieures et les câbles de couleur noire disposent d'une résistance optimum au soleil.

Normes
Le câble d'alimentation est produit pour rencontrer la norme UL 44, la norme A-A-59544 de Spécification Fédérale et la Norme NEC.
De plus, il rencontre les exigences ICEAS-95-658 (NEMA WC 70).
La fréquence de test de notre gamme de câble non blindé 0-2kv est conforme à la norme UL.

Spécifications de Câble XHHW-2

Dimensions du conducteur (AWG/kcmil)	Epaisseur de gaine isolante (mils)	Diamètre extérieur nominal (mils)	Courant admissible			Poids net approximatif par 1000ft (lbs)
Dimensions du conducteur (AWG/kcmil)	Epaisseur de gaine isolante (mils)	Diamètre extérieur nominal (mils)	60℃	75℃	90℃	Poids net approximatif par 1000ft (lbs)
8	45	227	30	40	45	30
6	45	262	40	50	60	42
4	45	306	55	65	75	58
2	45	361	75	90	100	86
1	55	412	85	100	115	108
1/0	55	449	100	120	135	132
2/0	55	489	115	135	150	161
3/0	55	536	130	155	175	200
4/0	55	588	150	180	205	247
250	65	653	170	205	230	296
300	65	703	190	230	255	349
350	65	749	210	250	280	401
400	65	792	225	270	305	452
500	65	869	260	310	350	556
600	80	976	285	340	385	679
700	80	1040	310	375	420	782
750	80	1071	320	385	435	833
1000	80	1223	375	445	500	1090
