Armoire de Stockage d’Énergie (600-876 VDC)
Le système adopte une conception de protection incendie active, avec une structure à compartiments indépendants et un système d’extinction automatique à HFC-227ea (heptafluoropropane). Grâce à la surveillance de la température, de la fumée et des paramètres électriques, le système de protection incendie peut se déclencher automatiquement en cas de situation anormale, afin de limiter les dommages aux installations de l’utilisateur.
L’armoire de stockage d’énergie (600–876 VDC) est équipée d’un système de gestion des batteries (BMS) local, qui surveille en continu la tension et la température des batteries. En cas d’anomalie, le système déconnecte automatiquement la batterie de l’équipement afin d’éviter tout dommage.
L’armoire de stockage d’énergie communique en temps réel avec la plateforme cloud IPSCP, qui assure un diagnostic continu du système. En cas d’anomalie des données ou de dysfonctionnement, la plateforme envoie une commande d’arrêt, garantissant l’arrêt immédiat des opérations sur site.
- Section batteries : GB/T 36276-2018 Batteries lithium-ion pour le stockage d’énergie électrique
- Section système de gestion des batteries (BMS) : GB/T 34131-2017 Spécifications techniques des systèmes de gestion des batteries lithium-ion pour les installations de stockage électrochimique

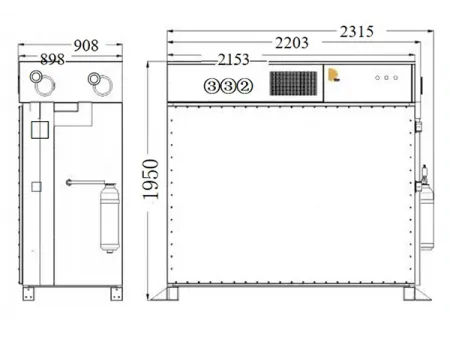

| Dimensions globales | |
| Dimensions | 2150 x 900 x 1950 mm (±10 mm) |
| Poids | 2650 kg (±50 kg) |
| Indice de protection | IP67 |
| Système de batteries | |
| Type de batterie | LiFeP04 |
| Tension nominale | 768 V DC |
| Plage de tension | 600 V~876 VDC |
| Capacité nominale | 220 kWh |
| Courant de charge/décharge | 150 A (25℃, 0,5C) |
| Mode de refroidissement | Ventilation Forcée |
| Sortie côté courant alternatif (AC) | |
| Puissance nominale | 120 kW |
| Puissance maximale | 132 kW |
| Courant de sortie maximal | 200 A |
| Tension de sortie | 380 V |
| Plage de tension réseau | 350~440 V |
| Plage de fréquence réseau | 45~55 Hz |
| Facteur de puissance | ±0,9 |
| Taux de distorsion harmonique (THD) | < 3% (à puissance nominale) |
