Disjoncteur miniature

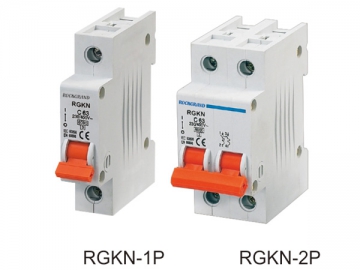

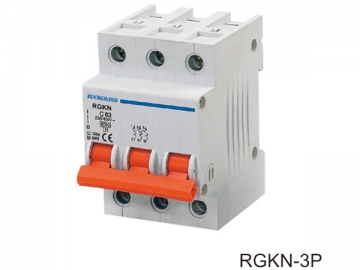

Disjoncteur miniature RGKN
1. Le disjoncteur miniature RGKN bénéficie d’une capacité améliorée de coupure de circuit sur la base du dispositif de limitation de courant, avec le maximum de 6 kA.
2. En raison de sa petite taille et poids léger, ce commutateur électrique nécessite peu d'espace d'installation.
3. Le mode de montage sur rail DIN rend l'installation plus facile.
4. La feuille bimétallique et le solénoïde offrent une grande protection contre les défauts à courant.
5. Notre disjoncteur miniature a une apparence délicate de style européen.
6. Cet appareil électrique s'adapte à des accessoires tels que l’interrupteur auxiliaire, l’interrupteur d'alarme, etc.
| Séries | ||||||||||
| B | C | D | ||||||||
| Pôles | 1 | 2 | 3 | 1 | 2 | 3 | 4 | 1 | 2 | 3 |
| Tension nominale (V) | 240/415 | |||||||||
| Courant nominal (A) | 6,10,16,20,25 | 2,4,6,10,20,25,32,40,50 | 6,10,15,20,30,40,50 | |||||||
| Capacité de coupure (KA) | 6 | 6 | 6 | |||||||
| Dispositif de déclenchement | Thermal-bobine magnétique | |||||||||
| Commutateur auxiliaire et commutateur d'alarme | |
| Courant nominal de fonctionnement | 220V 3.5A |
| Obligation AC11 | 415V 2A |
| Durée de vie mécanique | 2000 opérations |
| Capacité du terminal | 0.75, 2.5mm |
| Pôles | P N 18mm |
| Tension nominale (V) | AC230 |
| Courant nominal (A) | 2, 4, 6, 10, 16, 20, 25, 32 |
| Caractéristique | IEC60898 B, C |
| Pouvoir de coupure (kA) | 6 |
| Durée de vie électrique | > 6000 fois |
| Norme | IEC60898, BS3871 |

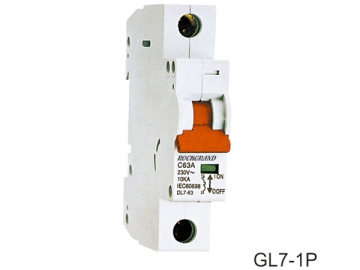

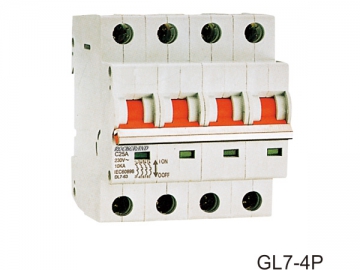

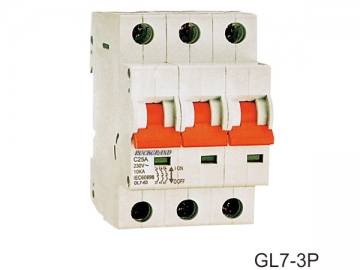

Disjoncteur miniature GL7
Ce dispositif permet de protéger l'équipement de ligne électrique contre les surcharges et les courts-circuits.
Paramètres techniques| Paramètres électriques | |
| Conforme aux normes électriques | EN60898 GB10963 IEC898 |
| Tension nominale | 230/400V, 50/60Hz |
| Pouvoir de coupure nominale | 10kA IEC898 (0.5-63A) 15kA IEC947-2(0.5-63A) |
| Pouvoir de coupure de court-circuit DC | Max. 48V (L7-10kA) unipolaire Max. 250V (L7-DC, 6kA) unipolaire |
| Caractéristique | B, C, D |
| Fusible de raccordement maximal | 100AgL (>10kA) |
| Classe de sélectivité | Classe III |
| Température ambiante de fonctionnement | -5~ 40 |
| Classe de protection fermée | IP40 (sous montage) |
| Durée de vie | Opération de rupture électrique à plus de 8000 fois Opération de rupture de machines à plus de 20.000 fois |
| Paramètres mécaniques | |
| Longueur avant | 45mm |
| Hauteur du boîtier | 80mm |
| Largeur du boîtier | 17.5mm/pôle (unipolaire) 26.3mm:1P N (1.5 modules) |
| Mode d’installation | Adoption de rail de guidage standard IEC 35mm |
| Forme de terminal | Le terminal à double fonction peut se connecter avec le jeu de barres et le conducteur. |
| Capacité de connexion capacité de la borne | conducteur1-25mm² (excepté 1P N) 1-25mm2 /1-2 10mm² (N) (1P N) |
| Épaisseur de barres | 0.8-2mm |

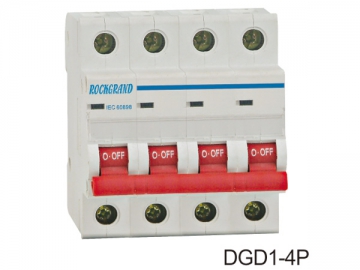

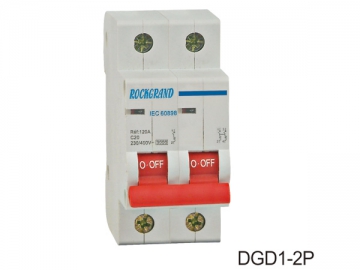

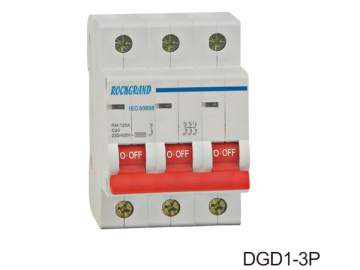

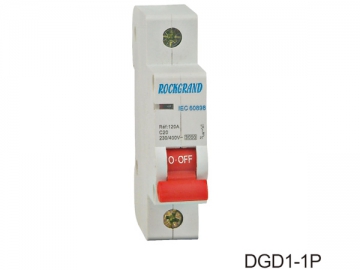

Disjoncteur miniature DGD1
Le disjoncteur miniature de série DGD1, avec une longue durée de vie, est principalement utilisé dans le circuit 240V unipolaire AC 50Hz/60Hz ou circuit 415V à deux, trois, ou quatre pôles, pour la surcharge et la protection de court-circuit. Il peut également être utilisé pour la commutation fréquente de l'équipement électrique et le circuit d'éclairage dans les cas normaux.
Ce dispositif de commutation se caractérise par une structure nouvelle, un poids léger, ainsi que d'excellentes performances fiables. Conforme à GB10963, IEC898, et BS3871, ce commutateur électrique offre une capacité de rupture élevée. Il peut se déclencher rapidement. Il est monté sur rail. Son boîtier est en matière plastique anti-feu et antichoc.
Spécifications| Température nominale 40℃ | ||||
| Tension nominale 240V/415V AC | ||||
| Courant nominal (C):1,3,5,6,10,15,16,20,25,32,40,50,60,63A (D):1,3,5,6,10,15,16,20,25,32,40A | ||||
| Endurance électrique supérieure à 6000 fois | ||||
| Endurance mécanique inférieure à 20000 fois | ||||
| Essai tropicale: 2 types | ||||
| Poids (g) | 1P | 2P | 3P | 4P |
| 102 | 208 | 308 | 408 | |
| Standard | Courant nominal(A) | Pôle | Tension(V) | Capacité de coupure(A) |
| BS3871-1 IEC898 | 1 to 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1 to 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |

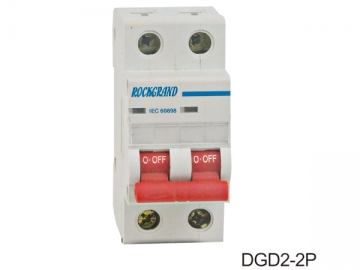

Disjoncteur miniature DGD2
Caractéristiques
1. Le circuit miniature disjoncteur DGD2 offre un haut pouvoir de coupure de 10 kA.
2. L'électrovanne et la feuille bimétallique offrent une grande protection contre les surintensités.
3. Notre produit est de petite taille, ce qui nécessite peu d'espace pour l'installation. Son poids léger et le mode de montage sur rail DIN facilitent l'installation.
4. Avec une apparence délicate du style européen, ce dispositif de commutation correspond aux accessoires tels que l’interrupteur auxiliaire, l’interrupteur d'alarme, etc.
| Séries | ||||||||||
| B | C | D | ||||||||
| Pôles | 1 | 2 | 3 | 1 | 2 | 3 | 4 | 1 | 2 | 3 |
| Tension nominale (V) | 240/415 | |||||||||
| Courant nominal (A) | 6,10,16, 20, 25 | 2,4,6,10,20,25,32,40,50 | 6,10,15,20,30,40,50 | |||||||
| Capacité de coupure (KA) | 10 | 6 | 6 | |||||||
| Dispositif de déclenchement | Thermal-bobine magnétique | |||||||||
| Commutateur auxiliaire et commutateur d'alarme | |
| Courant nominal de fonctionnement | 220V 3.5A |
| Obligation AC11 | 415V 2A |
| Durée de vie mécanique | 2000 opérations |
| Capacité du terminal | 0.75, 2.5mm |

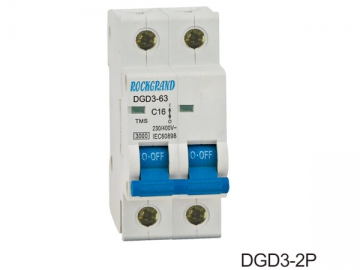

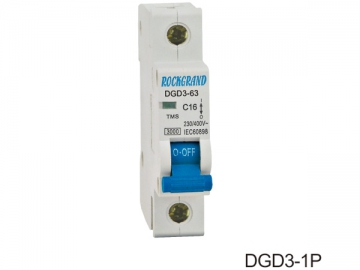

Disjoncteur miniature DGD3
Application
Le disjoncteur miniature de série DGD3 est principalement utilisé dans le circuit 240V unipolaire AC 50Hz/60Hz ou circuit 415V à deux, trois, quatre pôles pour la surcharge et la protection de court-circuit. Il peut également être utilisé pour allumer et éteindre l'équipement électrique et le circuit d'éclairage dans les cas normaux.
Description
Conforme à GB10963, IEC898 et BS3871, notre MCB se caractérise par une structure nouvelle, un poids léger, ainsi que d'excellentes performances fiables. Il a une grande capacité de coupure et peut se déclencher rapidement. Il adopte le montage sur rail. Le boîtier de l'appareil adopte le plastique ignifuge résistant aux chocs.
| Température nominale 40℃ | ||||
| Tension nominale 240V/415V AC | ||||
| Courant nominal (C):1,3,5,6,10,15,16,20,25,32,40,50,60,63A (D):1,3,5,6,10,15,16,20,25,32,40A | ||||
| Endurance électrique supérieure à 6000 fois | ||||
| Endurance mécanique inférieure à 20000 fois | ||||
| Essai tropicale: 2 types | ||||
| Poids (g) | 1P | 2P | 3P | 4P |
| 102 | 208 | 308 | 408 | |
| Standard | Courant nominal(A) | Pôle | Tension(V) | Capacité de coupure(A) |
| BS3871-1 IEC898 | 1 to 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1 to 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |

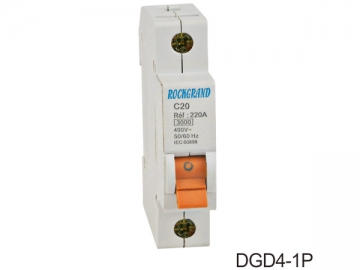

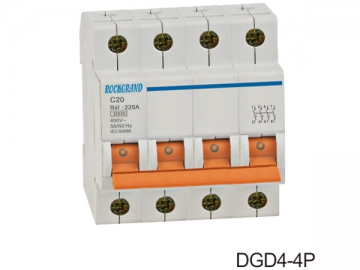

Disjoncteur miniature DGD4
Conçu pour augmenter la capacité de rupture de circuit, et sur la base d'un dispositif de limitation de courant, le disjoncteur miniature DGD4 bénéficie de haut pouvoir de coupure qui atteint 10 kA. Il offre une protection supérieure contre les surintensités, par le biais de solénoïde et de feuille bimétallique.
Avec l'aspect dédié de style européen, notre disjoncteur miniature est de petite taille et de poids léger. Il adopte le montage sur rail DIN et nécessite peu d'espace pour l'installation.
Ce commutateur électrique peut s'adapter aux accessoires tels que l’interrupteur auxiliaire, l’interrupteur d'alarme, etc.
Spécifications| Séries | ||||||||||
| B | C | D | ||||||||
| Pôles | 1 | 2 | 3 | 1 | 2 | 3 | 4 | 1 | 2 | 3 |
| Tension nominale (V) | 240/415 | |||||||||
| Courant nominal (A) | 6,10,16, 20,25 | 2,4,6,10,20,25,32,40,50 | 6,10,15,20,30,40,50 | |||||||
| Capacité de coupure (KA) | 10 | 6 | 6 | |||||||
| Dispositif de déclenchement | Thermal-bobine magnétique | |||||||||
| Commutateur auxiliaire et commutateur d'alarme | |
| Courant nominal de fonctionnement | 220V 3.5A |
| Obligation AC11 | 415V 2A |
| Durée de vie mécanique | 2,000 opérations |
| Capacité du terminal | 0.75,2.5mm |

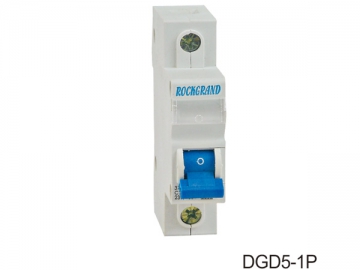

Disjoncteur miniature DGD5
Caractéristiques
1. Conçu sur la base du dispositif de limitation de courant, notre disjoncteur miniature DGD5 bénéficie d'un pouvoir de coupure de circuit élevé, qui est de 6 kA à 220 V en courant alternatif.
2. La feuille bimétallique offre une excellente protection contre les surcharges et le solénoïde offre une excellente protection de court-circuit.
3. Notre produit a une apparence européenne, il nécessite peu d'espace pour l'installation. Le mode de montage sur rail DIN permet également une installation plus facile.
4. Ce dispositif de commutation est capable de s'adapter à des accessoires électriques comme l’interrupteur auxiliaire, l’interrupteur d'alarme, etc.
| Séries | ||||||||||
| B | C | D | ||||||||
| Pôles | 1 | 2 | 3 | 1 | 2 | 3 | 4 | 1 | 2 | 3 |
| Tension nominale (V) | 240/415 | |||||||||
| Courant nominal (A) | 6,10,16, 20,25 | 2,4,6,10,20,25,32,40,50 | 6,10,15,20,30,40,50 | |||||||
| Capacité de coupure (KA) | 10 | 6 | 6 | |||||||
| Dispositif de déclenchement | Thermal-bobine magnétique | |||||||||
| Commutateur auxiliaire et commutateur d'alarme | |
| Courant nominal de fonctionnement | 220V 3.5A |
| Obligation AC11 | 415V 2A |
| Durée de vie mécanique | 2,000 opérations |
| Capacité du terminal | 0.75, 2.5mm |

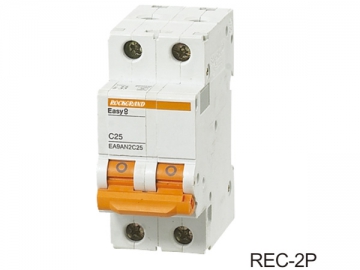

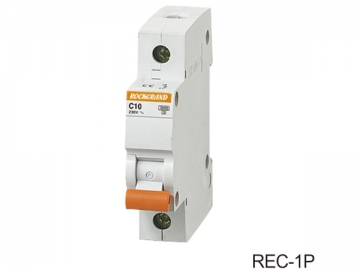

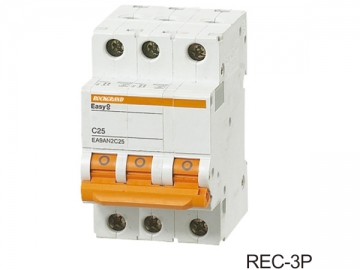

Disjoncteur miniature REC
Conforme à IEC898, BS3871, et GB10963, le disjoncteur miniature REC se caractérise par une structure nouvelle, un poids léger, et une excellente performance fiable. Avec une capacité de rupture élevée, il peut se déclencher rapidement. Son boîtier est en matière plastique anti-feu et antichoc. Pour ce produit, nous adoptons un montage sur rail.
Application
Avec la longue durée de vie, notre disjoncteur miniature est principalement utilisé en circuit 240V unipolaire 50Hz/60Hz et circuit de 415V à deux, trois ou quatre pôles pour la protection contre les surcharges et les courts-circuits. Il est applicable à de faibles fréquences de commutation de circuit d'éclairage et d'équipement électrique dans les cas normaux.
| Température nominale 40℃ | ||||
| Tension nominale 240V/415V AC | ||||
| Courant nominal (C): 1,3,5,6,10,15,16,20,25,32,40,50,60,63A (D): 1,3,5,6,10,15,16,20,25,32,40A | ||||
| Endurance électrique supérieure à 6000 fois | ||||
| Endurance mécanique inférieure à 20000 fois | ||||
| Essai tropicale: 2 types | ||||
| Poids (g) | 1P | 2P | 3P | 4P |
| 102 | 208 | 308 | 408 | |
| Standard | Courant nominal (A) | Pôle | Tension(V) | Capacité de coupure(A) |
| BS3871-1 | 1 à 40 | 1 | 240 | 4000 |
| IEC898 | 2,3,4 | 415 | 4000 | |
| IEC157-1 | 1 à 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |

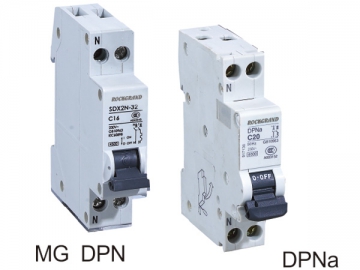

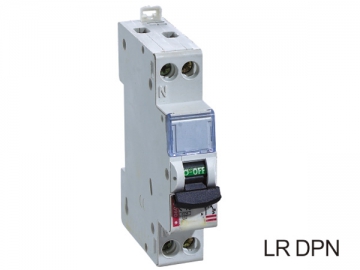

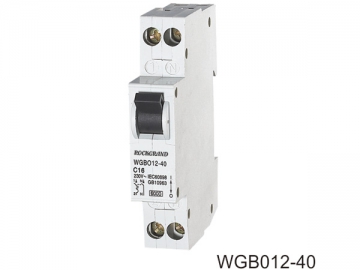

Nouveau disjoncteur miniature GDPN
Le nouveau disjoncteur miniature GDPN est utilisé pour la protection du conducteur de ligne ainsi que la protection contre les surcharges et les courts-circuits de petits moteurs. Il est principalement adapté pour la protection de circuits avec tension et fréquence nominale respective AC 230V et 50Hz ou 60Hz. Il est également applicable à des conversions rares dans des conditions normales.
Spécification| Tension nominale | 230V/400V |
| Courant nominale | 2A, 4A, 6A, 10A, 16A, 25A, 32A, 40A |
| Pouvoir de coupure | 4500A |
| Durée de vie électrique et mécanique | 6000 fois |
| Largeur de pôle | P N=18mm |
| Norme | IEC898-87 GB10963-89 B.S3871 |

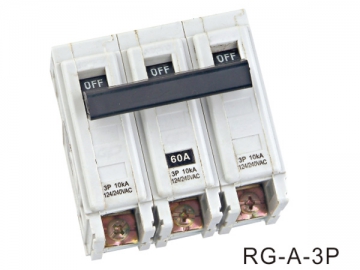

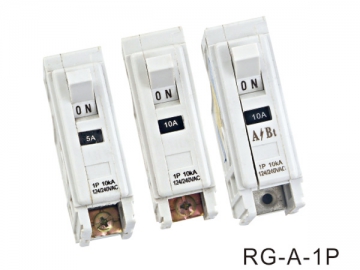

Disjoncteur miniature GHBH
Le disjoncteur miniature GHBH s'applique principalement à la ligne d'éclairage avec AC 50Hz, monophasé 240V et moins, ainsi que triphasé 415V et moins, afin de protéger contre les surcharges et les courts-circuits. Il peut également être utilisé pour la commutation de ligne.
| Pôle N0. (P) | Courant nominal (A) | Tension nominale (V) | Capacité de coupure et fabrication nominale (KA) | Température de réglage des caractéristiques de protection | |
| B.S | NEMA | ||||
| 1 | 6,10,15, 20,30,40, 50,60,70, 85,100 | AC120 | 5/10 | ||
| AC120/240 | 5/10 | 40 | |||
| AC240/415 | 3 | ||||
| 2 3 | 6,10,15, 20,30,40, 50,60,70, 85,100 | AC120/240 | |||
| AC240/415 | 3 | 5/10 | 40 | ||
| AC240/415 | 3 | ||||
