Machine de soudage par résistance pour unité de disjoncteur
Demande de devis
| Eléments | Hauteur | Longueur | Largeur |
| Taille | 1904 | 2550 | 3113 |
| Eléments | Valeurs |
| Nombre de pièces de la machine à souder | 2 |
| Capacité nominale (KVA) | 110(55*2) |
| Alimentation électrique (V/φ/HZ) | 380/ 3 /50HZ |
| Courant primaire (A) | 136 |
| Cycle de travail nominal (%) | 20 |
| Tension à vide au secondaire (V) | 8.9 |
| Type de station de travail / Nombre de station de travail | Type disque rotatif / 8 stations |
| Diamètre *Course du cylindre (mm) | Φ40*15 |
| Dimensions des électrodes (mm) | 8*8*100 |
| Dimensions de la pièce à usiner (mm) | Diamètre de bobine Φ1.4~2.2, Epaisseur de la plaque du cadre 1.2, Epaisseur de la plaque terminale 1.2 |
| Capacité de soudage (mm) | Φ1.4~2.2+ 1.2+ 1.2 |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 4.8s/pièce |
| Pression de travail (kgf/0.5MPa) | 50 |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.4MPa) (L/ point de soudage) | 10 |
| Consommation d'eau de refroidissement (L/MIN) | 12 |
| Puissance du moteur des indexeurs de came (KW) | 1.5 |
| Spécifications du câble primaire (MM2) | 3*25+2*16 |
| Courant de court-circuit maximal du transformateur (A) | 19800; 2 pièces |
Spécifications
1. La machine de soudage par résistance pour unité de disjoncteur Heron intègre trois unités d’alimentation automatique et une alimentation électrique DC à moyenne fréquence 4000HZ.
2. Elle adopte un système de positionnement et de transfert automatique permettant le soudage optimisé d’angles différents.
Information générale

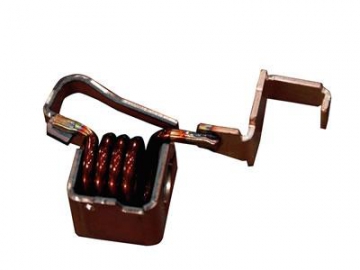

La machine de soudage par résistance effectue le soudage des trois parties des unités de disjoncteur. Elle effectue de façon automatique les processus d’alimentation, de positionnement et de soudage pour une haute efficacité de production.
