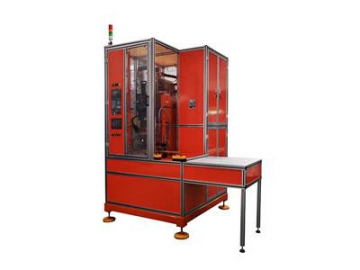

Machine de soudage par résistance pour disjoncteur et barre de distribution électrique
| Eléments | Hauteur | Longueur | Largeur |
| Taille | 2454 | 2474 | 1724 |
| Eléments | Valeurs |
| Capacité nominale (KVA) | 1250 |
| Alimentation électrique (V/φ/HZ) | 380/ 3P /50HZ |
| Courant primaire (A) | 800 |
| Cycle de travail nominal (%) | 20 |
| Tension à vide au secondaire (V) | 12.5 |
| Profondeur de gorge (mm) | 205 |
| Ecartement des bras d'électrodes (mm) | 380 |
| Course du vérin (mm) | 150 |
| Vitesse de soudage (s/pièce) | 10s/pc/mm2 |
| Pression maximale de soudage (N/0.5MPa) | 48000 |
| Pression d'air compressé (MPa) | 0.6-0.7 |
| Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) | 14.43 |
| Consommation d'eau de refroidissement (L/MIN) | 70 |
| Courant de court-circuit maximal (A) | 150000 |
Spécifications
1. La machine de soudage par résistance pour disjoncteur et barre de distribution électrique adopte une alimentation électrique en courant continu à moyenne fréquence 1025KVA.
2. Elle offre un courant de court-circuit maximal de 200KA.
Information générale

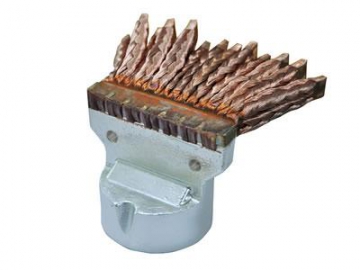

La machine de soudage par résistance sans matériel de brasage est appropriée pour le soudage efficace des disjoncteurs et des barres de distribution électrique. Elle offre une alimentation électrique en courant continu à moyenne fréquence de 1250KVA. La technologie de résistance électrique adoptée créé un processus de diffusion à haute température. La machine de soudage peut souder ensemble des blocs en cuivre fixes et fils tissés souples de façon rapide et précise.
| Eléments | Hauteur | Longueur | Largeur |
| Taille | 2842 | 1255 | 1882 |
| Eléments | Valeurs |
| Capacité nominale (KVA) | 880(220*4) |
| Alimentation électrique (V/φ/HZ) | 380/ 3 /50 |
| Courant primaire (A) | 700 |
| Cycle de travail nominal (%) | 20 |
| Tension à vide au secondaire (V) | 10.4 |
| Profondeur de gorge (mm) | 300 |
| Diamètre / Course du cylindre de soudage cathode mm | Φ200*80 (axe simple et non ajustable) |
| Dimensions des électrodes (mm) | Supérieur: Φ44*60, Tête de fraisage: 31*12 Inférieur: 40*12.5, 40*20 |
| Dimensions de la pièce à usiner (mm) | Fil de cuivre: 10*9*4,14.3*13.1*4.3 Barre de distribution électrique: 46*10 (3 rainures), 80*10 (5 rainures), 88.5*12 (4 rainures) |
| Nombre de fils de cuivre à souder | 4 |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 30 |
| Pression de travail d'électrode supérieur (kgf/0.5MPa) | 1500 |
| Pression de travail d'électrode inférieur (kgf/14MPa) | 7000 |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.4MPa) (L/ point de soudage) | 5.84 |
| Consommation d'eau de refroidissement (L/MIN) | 24 |
| Puissance du servomotor d'installation de travail (KW) | 0.4 |
| Spécifications du câble primaire (MM2) | 3*90+2*6 |
| Courant de court-circuit maximal (KA) | 110000 |
Spécifications
1. La machine de soudage de haute performance Heron intègre une alimentation électrique en courant continu à moyenne fréquence de 880KVA.
2. Elle est équipée d’un système de serrage et de déplacement automatique de haute fiabilité pour une efficacité optimale.
Information générale

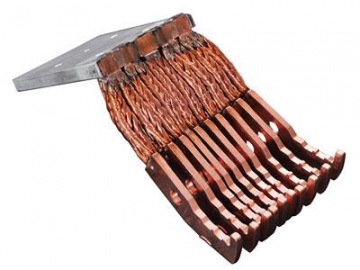

Notre machine de soudage par résistance de performance améliorée est spécialement développée pour les disjoncteurs. Elle adopte une alimentation électrique en courant continu à moyenne fréquence 880KVA. Cette unité de soudage est capable de traiter deux pièces de métal d'apport de brasage en une seule fois.
