Disjoncteur à courant résiduel

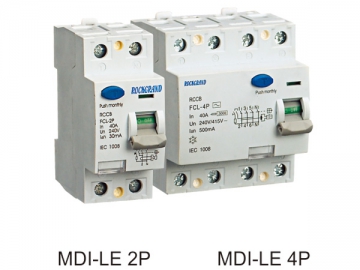

Disjoncteur à courant résiduel MDI-LE
Application
Le disjoncteur à courant résiduel est utilisé pour la protection contre les tensions transitoires résultant de la foudre, la perturbation de ligne, etc., et contre les courants transitoires dans les circuits capacitifs élevés.
RCCB sensibles au CC ou dispositifs de temporisation sont disponibles. Veuillez nous consulter si vous devez également installer les accessoires suivants, le kit de couverture électrique et le kit de verrouillage.
Pôle: 2P, 4P
Courant nominal: 16A, 25A, 40A, 63A, 80A, 100A
Courant de fuite: 10mA, 30mA, 100mA, 300mA, 500mA

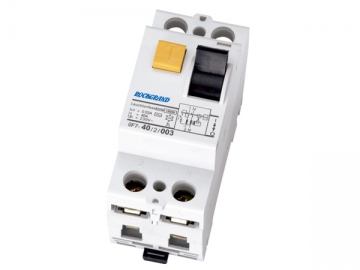

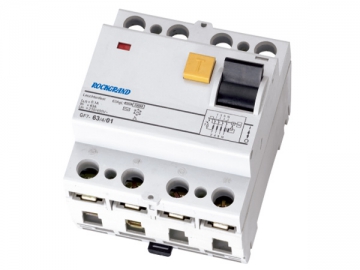

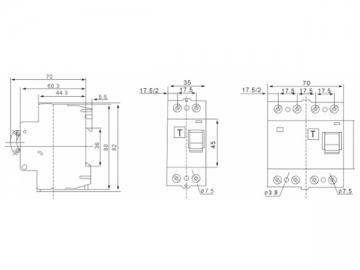

Dispositif de courant résiduel GF7
Le disjoncteur à courant résiduel est conforme aux normes IEC1008, GB16916, et BS 4293. Il peut couper immédiatement le circuit de défaut en cas de risque de choc ou de fuite de terre, évitant ainsi le choc et les incendies provoqués par une fuite de terre.
Le disjoncteur à courant résiduel est appliqué dans une variété de centrales, entreprises, pensions et familles. Il peut être utilisé dans le circuit à tension nominale 230 V monophasé ou triphasé 400 V à 50 ou 60 Hz. Il n'est pas adapté pour une utilisation dans les systèmes d'impulsions DC.
Données techniques| Standard | IEC1008-2-1 |
| Tension nominale (Un) | 2 pôles: 230V AC 4 pôles: 400V AC |
| Courant nominal (In) | 25, 40, 63A |
| Courant résiduel de fonctionnement (I△n) | 30, 100, 300, 500mA |
| Courant résiduel hors du temps | 0.1s |
| Valeur minimale de fabrication nominale et capacité de coupure (Im) | 63A |
| Courant de court-circuit conditionnel (Inc) | In=25 ou 40A, Inc=1500A In=63A Inc=3000A |
| Endurance | En charge: 2000 cycles Hors charge: 2000 cycles |
| Installation | Sur rail DIN symétrique Montage sur panneau |
Disjoncteur à courant résiduel DZ60L
Le disjoncteur à courant résiduel DZ60L est utilisé pour la protection contre les fuites à la terre dans le circuit de fréquence 50 ou 60 Hz, la tension nominale est de 400 V et le courant nominal de 40 A. Lorsque quelqu'un reçoit un choc électrique ou le courant résiduel du circuit dépasse la valeur fixée, DZ60L peut couper automatiquement l'alimentation dans le temps conventionnel, assurant ainsi la sécurité des personnes et la protection des installations contre les dommages causés par le courant résiduel.
Avec cette fonction, le dispositif à courant résiduel peut être utilisé pour la commutation fréquente du circuit dans des conditions normales. Il peut être utilisé pour protéger les installations domestiques et analogues. En outre, notre disjoncteur différentiel est conforme à IEC1009-1 et GB6829-95.
Données techniques| Courant nominal | 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Courant résiduel de fonctionnement | 30mA, 100mA, 300mA |
| Nombre de pôle /fil | a. 1 pôle/2 fils b. 2 pôles c. 3 pôles d. 3 pôles/4 fils e. 4 pôles |
| Déclenchement instantané | Type B (3-5In) Type C (5-10In) Type D (10-14In) |
| Capacité nominale de court-circuit Im | 6000A |
| Courant de fonctionnement résiduel nominal et pouvoir de coupure I△m | 500A |
| Courant résiduel de non-déclenchement I△no | 0.5I△n |
Caractéristiques de protection contre les surintensités
| NO. | Courant de déclenchement | Statut initial | Courant d'essai | Temps spécifié | Résultats attendus | Remarques |
| 1 | 1~40 | Froid | 1.13Ih | T ≥1h | Non-déclenchement | |
| 2 | 1~40 | Après l'essai précédent | 1.45Ih | T<1h | Déclenchement | Augmente à la valeur fixée dans les 5 secondes |
| 3 | In=32 | Cold | 2.55Ih | 1s < t < 60s | Tripping | |
| In>32 | 1s < t< 120s | |||||
| 4 | 1~40 | Froid | 3In | T ≥0.1s | Non-déclenchement | Type B |
| 5In | T <0.1s | Déclenchement | Type C | |||
| 5In | T ≥0.1s | Non-déclenchement | ||||
| 10In | T <0.1s | Déclenchement | Type D | |||
| 10In | T ≥0.1s | Non-déclenchement | ||||
| 14In | T <0.1s | Déclenchement |
