Machine de soudage des barres en T
Détail du produit

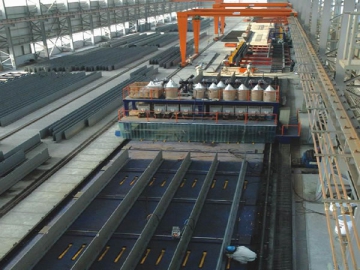

La conduite est un produit de masse très efficace dans les domaines maritimes des barres en T. La machine de soudage des barres T adopte un dispositif de positionnement de panneau, dispositif de positionnement pour âme, dispositif d’assemblage de barre T, dispositif de soudage par points, dispositif de dérivation de barres T, dispositif chanfreinage des quatre coins du panneau, dispositif de décharge, machine de soudage type portique pour barre T, convoyeur de transmission, machine à dresser pour barre T et d'autres équipements auxiliaires pour réaliser l'automatisation des processus d'assemblage. L'ensemble du processus est de contrôle automatique par PLC. Chaque processus a une alarme de sécurité et de verrouillage pour garantir la sécurité de chaque étape de la production.
| NO. | Nom du produit | Quantité | Images de référence |

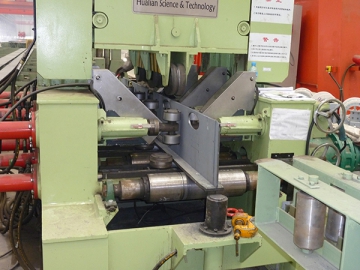

| 1 | Dispositif de positionnement de l'âme A | 2x8 groupes | |
| 2 | Dispositif de positionnement de l'âme B | 2x8 groupes | |
| 3 | Dispositif de positionnement du panneau | 2x5 groupes | |

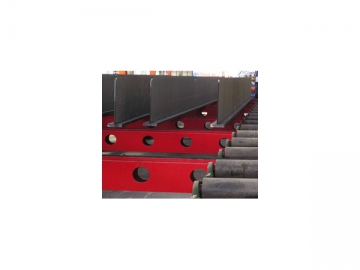

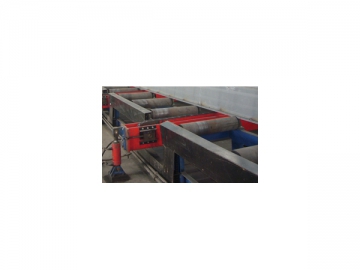

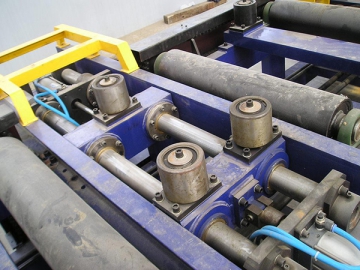

| 4 | Convoyeur d'entrée pour soudage | 2x20m | |
| 5 | Dispositif d'assemblage | 2x1 ensembles | |
| 6 | Système de contrôle électrique et par pneumatique | 2x1 groupes | |
| 7 | Dispositif de soudage | 2x2 groupes | |
| 8 | Convoyeur de sortie pour soudage | 2x20m | |
| 9 | Dispositif de dérivation | 2 ensembles | |
| 10 | Convoyeur d'entrée de la machine à chanfreiner | 20m | |
| 11 | Système de levage de la machine à chanfreiner | 1 ensemble | |
| 12 | Convoyeur de sortie de la machine à chanfreiner | 20m | |
| 13 | Dispositif de suppression horizontale | 4 groupes | |
| 14 | Plate-forme de roulement | 1 ensemble | |
| 15 | Dispositif de serrage de la plateforme de soudure | 12 ensembles | |
| 16 | Dispositif de tournage de la plateforme de soudure | 4 ensembles | |

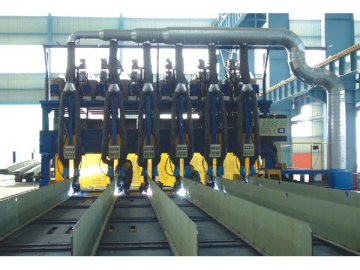

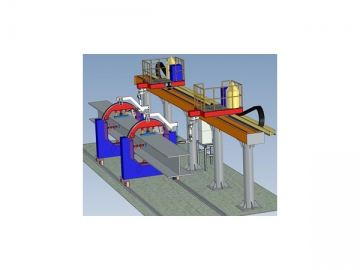

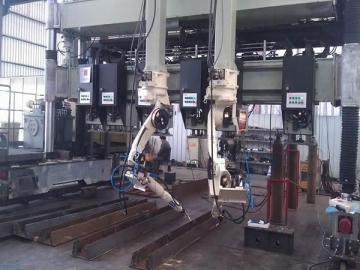

| 17 | Machine de soudage automatique type portique 24 électrodes | 1 ensemble | |

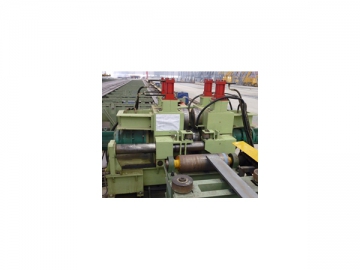

| 18 | Machine hydraulique à dresser les barres HL06-00T | 1 ensemble | |
Remarque: Tous les équipements ci-dessus sont configurés conformément à la norme des pièces à usiner de 20m. La configuration spécifique est basée sur le besoin de chaque client.
