Câble AL / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV Manufacturer

Câble AL / XLPE / CTS / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Demande de devis

À propos de: http://tongdacable.fr/4-2-1-yjlv-single-core-cable.html

Les câbles unipolaires moyenne tension sont appropriés pour les utilisations dans les réseaux électriques, dans les installations fixes extérieures dans les conduits de câbles ou les directs terrestres. La stabilité opérationnelle des câbles est assurée grâce à son faible facteur de perte diélectrique, son excellent propriété d’isolation de XLPE et sa solide liaison avec un écran conducteur et un écran d’isolation de matériel semi-conducteur (extrudé dans un seul procès), ce qui le rend largement utilisé dans les stations de transformation, les centrales de puissance électrique et les centrales industrielles.

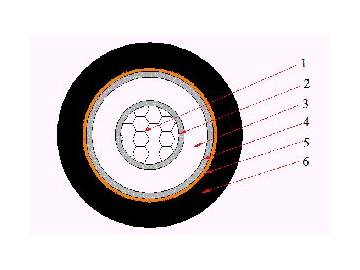

Construction

1)Conducteur: Cuivre ou aluminium, Classe 1: conducteur solide, ou Classe 2: conducteur toronné
2)Ecran conducteur: composant non métallique, semi-conducteur
3)Isolation: Polyéthylène réticulé XLPE
4)Ecran d’isolation: composant non métallique, semi-conducteur
5)Ecran métallique: Ruban de cuivre
6)Gaine externe: Chlorure de Polyvinyle PVC

Spécifications
Conducteurs IEC 60228
Les câbles d’alimentation IEC 60502-2 avec isolation extrudée et ses accessoires pour une tension nominale allant de 1kV(Um=1.2kV) jusqu’à plus de 35kV(Um=40.5kV) - Partie 2: Câbles pour tension nominale 6 kV(Um=7.2kV) et 30 kV(Um=36kV)

Paramètres

Câble unipolaire - 6/10kV et 8.7/15kV

Zones de section transversale nominale et de pôle	Epaisseur d’isolation	Epaisseur de gaine	Diamètre global approx.	Poids Approx.	Conducteur de résistance Max D.C（20℃）	Capacité de transport de courant
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En Air (A)	A Terre (A)
YJLV (NA2XSY) - 6/10kV
1X16	3.4	1.8	18.5	390	1.91	85	115
1X25	3.4	1.8	19.5	442	1.20	130	145
1X35	3.4	1.8	20.5	496	0.868	160	175
1X50	3.4	1.8	21.8	564	0.641	190	210
1X70	3.4	1.8	23.5	667	0.443	240	260
1X95	3.4	1.8	25.1	781	0.320	295	315
1X120	3.4	1.8	26.5	885	0.253	340	360
1X150	3.4	1.8	28.0	997	0.206	385	405
1X185	3.4	1.9	29.9	1158	0.164	440	455
1X240	3.4	2.0	32.3	1385	0.125	530	535
1X300	3.4	2.0	34.5	1608	0.100	605	605
1X400	3.4	2.1	37.7	1932	0.0778	715	705
1X500	3.4	2.2	40.8	2330	0.0605	835	805
1X630	3.4	2.3	44.8	2838	0.0469	930	920
YJLV (NA2XSY) - 8.7/15kV
1X25	4.5	1.8	21.7	525	1.20	130	145
1X35	4.5	1.8	22.7	582	0.868	160	175
1X50	4.5	1.8	24.0	655	0.641	190	210
1X70	4.5	1.8	25.7	763	0.443	240	260
1X95	4.5	1.8	27.3	882	0.320	295	315
1X120	4.5	1.9	28.9	1004	0.253	340	360
1X150	4.5	1.9	30.4	1122	0.206	385	405
1X185	4.5	2.0	32.3	1290	0.164	440	455
1X240	4.5	2.0	34.5	1511	0.125	530	535
1X300	4.5	2.1	36.9	1757	0.100	605	605
1X400	4.5	2.2	40.1	2094	0.0778	715	705
1X500	4.5	2.3	43.2	2504	0.0605	835	805
1X630	4.5	2.4	47.2	3027	0.0469	930	920

Câble unipolaire - 12/20kV et 18/30kV

Zones de section transversale nominale et de pôle	Epaisseur d’isolation	Epaisseur de gaine	Diamètre global approx.	Poids Approx.	Conducteur de résistance Max D.C（20℃）	Capacité de transport de courant
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En Air (A)	A Terre (A)
YJLV (NA2XSY) - 12/20kV
1X35	5.5	1.8	25.46	675	0.868	115	175
1X50	5.5	1.8	26.76	764	0.641	140	210
1X70	5.5	1.8	28.46	877	0.443	170	255
1X95	5.5	1.9	30.26	1013	0.320	205	310
1X120	5.5	2.0	31.66	1130	0.253	240	345
1X150	5.5	2.0	33.46	1282	0.206	270	400
1X185	5.5	2.1	35.06	1434	0.164	310	455
1X240	5.5	2.1	37.66	1685	0.125	360	530
1X300	5.5	2.2	39.86	1938	0.100	420	605
1X400	5.5	2.3	43.26	2346	0.0778	485	700
1X500	5.5	2.4	47.14	2802	0.0605	535	795
YJLV (NA2XSY) - 18/30kV
1X35	8.0	1.9	30.1	923	0.868	185	134
1X50	8.0	2.0	31.3	1009	0.641	222	157
1X70	8.0	2.0	33.2	1149	0.443	278	192
1X95	8.0	2.1	35.0	1301	0.320	338	229
1X120	8.0	2.1	36.4	1430	0.253	391	260
1X150	8.0	2.2	37.9	1573	0.206	440	288
1X185	8.0	2.2	39.7	1744	0.164	504	324
1X240	8.0	2.3	42.3	2012	0.125	593	373
1X300	8.0	2.4	44.6	2281	0.100	677	419
1X400	8.0	2.5	47.5	2647	0.0778	769	466
1X500	8.0	2.6	50.9	3101	0.0605	872	573
