Les câbles unipolaires moyenne tension sont appropriés pour les utilisations dans les réseaux électriques, dans les installations fixes extérieures dans les conduits de câbles ou les directs terrestres. La stabilité opérationnelle des câbles est assurée grâce à son faible facteur de perte diélectrique, son excellent propriété d’isolation de XLPE et sa solide liaison avec un écran conducteur et un écran d’isolation de matériel semi-conducteur (extrudé dans un seul procès), ce qui le rend largement utilisé dans les stations de transformation, les centrales de puissance électrique et les centrales industrielles.

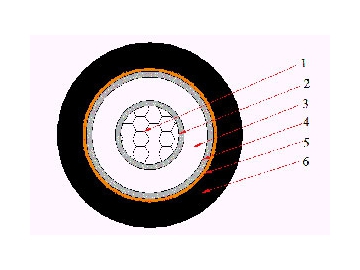

Construction

1)Conducteur: Cuivre ou aluminium, Classe 1: conducteur solide, ou Classe 2: conducteur toronné
2)Ecran conducteur: composant non métallique, semi-conducteur
3)Isolation: Polyéthylène réticulé XLPE
4)Ecran d’isolation: composant non métallique, semi-conducteur
5)Ecran métallique: Ruban de cuivre
6)Gaine externe: Chlorure de Polyvinyle PVC

Spécifications
Conducteurs IEC 60228
Les câbles d’alimentation IEC 60502-2 avec isolation extrudée et ses accessoires pour une tension nominale allant de 1kV(Um=1.2kV) jusqu’à plus de 35kV(Um=40.5kV) - Partie 2: Câbles pour tension nominale 6 kV(Um=7.2kV) et 30 kV(Um=36kV)

Paramètres

Câble unipolaire - 6/10kV et 8.7/15kV

Zone de section nominale	Epaisseur d’isolation	Epaisseur de gaine	Diamètre global approx.	Poids Approx.	Conducteur de résistance Max D.C（20℃）	Capacité de transport de courant
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En Air (A)	A Terre (A)
YJV (N2XSY) - 6/10kV
1X16	3.4	1.8	18.5	486	1.15	130	145
1X25	3.4	1.8	19.5	594	0.727	170	190
1X35	3.4	1.8	20.5	706	0.524	205	225
1X50	3.4	1.8	21.8	849	0.387	245	270
1X70	3.4	1.8	23.5	1078	0.268	310	335
1X95	3.4	1.8	25.1	1351	0.193	380	405
1X120	3.4	1.8	26.5	1605	0.153	435	460
1X150	3.4	1.8	28.0	1880	0.124	495	520
1X185	3.4	1.9	29.9	2269	0.0991	570	585
1X240	3.4	2.0	32.3	2840	0.0754	680	690
1X300	3.4	2.0	34.5	3427	0.0601	780	775
1X400	3.4	2.1	37.7	4259	0.0470	910	890
1X500	3.4	2.2	40.8	5330	0.0366	1060	1010
1X630	3.4	2.3	44.8	6703	0.0283	1230	1130
YJV (N2XSY) - 8.7/15kV
1X25	4.5	1.8	21.7	677	0.727	170	190
1X35	4.5	1.8	22.7	793	0.524	205	225
1X50	4.5	1.8	24.0	940	0.387	245	270
1X70	4.5	1.8	25.7	1175	0.268	310	335
1X95	4.5	1.8	27.3	1454	0.193	380	405
1X120	4.5	1.9	28.9	1726	0.153	435	460
1X150	4.5	1.9	30.4	2006	0.124	495	520
1X185	4.5	2.0	32.3	2403	0.0991	570	585
1X240	4.5	2.0	34.5	2969	0.0754	680	690
1X300	4.5	2.1	36.9	3580	0.0601	780	775
1X400	4.5	2.2	40.1	4425	0.0470	910	890
1X500	4.5	2.3	43.2	5509	0.0366	1060	1010
1X630	4.5	2.4	47.2	6898	0.0283	1230	1130

Câble unipolaire - 12/20kVet 18/30kV

Zone de section nominale	Epaisseur d’isolation	Epaisseur de gaine	Diamètre global approx.	Poids Approx.	Conducteur de résistance Max D.C（20℃）	Capacité de transport de courant
(mm2)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En Air (A)	A Terre (A)
YJV (N2XSY) - 12/20kV
1X35	5.5	1.8	25.46	896	0.524	150	225
1X50	5.5	1.8	26.76	1080	0.387	180	270
1X70	5.5	1.8	28.46	1319	0.268	220	330
1X95	5.5	1.9	30.26	1613	0.193	265	400
1X120	5.5	2.0	31.66	1887	0.153	310	460
1X150	5.5	2.0	33.46	2229	0.124	350	520
1X185	5.5	2.1	35.06	2602	0.0991	400	585
1X240	5.5	2.1	37.66	3200	0.0754	465	680
1X300	5.5	2.2	39.86	3832	0.0601	535	775
1X400	5.5	2.3	43.26	4872	0.0470	615	885
1X500	5.5	2.4	47.14	5928	0.0366	725	1000
YJV (N2XSY) - 18/30kV
1X35	8.0	1.9	30.1	1134	0.524	238	172
1X50	8.0	2.0	31.3	1294	0.387	286	203
1X70	8.0	2.0	33.2	1560	0.268	356	246
1X95	8.0	2.1	35.0	1870	0.193	434	293
1X120	8.0	2.1	36.4	2152	0.153	500	332
1X150	8.0	2.2	37.9	2468	0.124	559	366
1X185	8.0	2.2	39.7	2875	0.0991	637	410
1X240	8.0	2.3	42.3	3497	0.0754	745	470
1X300	8.0	2.4	44.6	4145	0.0601	846	524
1X400	8.0	2.5	47.5	5020	0.047	938	572
1X500	8.0	2.6	50.9	6156	0.0366	1065	725
