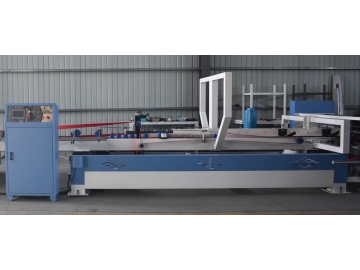

Machine de collage et de pliage automatique
La machine de collage et de pliage automatique est conçue avec un contrôle numérique et une alimentation automatique, lui permettant de réaliser une excellente manipulation de carton ondulé avec une capacité de production supérieure à 120-220 pièces par minutes. Cette machine est caractérisée par une unité de rainurage, permettant un pliage de précision.
Dispositif d’alimentation sous vide
Un ventilateur sous vide est équipé sur le ceinture pour assister dans l’alimentation souple.
L’alimentateur de feuille est équipé d’embrayage électromagnétique pour réaliser un contrôle d’alimentation indépendant, et offrant par la suite une opération simple.

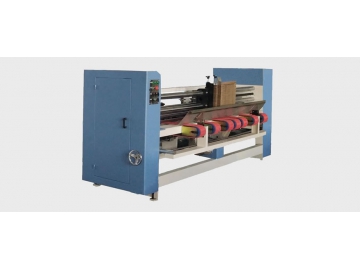

Unité de collage et de pliage
Une alimentation de colle automatique et une distribution de colle uniforme assurent la réduction de la quantité colleuse. Le second rainurage offre un pliage souple et précis.

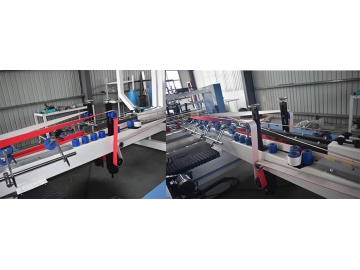

Unité de Convoyage
Les rails de côtés permettent aux espaces de transporter de manière souple. La ligne de partage transportée et la force de compression peuvent être réglés facilement.

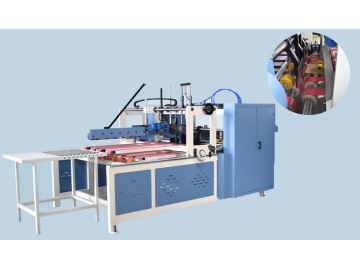

Unité de Comptage et d’Empilage
Caractérisé par une fonction de comptage et d’empilage automatique, les cartons finis peuvent être comptés automatiquement lors du transport et puis empilés selon les paramètres prédéterminés.

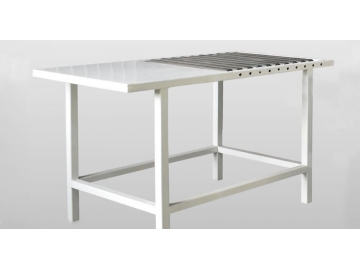

Finished Carton Output

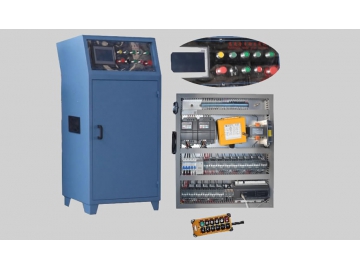

Panneau de Contrôle Central
Contrôle numérique à distance pour faciliter l’opération
Contrôle et gestion intelligents incluant les réglages des paramètres et l’alarme d’erreur
Fonction de mémoire optionnelle et de stockage d’ordre
| Modèle | HL-2600 | HL-2800 | HL-3000 |
| Carton Max.（mm） | 1200×2200 | 1200×2400 | 1200×2600 |
| Carton Min.（mm） | 440×170 | 440×170mm | 440×170 |
| Dimensions Globales（mm） | 12000×3200×2250 | 12000×3400×2250 | 12000×3600×2250 |
| Poids（kg） | 4200 | 4500 | 4800 |
| Puissance | 11kw | 12kw | 12kw |
| Vitesse des opérations (pcs/min) | 120-220 | ||
| Nom | Origine |
| PLC | Taiwan DELTA |
| Convertisseur de fréquence | Taiwan DELTA |
| Alimentation | Japan Omron |
| Compteur photoélectrique | |
| Relais intermédiaire | France Schneider |
| Contacteur | |
| Télécommande | Taiwan Telecrane |
| Transformateur de contrôle | CHBEB |
| Disjoncteur, interrupteur de voyage, interrupteur à bouton | Chint |
Besides the corrugated carton making equipment, Jiufeng company also provide rotary slotting and corner cutting machine for making carton and box, and as we provide complete corrugated cardboard box machine line, including corrugated cardboard printer, cardboard die cutter, cardboard folder and gluer with plenty of experience since 1996, we are sure to offer customers high quality corrugated carton equipment and corrugated cardboard solutions for customers.
