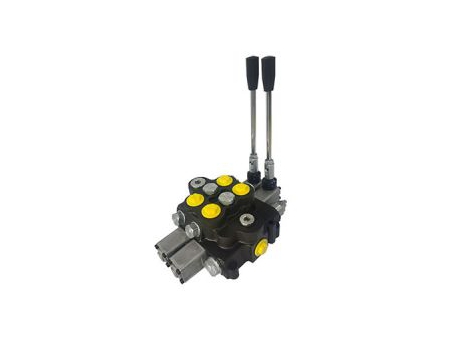

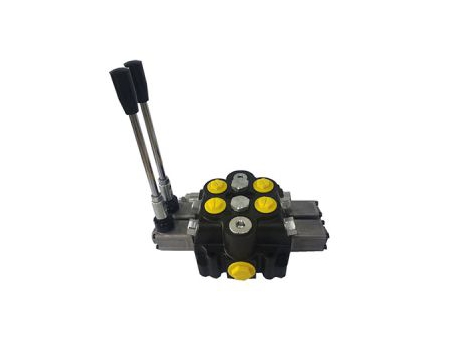

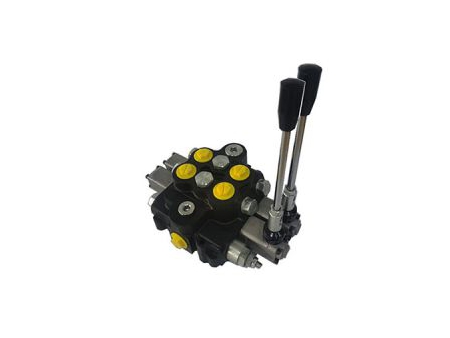

GDV120 | 120-130L/min
Valve de contrôle directionnelle monoblocs
Constituant une offre clée dans la gamme de six séries de valves de contrôle directionnelles monoblocs, la série GDV120 se distingue par son habileté de gérer l’étendue de débit de 25 à 170 L/min. Elle est dotée d’une large sélection d’options de bobine, et elle est capable de contrôler les cylindres à double effet, les cylindres à simple effet et les moteurs hydrauliques. Conçue pour être polyvalente et avoir de la précision, cette série GDV120 répond aux exigences complexes de plusieurs systèmes hydrauliques, assurant ainsi l’opération fiable et efficiente dans multiples milieux.
Caractéristiques
- La structure de la valve est conçue en fonte grise intégrale.
- Le capuchon à ressort, le capuchon à détente mécanique et le module de commande électro-hydraulique sont en aluminium moulé sous pression.
- Puissance optionnelle supérieure.
- Positionnement mécanique en option.
- Une bobine avec différentes fonctions est disponible : pour la commande d'un vérin à double effet ou d'un vérin à simple effet, bobine pour moteur hydraulique.
- Force de fonctionnement réduite et excellent débit.
- Nombre de bobines : 1 - 4 peuvent être assemblées (actuellement, seule une bobine est disponible).
| Débit nominal | 120L/min |
| Débit maximal | 130 L/min |
| Pression maximale | 310 bar |
| Fuite interne (70 bar) : A/B à T | 30-35 CC/min |
| Plage de température du fluide | |
| Avec joints NBR (BUNA-N) | -20C° -80C° |
| Avec joint FPM (VITON) | -20C° - 100C° |
| Course de la bobine (1/2 position) | 7/-7mm |
| Avec fonction flottante (position 1/2 et F) | 7/-7 -9mm |
| Plage de viscosité | 15-75mrrT2/s |
| Plage de températures ambiantes | -40C° -60C° |
| Le solénoïde peut être de 12VCC ou 24VCC. Le courant correspondant est de 0-1,5 ou 0-0,75 Amp. | |
Largement utilisée dans une grande variété de machines, la série GDV120 booste significativement l’efficience opérationnelle des équipements industriels, agricoles, routières et de construction. Elle est particulièrement effective dans les systèmes comme les chargeuses sur pneus, les nacelles élévatrices et les fendeuses de bûches. Ceci démontre qu’elle offre une solution fiable et flexible pour un contrôle hydraulique précis dans les emplois ou applications exigeantes.
