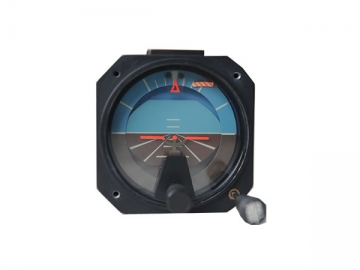

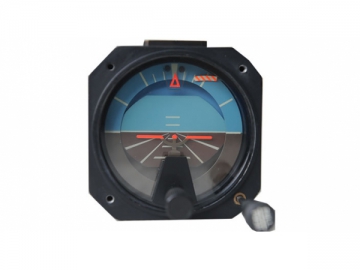

L'horizon artificiel GH025/GH025C/GH025Y/GH025YC est conforme aux normes TSO-C4c. Il est adapté aux petits avions civils. Notre produit permet de mesurer l'inclinaison avant et arrière ainsi que l'inclinaison latérale d'un avion. L'horizon gyroscopique offre d'excellentes performances en termes de temps de démarrage, inférieur à 3 minutes.

Inclinaison latérale mesurable: 360 °
Inclinaison avant et arrière mesurable: ± 80 °, avec un repère ajustable à plus de ± 5 °.

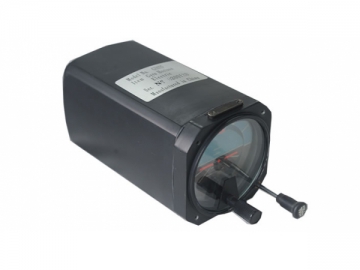

GH025 (coté)

GH025 (arrière)

Caractéristiques et avantages
1. L'indicateur directeur d'attitude Baocheng est fabriqué à partir de matériaux et processus de qualité militaire.
2. Avec plus de 30 années d'expérience dans les ventes à l'exportation, les acheteurs internationaux sont rassurés de nos services direct usine. Nous offrons une garantie de 2 ans à notre horizon artificiel.
3. Notre produit peut être imprimé en rouge ou blanc en fonction des besoins du client.
4. Il adopte un connecteur électrique qui facilite l'utilisation.

Conditions d'exploitation
1. Température de l'environnement: -30~50℃
2. Humidité relative: Inférieure à 95%
3. Altitude du vol: Inférieure à 12000m
4. Pression de travail: 15~18kPa
5. Alimentation électrique: DC14V±1.4V
6. Installation: Maintien de niveau, perpendiculaire au tableau de bord

Indice de performance
1. Temps de démarrage: Inférieur à 3 min
2. Courant de fonctionnement: Inférieur à 0.8A
3. Erreur de verrouillage du gyroscope: Inférieure à ±2°
4. Erreur de lecture: Inférieure à ± 2 ° sous conditions normales. Inférieure à ± 4 ° sous conditions de test.
5. Erreur de réinitialisation: Inférieure à ± 3 °
6. Erreur verticale: Inférieure à ± 1,5 °
7. Avertissement: L'indicateur d'avertissement s'active lorsque l'horizon artificiel est verrouillé ou quand la tension réelle représente 80% de la tension nominale. L'indicateur se désactive dans des conditions normales de fonctionnement.
8. Résistance d'isolement: Supérieure à 20MQ sous conditions normales.

Remarques
1. L'avion symbolique et les marques de référence peuvent être imprimés en jaune. Modèle: GH025Y. Les autres caractéristiques sont identiques au modèle GH025.

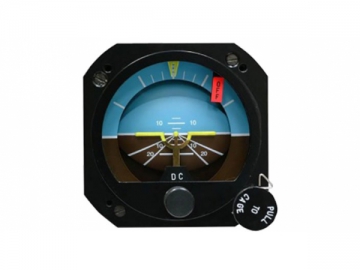

GH025Y/GH025YC

2. L'horizon artificiel GH025Y et GH025YC adopte des connecteurs électriques comme illustrés ci-dessous.

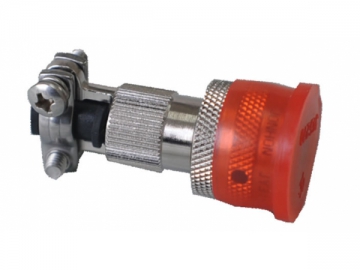

Connecteurs électriques GH025C et GH025YC
