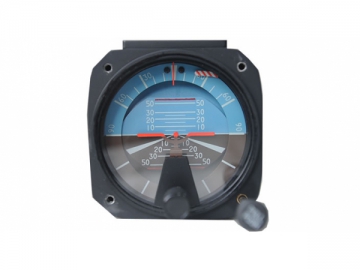

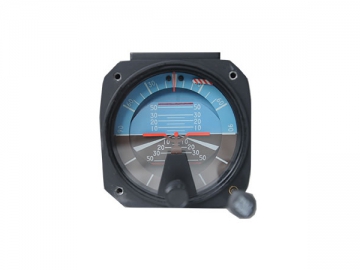

Horizon artificiel GH-45
Caractéristiques et avantages
1. L'horizon artificiel GH-45 est généralement installé sur de petits avions civils pour mesurer le tangage et l'inclinaison de l'avion.
2. Le célèbre avion chinois LE500 utilise notre indicateur d'attitude GH45. Cet exploit d'ingénierie a conduit à l'un de nos certificats les plus précieux.
3. Grâce à nos matériaux et processus de qualité militaire, l'horizon gyroscopique est conforme aux normes HB6167-1989. Notre produit est garanti pendant 2 ans.
4. Les connecteurs électriques sont disponibles sur demande.
GH-45 (coté)| Pièces | Onduleur, moteur gyroscopique, lunette, cadran, luminaire, indicateur d'avertissement, levier |
| Matériau | Aluminium de qualité aéronautique |
| Période de garantie | 2 ans |
| Dimensions | 83.5×87.35×206mm |
| Poids | 1600g |
| Accessoires | 3 vis, 1 fiche, 1 accessoire arrière |
Conditions d'exploitation
1. Température de l'environnement: -15℃~55℃
2. Altitude du vol: 4200m
3. Alimentation électrique: DC 28.5 1.5-3.5V
6. Installation: Maintien de niveau, perpendiculaire au tableau de bord
Indice de performance
1. Temps de démarrage: Inférieur à 3 min
2. Courant de démarrage: Inférieur à 1,5A
3. Courant de fonctionnement: Inférieur à 1A après 6 minutes
4. Inclinaison: Angle d'inclinaison latéral, 360 °. Angle d'inclinaison avant et arrière, ± 80 °
5. Marque de référence pour l'inclinaison avant et arrière: Ajustable à plus de ±5 °
6. Erreur de lecture: Inférieure à ± 1 ° sous conditions normales. Inférieure à ± 2 ° sous conditions d'essais environnementaux.
7. Erreur verticale: Inférieure à ± 1 °
8. Avertissement: L'indicateur d'avertissement s'active lorsque l'horizon artificiel est verrouillé ou quand la tension réelle représente 80% de la tension nominale, à savoir 22.8V±1V. L'indicateur se désactive dans des conditions normales de fonctionnement.
9. Résistance d'isolement: Supérieure à 20MΩ
