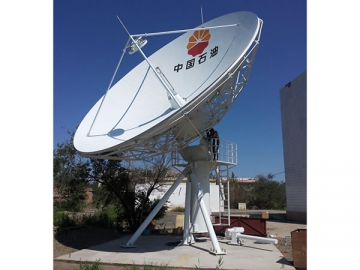

Antenne satellite RxTx 9m

Demande de devis

À propos de: http://vsatantenna.fr

Spécifications de l’antenne satellite RxTx 9m

◆ Spécifications R.F	Bande C		Bande Ku
◆ Spécifications R.F	Réception	Transmission	Réception	Transmission
1. Fréquence (GHz)	3.625-4.2	5.85-6.425	12.25-12.75	14-14.5
	3.4-4.2 ★	5.85-6.725 ★	10.95-12.75 ★	13.75-14.5 ★
2. Gain typique (dBi)	49.53 à 3.8GHz	53.18 à 6.0GHz	59.55 à 12.5GHz	60.34 à 14.25GHz
3. VSWR	1.25:1	1.25:1	1.25:1	1.25:1
4. Largeur de faisceau (-3dB)	0.548°	0.360°	0.173°	0.158°
5. Température du bruit d'antenne (K)	2 / 4 ports d'alimentation		2 / 4 ports d'alimentation
Elévation 10°	34K/37K		43K/50K
Elévation 20°	26K/30K		37K/44K
Elévation 40°	23K/26K		33K/40K
6. G/T typique à 20°EL	32.05/31.75dB/K (3.8GHz, 30K LNA)		39.26/38.98dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie		5KW/Port		1KW/Port
8. Interface d'alimentation	CPR-229	CPR-137	WR-75	WR-75
9. Perte d'insertion d'alimentation	0.25/0.3dB	0.2/0.25dB	0.3/0.4dB	0.25/0.35dB
10. Isolation Tx à Rx	≥85dB		≥85dB
11. Ratio axial (dB)	1.5/0.5dB	1.0/0.5dB
12. Isolation de polarisation croisée
Sur axe	≥35dB		≥35dB
13. Lobe latéral	CCIR.580-6		CCIR.580-6
◆ Spécification mécanique		◆ Spécification environnementale
1. Type d'antenne	Bague de mise au point	1. Chargement du vent, opérationnel (Maintenir la précision)		60mph(97km/h)
2. Type de lecteur	Motorisé	2. Chargement du vent, opérationnel (Diminuer la précision)		65mph(105km/h)
3. Déplacement AZ	±95° (2 segments)	3. Chargement du vent, survie (Fixé vers le ciel)		125mph(200km/h)
4. Déplacement EL	5° à 90°	4. Température ambiante		-40°C à 60°C
5. Déplacement POL	±90°	5. Pluie		100mm/h
6. Matériau du réflecteur	Aluminium formé avec précision	6. Humidité relative		0 à 100%
7. Segments du réflecteur	16	7. Rayonnement solaire	360 BTU/h/ft2 (1000Kcal/h/m2)
8. Type de montage	Piédestal de poteau King	8. Glace	25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Précision de surface	0.5mm(R.M.S)	9. Choc et vibrations	Expédition correcte par voie aérienne, maritime ou routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
