Dispositifs d'essai scissométrique ZSZ-1

Demande de devis

À propos de: http://tbttek.fr/6-25-zsz-1-cross-plate-vane-shear-apparatus.html

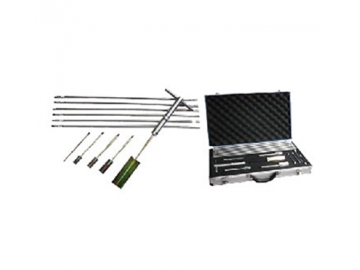

Cette plaque transversale d’essaie scissométrique est un instrument qu’on utilise pour déterminer la résistance au cisaillement naturel de l’argile molle saturée sur le terrain. Pour l’argile molle sensible, la perturbation de l’échantillonnage est très évidente. Utiliser cet appareil peut obtenir une résistance réelle.

Paramètres Techniques

Dimension de la plaque transversale	Ø75mm x 150mm, Ø50mm x 100mm
Moment d’assemblage de l'anneau en acier	80N.m
Précision du moment d’assemblage	0.55N.m
Taille de la tige de guidage	Ø30mm x 1040mm

Paramètres Techniques

NO.	Dimensions (mm)	Plage de mesure(KPa)	Coefficient
1	20*40	0-130	1
2	16*32	0-260	2.6
3	25.4*50.8	0-65	0.65
4	50.8*101.6	0-8.125	0.0625

Taille de la tête de la plaque transversale:
Plage de mesure max.:0-260KPa
Profondeur de mesure max.:3000mm

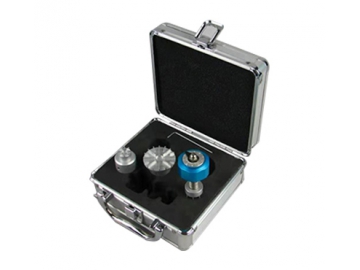

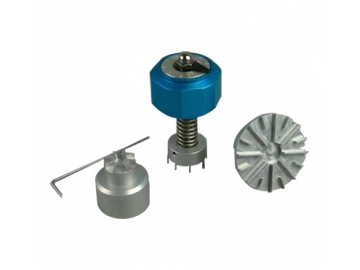

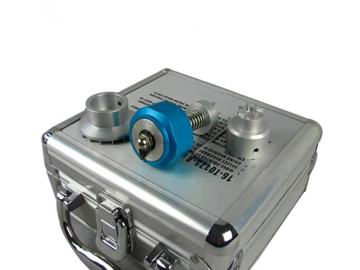

Le mini essai scissométrique à plaques croisées TBTVST est un instrument portable qui mesure la résistance au cisaillement d’un sol à l’intérieur ou sur le terrain. Utilisé avec un mini instrument de pénétration pour évaluer rapidement l’angle de friction interne du sol et déterminer si le sol est collant.

Paramètres Techniques

Spécifications de la tête	Dimension mm	Plage de mesure	coefficient
A	Ø 25.5	0~1	1
B	Ø 19	0~2.5	2.5
C	Ø48	0~0.2	0.2
