Rivet aveugle
Rivet aveugle inox / Rivet aveugle standard alu / Rivet aveugle étanche
Les produits de rivets les plus communs que nous fournissons comprennent le rivet solide, le rivet aveugle, le rivet structurel de haute résistance et l’écrou de rivet. Ils peuvent généralement être classés comme suit: rivet à tête ronde, rivet à tête plate, rivet à tête fraisée, rivet semi-tubulaire, rivet plein, rivet à emboîtement, rivet à épaulement, rivet type ouvert, rivet à fermeture rapide, rivet monobolt, attaches aveugles Huck Magna-Lok, rivet à pruche, rivet de huck, rivet simple/double tambour, rivet aveugle bulb-tite, rivet aveugle type peel, écrou de rivet aveugle, écrou de rivet plein, etc. Les rivets sont principalement fabriqués à partir d'aluminium, de fer, d'acier inoxydable, d'acier inoxydable, de cuivre et de métal Monel.
Selon les matériaux, les objectifs et les dessins des clients, nous déterminerons le type exact de rivets recherché. Nous fournirons des échantillons pour confirmation. Après confirmation, nous procèderons à la production à travers un processus entier de fabrication de moule, frappe à froid, fabrication de mandrin de rivet, fabrication de tête de tige, élimination des huiles, polissage, peinture, recuit, assemblage et emballage. Dans ce processus, chaque étape est strictement contrôlée par nos inspecteurs: la température du recuit est strictement contrôlée; Les rivets aveugles inox finis seront vérifiés un par un. Pour l'emballage, nous avons 2 solutions: la première solution est d'emballer 500 ou 1000 rivets dans un petit carton, puis mettre 20 petits cartons dans un grand carton; Pour la deuxième, 23-35kgs de rivets environ sont placés dans un petit paquet, puis 500-1500kgs paquets sont chargés sur une palette, avec un emballage de film à la surface.
Paramètres de rivets aveugles (référence standard: GBT 3098.19-2004)Rivet aveugle bulb-tite
Matériel Corps Rivet: Alliage d'aluminium Mandrin à rivets: Alliage d'aluminium | Couleur Corps du rivet: couleur originale Mandrin de rivetage: couleur originale |
Taille | Foret | Partie No. | M | Plage de serrage | B | K | E | Cisaille | Traction |
max | max | max | max | KN | KN | ||||
4.0 (5/32") | DL-0516 | 16.0 | 1.0-3.0 | 8.2 | 1.6 | 2.3 | 0.6 | 1.0 | |
DL-0523 | 21.2 | 1.0-7.0 | 8.2 | 1.6 | 2.3 | 0.6 | 1.0 | ||
4.8 (3/16") | DL-0619 | 18.1 | 1.0-4.0 | 10.1 | 2.1 | 2.9 | 0.8 | 1.1 | |
DL-0625 | 23.3 | 1.0-9.0 | 10.1 | 2.1 | 2.9 | 0.8 | 1.1 | ||
DL-0630 | 27.1 | 4.0-12.0 | 10.1 | 2.1 | 2.9 | 0.8 | 1.1 | ||
Matériel Corps Rivet: Alliage d'aluminium Mandrin à rivets: Alliage d'aluminium | Couleur Corps du rivet: Poli Mandrin de rivetage: Poli |
Nom D1 | N ° du foret & taille du trou | Code de l'article | Plage de serrage | L (max) | D nom. | K max. | P min. | Cisaille lbs | Traction lbs | ||
pouce | mm | pouce | mm | ||||||||
1/8" 3.2mm | #30 3.3-3.4 | AAF41 | 0.020-0.062 | 0.5-1.6 | 0.297 | 7.5 | 0.238" 9.5 | 0.050" 2.1 | 1.06" 27 | 100 445N | 110 490N |
AAF42 | 0.063-0.125 | 1.6-3.2 | 0.360 | 9.1 | |||||||
AAF43 | 0.126-0.187 | 3.2-4.8 | 0.422 | 10.7 | |||||||
AAF44 | 0.188-0.250 | 4.8-6.4 | 0.485 | 12.3 | |||||||
AAF45 | 0.251-0.312 | 6.4-7.9 | 0.547 | 13.9 | |||||||
AAF46 | 0.313-0.375 | 7.9-9.5 | 0.610 | 15.5 | |||||||
AAF48 | 0.376-0.500 | 9.5-12.7 | 0.735 | 18.7 | |||||||
5/32" 4.0mm | #20 4.1-4.2 | AAF52 | 0.020-0.125 | 0.5-3.2 | 0.375 | 9.5 | 0.312" 7.9 | 0.065" 1.65 | 1.06" 27 | 130 580N | 160 710N |
AAF53 | 0.126-0.187 | 3.2-4.8 | 0.437 | 11.1 | |||||||
AAF54 | 0.188-0.250 | 4.8-6.4 | 0.500 | 12.7 | |||||||
AAF55 | 0.251-0.312 | 6.4-7.9 | 0.562 | 14.3 | |||||||
AS56F | 0.313-0.375 | 7.9-9.5 | 0.625 | 15.9 | |||||||
AAF58 | 0.376-0.500 | 9.5-12.7 | 0.750 | 19.1 | |||||||
3/16" 4.8mm | #11 4.9-5.0 | AAF62 | 0.020-0.125 | 0.5-3.2 | 0.406 | 10.3 | 0.375" 9.5 | 0.080" 2.03 | 1.06" 27 | 210 940N | 250 1110N |
AAF63 | 0.126-0.187 | 3.2-4.8 | 0.468 | 11.9 | |||||||
AAF64 | 0.188-0.250 | 4.8-6.4 | 0.531 | 13.5 | |||||||
AAF66 | 0.251-0.375 | 6.4-9.5 | 0.656 | 16.7 | |||||||
AAF68 | 0.376-0.500 | 9.5-12.7 | 0.781 | 19.8 | |||||||
AAF610 | 0.501-0.625 | 12.7-15.9 | 0.906 | 23.0 | |||||||
AAF612 | 0.626-0.750 | 15.9-19.1 | 1.026 | 26.1 |
Nom D1 | N ° du foret & taille du trou | Code de l'article | Plage de serrage | L (max) | D nom. | K max. | P min. | Cisaille lbs | Traction lbs | ||
pouce | mm | pouce | mm | ||||||||
3/32" 2.4mm | #41 2.5-2.6 | AA32 | 0.020-0.125 | 0.5-3.2 | 0.250 | 6.4 | 0.188" 4.8 | 0.032" 0.81 | 1.00" 25.4 | 70 310N | 80 360 N |
AA34 | 0.126-0.250 | 3.2-6.4 | 0.375 | 9.5 | |||||||
AA36 | 0.251-0.375 | 6.4-9.5 | 0.500 | 12.7 | |||||||
1/8" 3.2mm | #30 3.3-3.4 | AA41 | 0.020-0.062 | 0.5-1.6 | 0.212 | 5.4 | 0.250" 6.4 | 0.040" 1.02 | 1.06" 27 | 120 530 N | 150 670 N |
AA42 | 0.063-0.125 | 1.6-3.2 | 0.275 | 7.0 | |||||||
AA43 | 0.126-0.187 | 3.2-4.8 | 0.337 | 8.6 | |||||||
AA44 | 0.188-0.250 | 4.8-6.4 | 0.400 | 10.2 | |||||||
AA45 | 0.251-0.312 | 6.4-7.9 | 0.462 | 11.7 | |||||||
AA46 | 0.313-0.375 | 7.9-9.5 | 0.525 | 13.3 | |||||||
AA48 | 0.376-0.500 | 9.5-12.7 | 0.650 | 16.5 | |||||||
AA410 | 0.501-0.625 | 12.7-15.9 | 0.775 | 19.7 | |||||||
5/32" 4.0mm | #20 4.1-4.2 | AA52 | 0.020-0.125 | 0.5-3.2 | 0.300 | 7.6 | 0.312" 7.9 | 0.050" 1.27 | 1.06" 27 | 190 850 N | 230 1020 N |
AA53 | 0.126-0.187 | 3.2-4.8 | 0.362 | 9.2 | |||||||
AA54 | 0.188-0.250 | 4.8-6.4 | 0.425 | 10.8 | |||||||
AA56 | 0.251-0.375 | 6.4-9.5 | 0.550 | 14.0 | |||||||
AA58 | 0.376-0.500 | 9.5-12.7 | 0.675 | 17.1 | |||||||
AA510 | 0.501-0.625 | 12.7-15.9 | 0.800 | 20.3 | |||||||
AA516 | 0.876-1.000 | 22.2-25.4 | 1.175 | 29.8 | |||||||
3/16" 4.8mm | #11 4.9-5.0 | AA62 | 0.020-0.125 | 0.5-3.2 | 0.325 | 8.3 | 0.375" 9.5 | 0.060" 1.52 | 1.06" 27 | 260 1160 N | 320 1430 N |
AA63 | 0.126-0.187 | 3.2-4.8 | 0.387 | 9.8 | |||||||
AA64 | 0.188-0.250 | 4.8-6.4 | 0.450 | 11.4 | |||||||
AA66 | 0.251-0.375 | 6.4-9.5 | 0.575 | 14.6 | |||||||
AA68 | 0.376-0.500 | 9.5-12.7 | 0.700 | 17.8 | |||||||
AA610 | 0.501-0.625 | 12.7-15.9 | 0.825 | 21.0 | |||||||
AA612 | 0.626-.0750 | 15.9-19.1 | 0.950 | 24.1 | |||||||
AA614 | 0.751-0.875 | 19.1-22.2 | 1.075 | 27.3 | |||||||
AA616 | 0.875-1.000 | 22.2-25.4 | 1.200 | 30.5 | |||||||
AA618 | 1.001-1.125 | 25.4-28.6 | 1.325 | 33.7 | |||||||
AA620 | 1.126-1.250 | 28.6-31.8 | 1.450 | 36.8 | |||||||
1/4" 6.4mm | F 6.5-6.6 | AA82 | 0.020-0.125 | 0.5-3.2 | 0.375 | 9.5 | 0.500" 12.7 | 0.080" 2.03 | 1.25" 32 | 460 2050 N | 560 2500N |
AA84 | 0.126-0.250 | 3.2-6.4 | 0.500 | 12.7 | |||||||
AA86 | 0.251-0.375 | 6.4-9.5 | 0.625 | 15.9 | |||||||
AA88 | 0.376-0.500 | 9.5-12.7 | 0.750 | 19.1 | |||||||
AA810 | 0.501-0.625 | 12.7-15.9 | 0.875 | 22.2 | |||||||
AA812 | 0.626-0.750 | 15.9-19.1 | 1.000 | 25.4 | |||||||
AA814 | 0.751-0.875 | 19.1-22.2 | 1.125 | 28.6 | |||||||
AA816 | 0.876-1.000 | 22.2-25.4 | 1.250 | 31.8 | |||||||
AA818 | 1.001-1.125 | 25.4-28.6 | 1.375 | 34.9 |
-
Matières premières
-

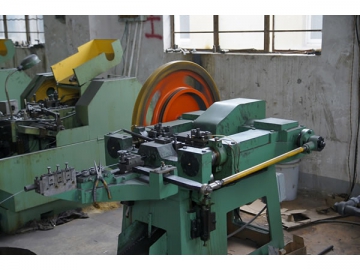

Fabrication de mandrin d rivetage
-
Fabrication des têtes de tiges
-
Assemblage de rivets aveugles
-
Inspection des rivets aveugles
-
Petits paquets de rivets aveugles
-
Petits paquets de rivets aveugles
-
Grands emballages de rivets aveugles
Applications
Le rivet aveugle inox standard alu est largement appliqué dans la fixation au plafond, les bagages, les portes et les fenêtres, les installations électriques, l'énergie solaire, les fixations industrielles, etc.
Remarques
1. Veuillez utiliser le rivet aveugle le plus tôt possible. Si vous ne voulez pas utiliser toute la palette en une seule fois, veuillez sceller la partie restante pour empêcher l'oxydation.
2. Veuillez garder l'environnement sec pour l'expédition ou le stockage.
