Tôles et Bobines d'acier au silicium
Acier laminé plat
- Épaisseur 0.5-0.65mm
- Largeur 800-1250mm
- Diamètre intérieur de la bobine Ø508/Ø608mm
- Poids de la bobine 5-8t, ou personnalisable
- Quantité minimale de commande 20 tonnes
Expédition mondiale depuis les Philippines disponible sur demande
L’acier électrique, également appelé acier au silicium, est un matériau spécialisé largement utilisé dans les moteurs, générateurs, transformateurs et divers dispositifs électriques en raison de ses propriétés magnétiques douces. Il contient généralement du silicium en quantités variables, classé en deux catégories, notamment les nuances à faible teneur en silicium (moins de 0,5 % de silicium) et les nuances à haute teneur en silicium (de 0,5 % à 6,5 % de silicium), ce qui améliore ses caractéristiques magnétiques.
Selon l’orientation des grains, l’acier électrique se divise en deux types principaux : l’acier électrique à grains orientés (GOES) et l’acier électrique à grains non orientés (NGOES).
- Acier Électrique à Grains Orientés (GOES)
Ce type d’acier offre des performances magnétiques supérieures dans une direction spécifique. Il se distingue par une induction magnétique élevée et des pertes faibles dans le noyau, ce qui le rend idéal pour les noyaux de transformateurs, amplificateurs, stabilisateurs, relais et interrupteurs électromagnétiques. - Acier Électrique à Grains Non Orientés (NGOES)
L’acier NGOES possède des propriétés magnétiques uniformes dans toutes les directions, offrant une excellente induction magnétique et une réduction des pertes énergétiques. Il est largement utilisé dans les composants générant ou fonctionnant dans des champs magnétiques rotatifs, tels que les générateurs, moteurs électriques et appareils électroménagers comme les machines à laver, ventilateurs et compresseurs de réfrigérateurs.
L'acier magnétique est conçu pour offrir des performances magnétiques et mécaniques optimales. Ses principales caractéristiques incluent :
- Propriétés Magnétiques
Des pertes réduites dans le noyau, une induction magnétique élevée, et une faible dégradation magnétique garantissent une conversion énergétique efficace et une génération de chaleur minimale. - Capacités de Traitement
Ce matériau permet des opérations de découpe et de poinçonnage de haute précision, offrant une finition de surface impeccable et une précision dimensionnelle adaptée aux conceptions complexes.
Grâce à ces caractéristiques, l'acier électrique est incontournable pour les appareils électriques modernes à haute performance et à faible consommation d'énergie.
Spécifications de l’Acier Magnétique
| Tôle d'acier | Épaisseur nominale : 0,5-0,65mm Largeur nominale : 800-1250mm |
| Bobine d'acier | Diamètre intérieur : Ø508 ou Ø608mm |
| Poids < 10t, ou personnalisable | |
| Nuance | 50W470,50W540,50W600,50W700,50W800 bobine d'acier électrique non orientée pour moteur à haut rendement énergétique |
| Bordure | Bord roulé (rogné pendant le décapage, non rogné pendant le recuit) |
Tolérances des dimensions
| Article | Standard | Contrôle interne |
| Tolérance d'épaisseur admissible | 0.50±0.040mm | 0.50±0.040mm |
| Tolérance d'épaisseur longitudinale | 0.025mm | 0.015mm |
| Tolérance d'épaisseur transversale | 0.020mm | 0.010mm |
Propriétés magnétiques
| Nuance | Densité théorique (kg/dm³) | Perte de fer P15/so (W/kg) | Densité du flux magnétique Bso (T) | Facteur d'empilement minimal | ||
| Standard | Contrôle interne | Standard | Contrôle interne | |||
| 50W470 | 7.70 | ≤4.7 | ≤4.0 | ≥1.64 | ≥1.64 | 0.97 |
| 50W530 | 7.70 | ≤5.3 | ≤4.3 | ≥1.65 | ≥1.65 | |
| 50W600 | 7.75 | ≤6.0 | ≤4.7 | ≥1.66 | ≥1.66 | |
| 50W700 | 7.80 | ≤7.0 | ≤5.3 | ≥1.69 | ≥1.69 | |
| 50W800 | 7.80 | ≤8.0 | ≤6.0 | ≥1.70 | ≥1.70 | |
Qualité du revêtement
| Épaisseur du revêtement | 0.8-1.2g/m² |
| Résistance de l'isolation de la surface | ≥2009/mm² |
| Adhésion du revêtement | Diamètre de courbure de 10 mm, qualité A |
| Résistance à la corrosion | Zone de corrosion superficielle ≤5% après 5 heures de test. |
| Résistance à la chaleur | Pas de décollement après 2 heures à 750°C sous protection d'azote |
Composition chimique de l'acier formé à froid
| Nuance | C | Mn | P | S |
| SPHC | ≤0.15 | ≤0.60 | ≤0.050 | ≤0.050 |
| SPHD | ≤0.10 | ≤0.50 | ≤0.040 | ≤0.040 |
| SPHE | ≤0.10 | ≤0.50 | ≤0.030 | ≤0.035 |
Propriétés Mécaniques
| Nuance | Limite d'élasticité (MPa) | Résistance à la compression (MPa) | Allongement (%) | Dureté (HV) | Pliage répété |
| 50W470 | 260-269 | ≥380 | ≥16 | ≥137 | ≥30 |
| 50W530 | 262-273 | ≥360 | ≥16 | ≥130 | ≥30 |
| 50W600 | 265-282 | ≥340 | ≥21 | ≥129 | ≥30 |
| 50W700 | 270-288 | ≥320 | ≥22 | ≥128 | ≥30 |
| 50W800 | 280-290 | ≥300 | ≥22 | ≥127 | ≥30 |

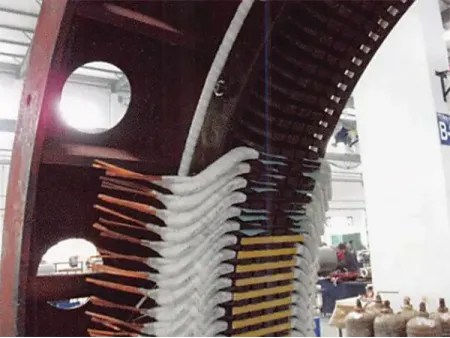

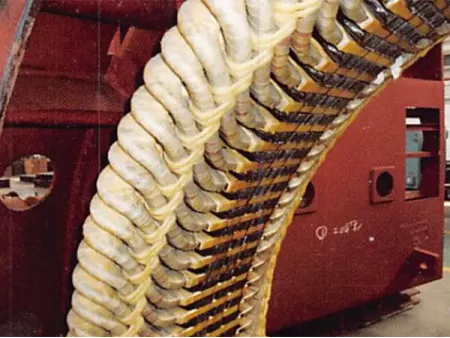

Grandement utilisé dans les moteurs économes en énergie et les générateurs électriques, cet acier est conçu pour optimiser les performances tout en réduisant la consommation énergétique dans divers secteurs industriels.
