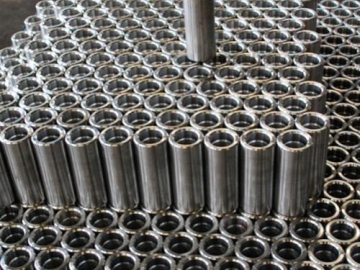

Manchon (Classe T)
Les manchons se présentent en catégories différentes, notamment le manchon pour tige de forage, le manchon réducteur et manchon pour tige polie. Cinq spécifications: 5/8", 3/4", 7/8", 1" et 1-1/8". Tous les manchons sont conformes aux normes API Spec 11B et SY/T5029. Ils sont fabriqués en acier au carbone ou en acier allié de haute qualité.
Les filetages internes aux deux extrémités des manchons pour tige de forage sont identiques. Ils permettent de connecter des tiges de forage de même taille et des barres de plomb avec filetage de tige de forage.
Les filetages internes aux deux extrémités des manchons réducteurs sont différents. Ils permettent de connecter des tiges de forage de taille différente ou des tiges polies et tiges de forage.
Les filetages internes aux deux extrémités des manchons de tige polie sont différents. Ils permettent de connecter des tiges de forage de taille différente ou des tiges polies et des tiges de forage.
Les filetages internes aux deux extrémités des manchons de tige polie sont identiques (angle de cône=9°). Ils sont utilisés pour connecter des tiges polies ou des tiges de forage avec filetage de tige polie.
Les manchons sont dotés de deux clés plates au niveau du cercle extérieur. Ces deux clés plates peuvent être enlevées à la demande du client. Tous les manchons peuvent être fabriqués en taille complète (FS) ou en petite taille et petit trou (SH).
Spécifications| Matériaux | Composition chimique (wt.%) | |||||||||
| C | Mn | Si | Cr | Mo | Ni | V | S | P | Cu | |
| 45 (AISI 1045) | 0.42~ 0.50 | 0.50~ 0.80 | 0.17~ 0.37 | ≤0.25 | -- | ≤0.25 | -- | ≤ 0.035 | ≤ 0.035 | ≤0.25 |
| 35CrMoA (AISI 4135) | 0.32~ 0.40 | 0.40~ 0.70 | 0.17~ 0.37 | 0.80~ 1.10 | 0.15~ 0.25 | ≤0.30 | ≤ 0.07 | ≤ 0.025 | ≤ 0.025 | ≤0.20 |
| 40Cr (AISI 5140) | 0.37~ 0.45 | 0.50~ 0.80 | 0.20~ 0.40 | 0.80~ 1.10 | -- | -- | -- | ≤ 0.035 | ≤ 0.055 | ≤0.25 |
- Les filetages internes sont extrudés au lieu d'être découpés, avec une surface nette et une excellente résistance.
- La dureté du manchon est de HRA58~62.
- Les manchons se caractérisent par une excellente résistance à la corrosion et à l'abrasion.
- Les surfaces internes et externes ont été soumises à un processus de phosphatage pour éviter l'adhésion du filetage.
- Les manchons sont fabriqués à partir d'un acier étiré à froid de haute qualité, sauf sur demande spéciale du client.
