Raccords laiton à manchon coulissant - HS300

Demande de devis

WebSite: http://brass-pipefittings.fr/5-3-brass-sliding-sleeve-fittings.html

Raccords pour tubes PEX

Les raccords laiton à manchon coulissant HS300 pour tubes PEX de Honson sont parfaitement adaptés à une utilisation dans les systèmes de plomberie. Les raccords sont proposés dans des tailles allant de Ø12 à Ø 25. Ils sont faciles à installer et à démonter.

Caractéristiques

Adéquat pour les systèmes de plomberie
Installation simple et rapide
Tailles de Ø12 à Ø 25

Instructions d'installation

Afin d'éviter les erreurs de montage, il est recommandé de vérifier les dimensions des composants avant l'installation.
Coupez le tuyau perpendiculairement à son axe, au moyen d'une cisaille (il est conseillé de faire tourner légèrement la cisaille pendant la coupe) ou du coupe-tube à roue.
Ébavurez et calibrez la surface interne du tuyau en utilisant les outils adéquats.
Insérez le tuyau sur le corps jusqu'à la butée mécanique.
Faites glisser l'écrou sur le tuyau et le déplacer jusqu'à la butée mécanique sur le corps.
Serrez l'écrou à l'aide de la griffe adaptée.

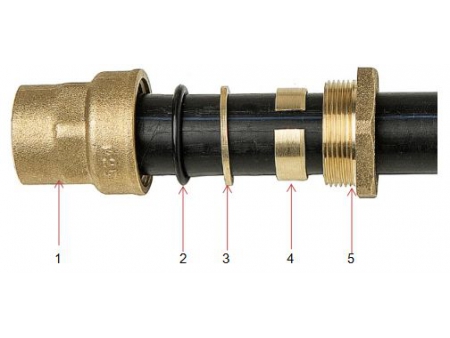

Structure

Élément	Description	Matériaux
1	Écrou	CW617N-4MS / MS58
2	Corps	CW617N-4MS / MS58

Coupleur droit
Raccord coudé
Raccord en T

Coupleur droit à manchon coulissant en laiton

Coupleur droit égal C×C, HS300-001

TAILLE	D	L
12×12(×1.1)	12	33
16×16(×1.5)	16	33
20×20(×1.9)	20	33
25×25(×2.3)	25	45

Coupleur droit femelle C×FI, HS300-002

TAILLE	D	G	L	L1
12(×1.1)×3/8″F	12	3/8"	26	8.5
12(×1.1)×1/2″F	12	1/2"	28.5	11.5
16(×1.5)×3/8″F	16	3/8"	25.5	8.5
16(×1.5)×1/2″F	16	1/2"	28.5	11.5
16(×1.5)×3/4″F	16	3/4"	30	13
20(×1.9)×1/2″F	20	1/2"	28.5	11.5
20(×1.9)×3/4″F	20	3/4"	30	13
25(×2.3)×3/4″F	25	3/4"	36	13
25(×2.3)×1″F	25	1"	37.5	14

Coupleur droit mâle C×MI, HS300-003

TAILLE	D	G	L	L1
12(×1.1)×3/8″M	12	3/8"	28.5	9.5
12(×1.1)×1/2″M	12	1/2"	30	11
16(×1.5)×3/8″M	16	3/8"	28.5	9.5
16(×1.5)×1/2″M	16	1/2"	30	11
16(×1.5)×3/4″M	16	3/4"	31	11.5
20(×1.9)×1/2″M	20	1/2"	31	11
20(×1.9)×3/4″M	20	3/4"	31	11.5
20(×1.9)×1″M	20	1"	33.5	12.5
25(×2.3)×1/2″M	25	1/2"	38	11
25(×2.3)×3/4″M	25	3/4"	38	11
25(×2.3)×1″M	25	1"	39.5	12.5

Coupleur droit avec écrou pivotant, HS300-012

TAILLE	D	G	L
12(×1.1)×3/8″F	12	3/8"	20
12(×1.1)×1/2″F	12	1/2"	20
16(×1.5)×3/8″F	16	3/8"	20
16(×1.5)×1/2″F	16	1/2"	20
16(×1.5)×3/4″F	16	3/4"	20
20(×1.9)×1/2″F	20	1/2"	20
20(×1.9)×3/4″F	20	3/4"	20
25(×2.3)×3/4″F	25	3/4"	25.5
25(×2.3)×1″F	25	1"	26.5

Coude à manchon coulissant en laiton

Coude égal C×C, HS300-004

TAILLE	D	L	H
12×12(×1.1)	12	23.5	23.5
16×16(×1.5)	16	25.5	25.5
20×20(×1.9)	20	28	28
25×25(×2.3)	25	36.5	36.5

Coude femelle C×FI, HS300-005

TAILLE	D	G	L	H	H1
12(×1.1)×1/2″F	12	1/2"	29.5	18.5	11.5
16(×1.5)×1/2″F	16	1/2"	29.5	20	11.5
20(×1.9)×1/2″F	20	1/2"	29.5	21.5	11.5

Coude mâle C×MI, HS300-006

TAILLE	D	G	L	H	H1
12(×1.1)×1/2″M	12	1/2"	28.5	18.5	9.5
16(×1.5)×1/2″M	16	1/2"	28.5	20.5	9.5
20(×1.9)×1/2″M	20	1/2"	28.5	22.5	9.5

Coude de plaque murale C×FI, HS300-011

TAILLE	D	G	L	H	H1	H2
12(×1.1)×1/2″F	12	1/2"	29.5	28.5	18.5	11.5
16(×1.5)×1/2″F	16	1/2"	29.5	31.5	20	11.5

Coude avec écrou pivotant, HS300-013

TAILLE	D	G	L	H
12(×1.1)×1/2″F	12	1/2"	25.5	25.5
16(×1.5)×1/2″F	16	1/2"	25.5	27.5
16(×1.5)×3/4″F	16	3/4"	28.5	28.5

Té à manchon coulissant en laiton

Té égal C×C×C, HS300-007

TAILLE	D	L	H
12×12×12(×1.1)	12	47	23.5
16×16×16(×1.5)	16	51	25.5
20×20×20(×1.9)	20	56	28
25×25×25(×2.3)	25	73	36.5

Té de réduction C×C×C, HS300-008

TAILLE	D	D1	D2	L1	L2	H
16×12×12	16	12	12	23.5	25	25.5
16×12×16	16	12	16	23.5	23.5	25.5
20×16×20	20	16	20	25.5	25.5	28

Té femelle C×C×FI, HS300-009

TAILLE	D	G	L	H	H1
12×12(×1.1)×1/2″F	12	1/2"	59	18.5	11.5
16×16(×1.5)×1/2″F	16	1/2"	59	20	11.5
20×20(×1.9)×1/2″F	20	1/2"	59	21.5	11.5

Té mâle C×C×MI, HS300-010

TAILLE	D	G	L	H	H1
12×12(×1.1)×1/2″F	12	1/2"	57	18.5	9.5
16×16(×1.5)×1/2″F	16	1/2"	57	20.5	9.5
20×20(×1.9)×1/2″F	20	1/2"	57	22.5	9.5
