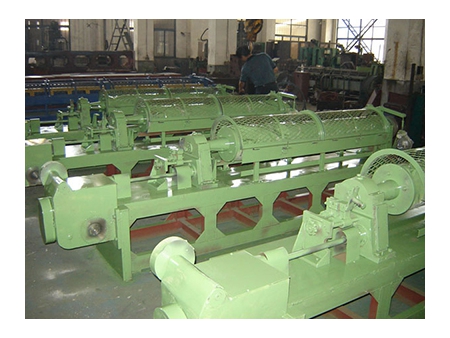

Câbleuse tubulaire
Demande de devis
À propos de: http://gs-wirerope.fr/7-tubular-strander.html

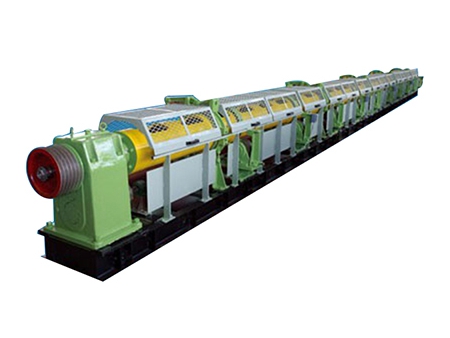

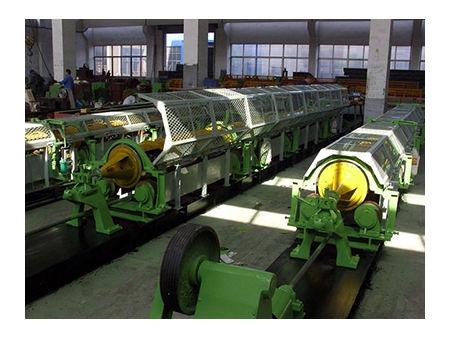

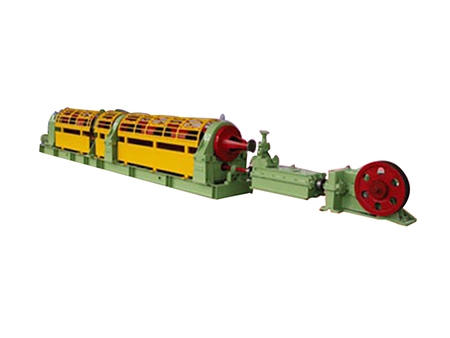

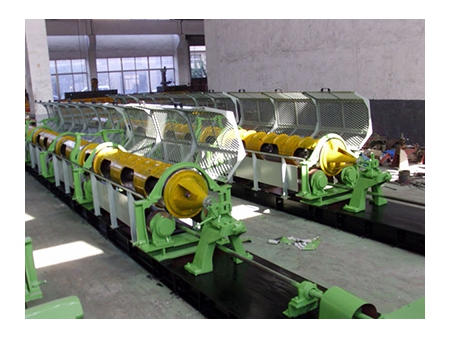

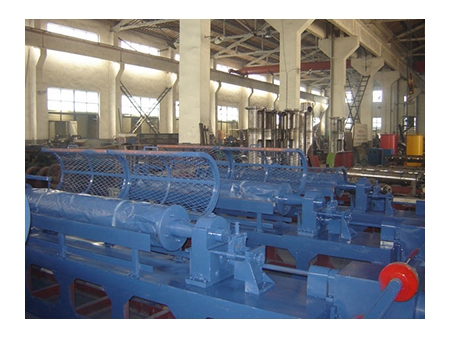

La câbleuse tubulaire est principalement appliquée dans la fabrication des câbles torsadés à faible section transversale en aluminium et en cuivre ainsi que des câbles d’acier torsadés. Elle se compose d’un support de fil, chambre de torsion de fil, porte-matrice, dispositif de traction et d’un mécanisme d’enroulement et déroulement. Nous disposons d’une vaste gamme de câbleuses tubulaires de haute efficacité, à savoir 6GJ-100, 12GJ-100, 6GJ-150 et 12GJ-150.
ParamètresType | Diamètre du câble | Vitesse de la chambre | Pas de fil toronné | Traction | Puissance du moteur | Porte-matrice | Bobine de déroulement | Bobine d'enroulement | Taille de la machine |
mm | tr/min | mm | mm | Kw | (D*d*b) mm | L*W*H (mm) | |||
6GJ-100 | 0.167-0.6 | 2040 | 4.04-39.28 | 159.2 | 3 | 100*38*70 | 100*38*64 | 4000*1200*1200 | |
12GJ-100 | 1200 | 159.2 | 4 | 100*38*70 | 100*38*64 | 7000*1200*1200 | |||
6GJ-150 | 2040 | 159.2 | 3 | 150*50*91 | 150*50*91 | 4500*1200*1200 | |||
12GJ-150 | 1200 | 159.2 | 5.5 | 150*50*91 | 150*50*91 | 7500*1200*1200 | |||
12GJ-150 | 1200 | 159.2 | 5.5 | 150*50*91 | 150*50*91 | 8500*1200*1200 | |||
12GJ-150 | 1200 | 159.2 | 5.5 | 150*50*91 | 150*50*91 | 9200*1200*1200 | |||
18GJ-150 | 318.2 | 5.5 | 150*50*91 | 150*50*91 | 9796*1305*1305 | ||||
6GJ-200 | 0.3-0.9 | 1600 | 6.08-78.7 | 318.2 | 5.5 | 200*70*96 | 200*75*130 | 500*200*300 | 9796*1305*1305 |
12GJ-200 | 1200 | 6.08-78.7 | 318.2 | 7.5 | 500*200*300 | 600*240*370 | 13596*1305*1305 | ||
18GJ-200 | 1200 | 6.08-78.7 | 318.2 | 11 | 500*400*500 | 800*400*500 | 17396*1305*1305 | ||
30GJ-200 | 900 | 17-70 | 600.2 | 18.5-4 | 500*400*500 | 800*400*500 | 17396*1305*1305 | ||
36GJ-200 | 800 | 17-70 | 800.2 | 22 | 500*400*500 | 800*400*470 | 35540*1305*1305 | ||
6GJ-250 | 0.3-0.9 | 1600 | 6.08-78.7 | 479.2 | 7.5 | 255*175*120 | 255*175*120 | 500*350*118 | 13596*1305*1305 |
12GJ-250 | 1200 | 9.2-118.05 | 479.2 | 15 | 255*175*120 | 255*175*120 | 500*350*118 | 17396*1305*1305 | |
18GJ-250 | 1200 | 9.2-118.05 | 479.2 | 15 | 255*175*120 | 255*175*120 | 500*350*118 | 19396*1305*1305 |
Type | Diamètre du câble | Vitesse de la chambre | Pas de fil toronné | Traction | Puissance du moteur | Porte-matrice | Bobine de déroulement | Bobine d'enroulement | Taille de la machine |
mm | tr/min | mm | mm | Kw | (D*d*b) mm | (L*W*H) mm | |||
6GJ-300 | 0.5-1.5 | 1350 | 10.8-54.9 | 630*2 | 22 | 300*120*180 | 300*120*180 | 800*400*500 | 16512*2006*1549 |
12GJ-300 | 1200 | 18.7-74.4 | 630*2 | 30 | 800*400*500 | 800*400*500 | 21432*2006*1549 | ||
18GJ-300 | 1000 | 18.7-74.4 | 800*2 | 800*400*500 | 1000*400*630 | 26352*2100*1600 | |||
24GJ-300 | 700 | 19.67-101.65 | 800*2 | 30 | 800*400*500 | 1000*400*630 | 30940*2100*1600 | ||
30GJ-300 | 700 | 19.67-101.65 | 800*2 | 37 | 800*400*500 | 1000*400*630 | 36400*2100*1600 | ||
36GJ-300 | 700 | 19.67-101.65 | 800*2 | 45 | 1000*400*630 | 1000*400*630 | 41860*2100*1600 | ||
6GJ-400 | 0.8-2.6 | 900 | 20.23-83.33 | 800*2 | 18.5 | 400*160*240 | 1000*400*630 | 800*400*500 | 17310*1690*1714 |
12GJ-400 | 0.8-2.6 | 500 | 29.35-120.72 | 1000*2 | 22 | 1000*400*600 | 26620*2355*2260 | ||
6GJ-500 | 1.0-4.0 | 500 | 40.46-166.44 | 1000*2 | 22 | 500*180*304 | 1300*630*740 | 21450*2250*2260 | |
8GJ-500 | 1.0-4.0 | 500 | 40.46-166.44 | 1000*2 | 30 | 1300*630*740 | 23650*2250*2000 | ||
12GJ-500 | 1.0-4.0 | 400 | 48.50-199.52 | 1000*2 | 30 | 1300*630*740 | 30833*2250*2260 | ||
6GJ-630 | 9.0-26.0 | 250/150 | 60.87-250.4 | 1200*2 | 45 | 630*250*400 | 1300*630*740 | 25500*2450*2150 |
