Fil fin inox recuit | Treillis métallique en acier inoxydable | Fil solide

En tant que matériau industriel de base, le fil en acier inoxydable est largement utilisé dans l'ingénierie de la pétrochimie, de l'aéronautique, du filage, de l'impression, de la communication électronique, de la protection environnementale, du traitement médical, des nécessités quotidiennes, etc.

Composition chimique des diverses matières

Nuance	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
304	<0.08	<1.00	<2.00	<0.0045	<0.03	8.0-10.5	18.0-20.0	-	-	-
304L	<0.03	<1.00	<2.00	<0.0045	<0.03	9.00-13.00	18.0-20.0	-	-	-
316	<0.08	<1.00	<2.00	<0.0045	<0.03	10.00-14.0	16.0-18.0	2.0-3.0	-	-
316L	<0.03	<1.00	<2.00	<0.0045	<0.03	12.0-15.0	16.0-18.0	2.0-3.0	-	-
309S	<0.08	<1.00	<2.00	<0.0045	<0.03	12.0-15.0	22.0-24.0	-	-	-
310S	<0.08	<1.50	<2.00	<0.0045	<0.03	19.0-22.0	24.0-26.0	-	-	-
303	<0.15	<1.00	<2.00	<0.20	<0.15	8.0-10.0	17.0-19.0	-	-	-
303CU	<0.15	<1.00	<3.00	<0.20	<0.15	8.0-10.0	17.0-19.0	-	-	-
321	<0.08	<1.00	<2.00	<0.045	<0.03	9.0-13.0	17.0-19.0	-	-	-
430	<0.12	<0.75	<1.00	<0.04	<0.03	-	16.0-18.0	-	-	-
410	<0.15	<1.00	<1.00	<0.04	<0.03	<0.6	11.5-13.0	-	-	-
XM15JI	<0.08	3.0-5.0	<2.00	<0.045	<0.03	11.5-15.00	15.0-20.0	-	-	-

Résistance à la traction et Allongement du fil type cordon flexible

Distinction Diamètre (mm)	SUS 304-W1, 304L-W1, 316-W1, 316L-W1, 309S-W1
	SUS 310S-W1, 303-W1, 303Cu-W1, 321-W1, XW15J1-W1
	Résistance à la traction (N/mm²)	Elongation (%)
0.05-0.16	650-900	20 or more
0.17-0.50	610-860	20 or more
0.51-1.60	570-820	30 or more
1.60-4.00	520-770	30 or more
Remarque: Les commandes à exigences techniques particulières sont aussi acceptables.

Tolérance du diamètre et Coefficient d'aplatissement du fil type cordon flexible

Diamètre (mm)	Tolérance du diamètre	Coefficient d'aplatissement
0.05-0.07	±0.002	Inférieur à 0.002
0.07-0.10	±0.003	Inférieur à 0.003
0.10-0.16	±0.004	Inférieur à 0.004
0.16-0.25	±0.006	Inférieur à 0.006
0.25-0.40	±0.008	Inférieur à 0.008
0.40-0.70	±0.010	Inférieur à 0.010
0.70-1.00	±0.015	Inférieur à 0.015
1.00-1.60	±0.020	Inférieur à 0.020
1.60-2.80	±0.030	Inférieur à 0.030
2.80-4.00	±0.040	Inférieur à 0.040
Remarque: Les commandes à exigences techniques particulières sont aussi acceptables.

Résistance à la traction (N/mm²) du produit de type acier dur (Niveau ressort)

DistinctionDiamètre (mm)	SUS 302, 304, 316	SUS 302, 304
	WPA	WPB
0.08	1650-1900	2150-2400
0.09
0.10
0.12
0.14
0.16
0.18
0.20
0.23	1600-1850	2050-2300
0.26
0.29
0.32
0.35
0.40
0.45	1600-1850	1950-2200
0.50
0.55
0.60
0.65	1530-1780	1850-2100
0.70
0.80
0.90
1.00
1.20	1450-1700	1750-2000
1.40
1.60	1400-1650	1650-1900
1.80
2.00
2.30	1320-1570	1550-1800
2.60
2.90	1230-1480	1450-1700
3.20
3.50
4.00
Remarque: Les commandes à exigences techniques particulières sont aussi acceptables.

Tolérance du diamètre et Coefficient d'aplatissement du produit type acier dur

Diamètre (mm)	Tolérance du diamètre	Coefficient d'aplatissement
0.08-0.20	±0.005	Inférieur à 0.005
0.20-0.40	±0.008	Inférieur à 0.008
0.40-0.80	±0.010	Inférieur à 0.010
0.80-1.60	±0.015	Inférieur à 0.015
1.60-3.20	±0.020	Inférieur à 0.020
3.20-4.00	±0.025	Inférieur à 0.025

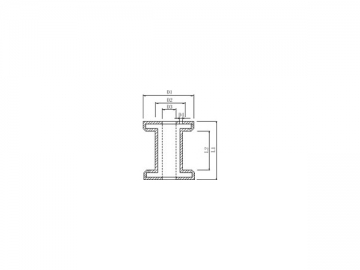

Type d'axe et Poids de la bobine

Type d'axe	Bobine appropriée	Poids de l'arbre	Poids de la bobine	D1	D2	L1	L2	D3	D4
Diamètre (mm)	g	kg	mm	mm	mm	mm	mm	mm
NS-4	0.20-0.60	200	4	120	75	150	130	20	-
NS-5	0.20-0.60	190	5	120	54	150	130	15	-
DIN80	0.06-0.10	70	0.8	80	50	80	64	16	7
DIN100	0.10-0.14	125	1.50	100	63	100	80	16	7
DIN125	0.10-0.25	200	3	125	80	125	100	16	13
DIN160	0.16-0.50	350	6	160	100	160	128	22	13
DIN200	0.20-0.80	600	12	200	125	200	160	32/22	13
DIN250	0.25-0.80	1,050	20	250	160	200	160	22	-
DIN355	0.6-1.0	1850	45	355	224	200	160	36	-
PL-1	0.06-0.12	80	1	80	50	120	100	20	-
PL-2	0.08-0.15	160	2	100	65	145	125	20	-
PL-8	0.16-0.30	555	10	160	100	230	200	30	-
PT-15	0.15-0.60	740	15	200/180	110/96	230	200	30	-
PT-25	0.25-0.60	1,000	25	230/215	130/110	280	250	30	-
PT-60	0.25-0.60	2,300	60	300/270	150/125	350	400	45	-
PT-100	0.30-1.50	2,500	90	315/300	200/180	450	430	100	-
