Fil et câble à isolant PFA UL 1882
Fil et câble àisolant PFA UL 1882

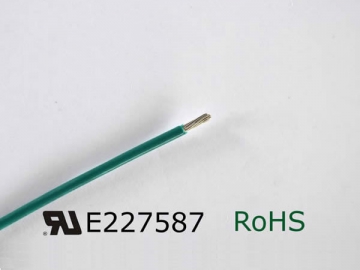

Notrefil et câble à isolant PFA UL 1882 est disponible en blanc, bleu, rouge, noir, marron, jaune, vert, transparent et jaune/vert.L’isolant est en téflon PFA et le conducteur est en cuivre nu ou étamé. Latolérance de diamètre externe de ce produit est de ±0.10mm et la gammede température opératoire est de -100°C à 250°C. La tension de test et latension nominale sont respectivement de 2000V et de 150V.
Spécification techniques
| Conducteur | Isolant | Caractéristiques électriques | |||
| AWG | Construction du conducteur | Diamètre | Épaisseur d’isolant | Diamètre | Résistance de conducteur max à 20°C |
| 30 | 1×0.25 | 0.25 | 0.254 | 0.76 | 381 |
| 28 | 1×1.31 | 0.31 | 0.82 | 239 | |
| 26 | 7×0.15 | 0.46 | 0.97 | 150 | |
| 19×0.10 | 0.50 | 1.05 | 150 | ||
| 24 | 7×0.20 | 0.61 | 1.12 | 94.2 | |
| 19×0.12 | 0.60 | 1.12 | 94.2 | ||
| 22 | 7×0.25 | 0.76 | 1.27 | 59.4 | |
| 19×0.15 | 0.76 | 1.27 | 59.4 | ||
| 20 | 7×0.31 | 0.95 | 1.46 | 36.7 | |
| 19×0.19 | 0.96 | 1.46 | 36.7 | ||
| 18 | 7×0.39 | 1.19 | 1.6 | 23.2 | |
| 19×0.235 | 1.18 | 1.6 | 23.2 | ||
| 16 | 7×0.50 | 1.53 | 2.05 | 14.6 | |
| 19×0.30 | 1.51 | 2.05 | 14.6 | ||
