Pont roulant européen bipoutre

Demande de devis

À propos de: http://lifting-cranes.com

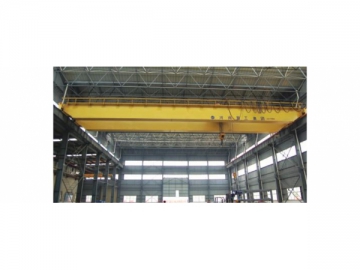

Machine de levage économe en énergie, notre pont roulant à doubles poutresest conforme aux normes européennes du secteur de la manutention. Ce pont-grue bipoutre est par ailleurs disponible en plusieurs capacités : 5 t, 10 t, 16 t et 20 t. Selon les demandes du client, il peut également être équipé d'un palan à câble électrique dans une gamme de capacité de charge de 2000 kg ~ 80000 kg. Actuellement, ce pont roulant à doubles poutres porteuses est largement utilisé en ateliers d'usines à grande échelle, en entrepôts et autres environnements industriels pour le levage et la manutention de charges lourdes.

Caractéristiques techniques-Treuil électrique

Capacité de levage max (kg)	Norme FEM	Norme ISO	Hauteur de levage (m)	Vitesse de levage (M/min)	Vitesse de déplacement chariot (M/min)	Taille H (mm)	Taille C (mm)
2000	3M	M6	6/9/12 /18	0.8/5.0	5 -20	463	350
3200	2M	M5	6/9/12 /18	0.8/5.0	5 -20	463	350
5000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	463	350
6300	1AM	M4	6/9/12 /18	0.8/5.0	5 -20	463	350
8000	3M	M6	6/9/12 /18	0.8/5.0	5 -20	580	350
10,000	1AM	M4	6/9/12 /18	1.0/6.3	5 -20	580	563
10,000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	580	563
10,000	3M	M6	6/9/12 /18	0.66/4.0	5 -20	580	563
12,500	1AM	M4	6/9/12 /18	0.8/5.0	5 -20	580	563
12,500	1AM	M4	6/9/12 /18	1.0/6.3	5 -20	679	563
12,500	2M	M5	6/9/12 /18	0.6/4.0	5 -20	679	700
16,000	2M	M5	6/9/12 /18	0.66/4.0	5 -20	679	700
20,000	1AM	M4	6/9/12 /18	0.66/4.0	5 -20	679	700
20,000	2 M	M5	6/9/12 /18	0.53/3.4	5 -20	679	700
20,000	3 M	M6	6/9/12 /18	0.8/3.3	5 -20	884	700
25,000	1AM	M4	6/9/12 /18	1.0/4.2	5 -20	884	1000
25,000	3M	M6	6/9/12 /18	0.8/3.3	5 -20	884	1000
25,000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	884	1000
32,000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	884	1000
32,000	2M	M5	6/9/12 /18	0~4.9	5 -20	1023	1000
40,000	1AM	M4	6/9/12 /18	0~4.9	5 -20	1023	950
50,000	2 M	M5	6/9/12 /18	0~3.2	5 -20	1023	950
50,000	1AM	M4	6/9/12 /18	0~4.1	5 -20	1023	950
63,000	1AM	M4	6/9/12 /18	0~3.2	5 -20	1023	950
63,000	2M	M5	6/9/12 /18	0~2.4	5 -20	1023	1100
80,000	1AM	M4	6/9/12 /18	0~2.4	5 -20	1023	1100

Fiche technique-Pont roulant européen bipoutre

5 t comme FEM 2 m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Poids total (t)	Charge par roue maxi (KN)	Roulements	Puissance totale (kw)
	V1	(m/ min)	10.5	10.5	1500	700	-150	250	1490	3150	260	135	4.7	43	38kg /m	13.56
	V2		20	13.5			-150						5.4	44
	V3		32	16.5			-50						6.9	48
	L1	(mm)	560	19.5			50			4000			8.9	53
	L2		960	22.5			150			4000			10.6	57
	C1		>80	25.5			250			5000			12.1	61
	C2		> 300	28.5			350						14.1	66
				31.5			500						17.6	74

10 t comme FEM 2 m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Poids total (t)	Charge par roue maxi (KN)	Roulements	Puissance totale (kw)
	V1	(m/ min)	3.5	10.5	1550	700	-150	250	1490	3150	260	135	4.9	69	38kg /m	14.5
	V2		20	13.5			-100						6.6	73
	V3		32	16.5			0						11.5	85
	L1	(mm)	560	19.5			150						12.8	89
	L2		960	22.5			250			4000			15.3	95
	C1		>80	25.5			350			4000			17.3	100
	C2		>300	28.5			500	350	1590	5000	325	170	19	105
				31.5			550	350	1590	5000	325	170	22.4	113

16 t comme FEM 2 m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Poids total (t)	Charge par roue maxi (KN)	Roulements	Puissance totale (kw)
	V1	(m/ min)	3.9	10.5	1600	750	-150	350	1650	3150	325	170	7.4	110	38kg /m	16.5
	V2		20	13.5			-100						8.9	113
	V3		32	16.5			0						11.1	119
	L1	(mm)	560	19.5			150			4000			13.2	124
	L2		960	22.5			150	450	1750	4000	370	220	16.6	133
	C1		>80	25.5			300			5000			19.7	140
	C2		>300	28.5			400						21.6	148
				31.5			500						24.6	154

20 t comme FEM 2 m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Poids total (t)	Charge par roue maxi (KN)	Roulements	Puissance totale (kw)
	V1	(m/ min)	3.8	10.5	1890	750	-150	350	1750	3150	325	170	8	130	38kg /m	20.9
	V2		20	13.5			-50						9.5	134
	V3		32	16.5			80						11.4	138
	L1	(mm)	560	19.5			180						13.3	143
	L2		960	22.5			230	450	1850	4000	370	220	16.9	152
	C1		>80	25.5			230			4000			20.1	160
	C2		>300	28.5			480			5000			24.6	171
				31.5			480			5000			28.3	190
