Foreuse hydraulique jumbo, CYTC70 (pour l’exploitation minière) Manufacturer

Foreuse hydraulique jumbo, CYTC70 (pour l’exploitation minière)

Demande de devis

À propos de: http://htdrillingmachine.fr/1-1-5-hydraulic-drilling-jumbo.html

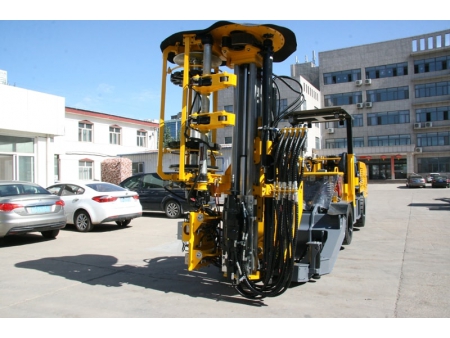

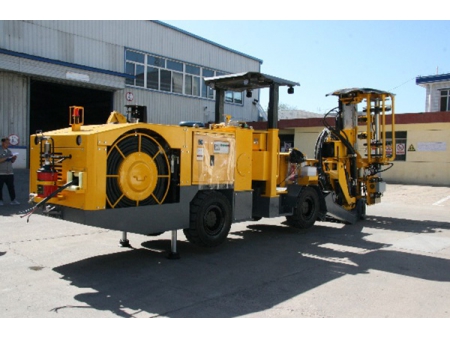

La foreuse hydraulique jumbo CYTC70 se distingue par son design compact, idéale pour les mines de petite et moyenne taille. Grâce à sa conception flexible, cet engin minier peut être utilisé pour forer des trous horizontaux et en éventail sur des plans verticaux et inclinés dans des mines souterraines ou des tunnels.

Cette foreuse souterraine est équipée de doubles forets, d'un système d'indication d'angle de forage de haute précision, d'une plateforme de commande à distance et d'un marteau perforateur haute performance, garantissant des travaux de forage efficaces, sûrs et rapides. Grâce aux forets haute performance, la précision de forage est considérablement améliorée.

Plage de section : 3,2×3,2 à 4×4 mètres

Détails

Configurations standard

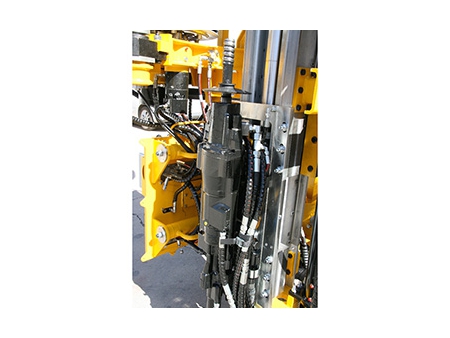

Marteau perforateur
1. Équipé d'un marteau RD22U/RC2200.
Bras
1. Conçu pour les petites sections.
2. Haute rigidité, haute performance, et indication d'angle.

Avancement
1. Poutre d'avancement en alliage d'aluminium léger à haute intensité.
2. Recouverte d'acier inoxydable et équipée d'un bloc coulissant anti-usure en PTFE pour prolonger la durée de vie de la foreuse.

Système de contrôle
1. Équipé d'un système à sensibilité de charge.
2. Programmation avec fonction anti-bourrage automatique.

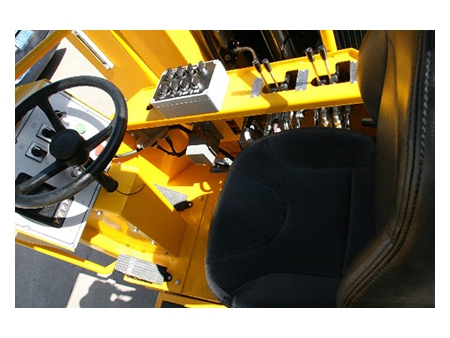

3. Contrôle à distance par ratio électro-hydraulique.
4. Contrôle proportionnel du forage : lorsque la foreuse est à pleine puissance, la puissance d'impact change proportionnellement en fonction des différentes pressions d'avance.

Châssis
1. Transmission intégrale (quatre roues motrices).
2. Équipé d'un moteur diesel Yanmar quatre cylindres à trois cycles.
3. Quatre vérins hydrauliques de nivellement pour stabiliser la foreuse jumbo.

Autres
1. Toit ajustable.
2. Dérouleur de câble.
3. Compresseur d'air motorisé.
4. Pompe centrifuge motorisée à plusieurs étages.
5. Éclairage de travail.

Spécifications techniques

Dimensions (L×W×H)	8700×1600×2090（2800）mm
Marteau perforateur	RC2200, RC 22U
Puissance (Marteau perforateur)	21 kW /22 kW
Longueur totale (avancement)	2855 mm
Longueur de la tige de forage	915 mm
Profondeur de forage	26 m
Force d'avance	15 kN
Bras (angle d'inclinaison/levage)	30°/-50°
Trou horizontal	1500 mm
Angle de rotation de la coquille de guidage	±180°
Puissance du moteur principal	75 kW
Tension nominale	)380V (personnalisée
Aptitude en pente	14°
Poids total	15500±100kg
Longueur du câble	70m

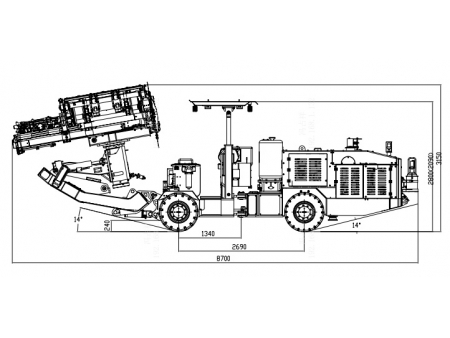

Dimensions extérieures de la foreuse jumbo - Vue latérale

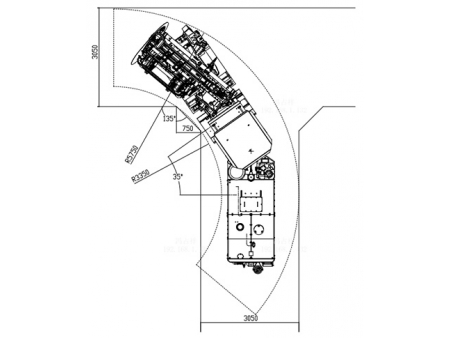

Rayon de braquage
