Fabricant de machines à produire des boîtes en carton
Ligne de production entièrement automqtique de boîtes en carton ondulé

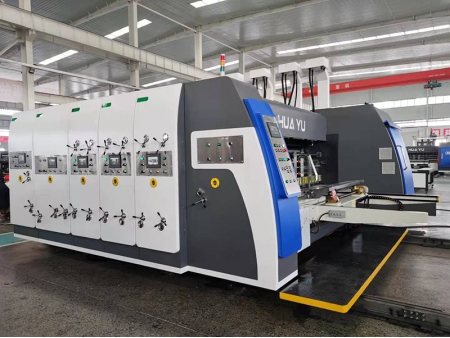

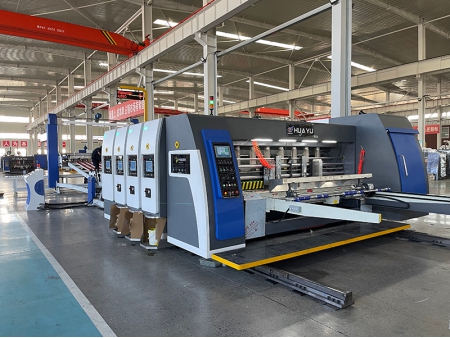

La série HUAYU-A de Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est spécialement conçue pour l'impression haute qualité sur des cartons ondulés. Elle est particulièrement adaptée à l'impression polychrome.
Modèle | |||||||||
Max. vitesse de conception (pcs/min) | 250 | 200 | 200 | 180 | 180 | 160 | 120 | 100 | |
Vitesse de travail (pcs/min) (dépendant de la taille du carton et de l'impression) | 0-220 | 0-180 | 0-180 | 0-160 | 0-150 | 0-140 | 0-100 | 0-80 | |
Max. format d'alimentation (mm) | 900×2000 | 1200×2400 | 1200×2800 | 1600×2400 | 1600×2800 | 1800×2800 | 2200×3600 | 2500×3600 | |
Max. format d'impression (mm) | 850×1950 | 1150×2350 | 1150×2750 | 1550×2350 | 1550×2750 | 1750×2750 | 2150×3400 | 2450×3400 | |
Min. format d'alimentation (mm) | 280×630 | 360×690 | 360×690 | 420×730 | 420×730 | 450×750 | 550×860 | 650×900 | |
Min. format de slotter | Reverse | 230×65 | 260×65 | 260×65 | 275×70 | 275×70 | 275×70 | 320×90 | 320×90 |
Positive | 145×145 | 160×160 | 160×160 | 165×165 | 165×165 | 175×175 | 190×190 | 190×190 | |
Épaisseur standard de la plaque d'impression | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm |
(Le format peut être personnalisée selon les exigences du client)

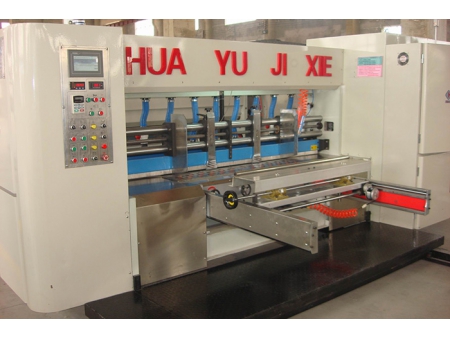

- Ce type de machine de fabrication de boîtes en carton ondulé est équipé d'un margeur à bord avant de type courroie avancé, garantissant une opération facile, rapide, stable et précise.
- Notre Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est équipée d'un écran tactile couleur de 7 pouces qui facilite la préconfiguration des commandes (200 commandes peuvent être préconfigurées), la consultation des commandes, la mémoire et la lecture des commandes, la synchronisation de la remise à zéro, le réglage automatique et manuel de la phase, la gestion des paramètres, l'encrage automatique et l'affichage automatique de la quantité et de la vitesse de production.
- Tous les réglages sont disponibles en commande informatique et en commande motorisée, s'adaptant aux habitudes de l'utilisateur et offrant une sélection pratique pour l'utilisateur.
- Les rouleaux d'entraînement de cette machine d'impression flexographique automatique, fenteuse, découpeuse et empileuse sont tous fabriqués en tubes d'acier de haute qualité qui ont subi un traitement de refroidissement thermique, un placage au chrome dur, un redressement et un équilibrage par forage, garantissant ainsi un fonctionnement stable. Les engrenages sont fabriqués en acier allié de haute qualité par traitement de trempe.
- L'espacement entre les rouleaux peut être ajusté en fonction de la fonction de verrouillage automatique du boîtier d'engrenage à vis sans fin. La poignée à disque rend les réglages plus pratiques et plus rapides.
- Le mouvement latéral et longitudinal du couteau de fente est ajusté motorisé. La hauteur de la boîte est également ajustée motorisée.
- La partie découpe de ce Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est équipée d'un mécanisme de compensation de vitesse limitée afin que le rouleau de découpe puisse se déplacer transversalement de 40 mm.
- Ce Combiné offre également des fonctions de mémoire d'impression et de rainure, assurant un réglage automatique de zéro et une réinitialisation automatique de rainure. Le déchiqueteur est entraîné par une vis à billes, assurant un fonctionnement stable et une grande précision.
- Les principaux éléments électriques sont conformes à la norme de qualité européenne.
- La machine d'impression flexographique automatique à haute vitesse, la mitrailleuse et la palettiseur, avec fonction de mémoire informatique, peut mémoriser 999 commandes. La vitesse la plus élevée peut atteindre 150 feuilles par minute.
- Ce Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est équipée d'un avanceur de bord en tête de type courroie qui offre une opération et une maintenance faciles.
- Grâce au dispositif de bord en tête, le carton ondulé peut éviter de se déformer et les erreurs d'alimentation sont réduites.
- Un dispositif de maintien par aspiration est généralement conçu pour aider à l'alimentation des cartons déformés. La force d'aspiration peut être ajustée manuellement selon les besoins. L'affichage sur le cadran garantit la commodité.
- Le mouvement des jauges latérales gauche et droite peut être ajusté par ordinateur. Il est équipé d'un dispositif d'alignement pneumatique.
- Le mouvement de la plaque arrière vers l'avant et vers l'arrière peut également être ajusté par ordinateur. L'angle est ajusté manuellement.
- L'unité d'alimentation de notre Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur de la série A est équipée d'un dispositif de dépoussiérage pour assurer le nettoyage de la poussière et des impuretés sur le carton, améliorant ainsi la qualité d'impression.
- La fonction de saut d'alimentation est disponible et l'alimentation continue ou par saut dépend de votre demande.
- Elle convient pour le carton ondulé 3 plis, 5 plis et 7 plis, y compris le carton ondulé E.
L'imprimante flexographique peut réaliser des impressions de 1 à 5 couleurs ou plus. Elle peut imprimer non seulement des cartons ordinaires, mais aussi des cartons imprimés polychromes de haute qualité et précision, tels que des caisses à fruits, des coffrets cadeaux, des caisses à bière, etc.

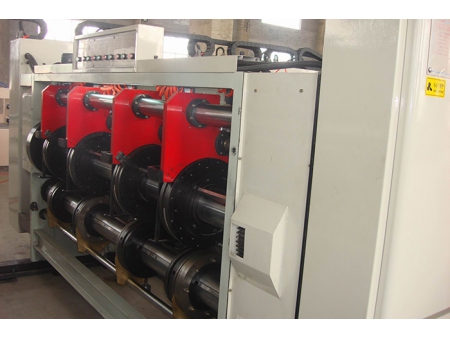

Caractéristiques de l'Unité d'Impression
- L'unité d'impression de cette série de Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est équipée d'un rouleau anilox en acier.
- Il s'agit d'une machine standard équipée d'un système d'encrage à rouleau en caoutchouc. (Un système d'encrage à deux couteaux grattoirs est en option)
- Le dispositif de changement rapide permet de monter et de démonter plus rapidement et plus facilement les plaques d'impression flexo.
- L'ajustement de phase est contrôlé par PLC et écran tactile, assurant un ajustement complet.
- Le mécanisme d'ajustement de phase à engrenages planétaires offre une longue durée de vie.
- L'unité d'impression est dotée d'un dispositif de freinage automatique qui empêche le cylindre d'impression de tourner lorsqu'il est séparé ou en phase d'ajustement. Ainsi, la position originale de l'engrenage reste inchangée.
- Le système de réinitialisation automatique assure un retour automatique à zéro après le nettoyage du rouleau d'impression.
- L'ajustement axial est contrôlé par ordinateur avec affichage numérique. La distance d'ajustement est jusqu'à 20 mm.
- Le dispositif de levage automatique pour le rouleau anilox garantit que le rouleau anilox se lève et se sépare de la plaque d'impression lorsque l'alimentation s'arrête.
- Tous les ajustements de jeu peuvent être effectués par ordinateur.

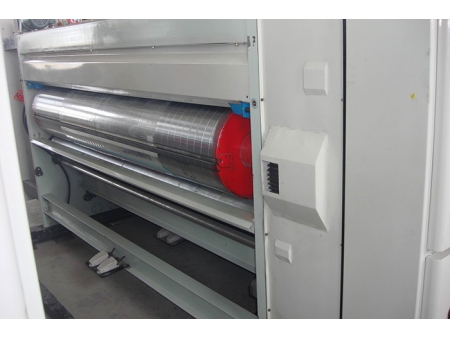

L'unité de rainurage dans ce Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est utilisée pour fabriquer des cartons ondulés standard. Elle peut réaliser le rainurage, la découpe des coins en une seule opération. La taille de la fente et la hauteur du carton sont réglables de manière automatique ou manuelle.
Caractéristique de l'Unité de Rainurage- L'unité de rainurage est équipée de doubles rouleaux de rainurage.
- Le réglage de la phase de fente et de la hauteur du carton peut être effectué par PLC, avec affichage sur écran couleur.
- Le dispositif de réglage de la phase est constitué d'un engrenage planétaire, garantissant ainsi une longue durée de vie.
- La tête de fente, d'une largeur de 7 mm, est fabriquée à partir de matériaux alliés par traitement thermique et offre une netteté et une précision élevée.
- L'espacement de la fente et du rainurage est contrôlé par une vis à billes de haute précision, un PLC et un écran tactile.
- La fente bénéficie d'une fonction de réglage automatique à zéro.
- Une interface utilisateur conviviale avec écran tactile couleur garantit une utilisation facile.

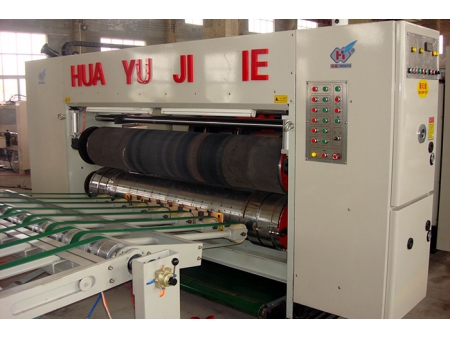

L'unité de découpe dans le Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur peut être utilisée pour découper des cartons ondulés spéciaux. Deux à trois cartons ou plus peuvent être découpés en une seule course.
Caractéristique de l'unité de découpage- Le découpeur de carton pliant est équipé d'un rouleau de découpe en acier traité par chromage dur et processus de rectification de surface.
- Assurant un fonctionnement stable, le rouleau de découpe est doté d'une fonction de correction de l'équilibre.
- Le rouleau d'amortissement comprend un dispositif automatique de déplacement axial, permettant un déplacement d'environ 40 mm.
- Un dispositif de compensation automatique prolonge la durée de vie du rouleau d'amortissement.
- L'ajustement de la phase de découpe est contrôlé via PLC et une interface écran tactile couleur.
- Le dispositif d'ajustement de phase, construit avec une structure à engrenages universels, bénéficie d'une longue durée de vie.
- L'ajustement de la position axiale est contrôlé par ordinateur avec un affichage numérique pour une précision accrue.
