Vanne papillon à brides / Robinet à papillon à brides / Robinet à papillon bride
Demande de devis
La vanne papillon à brides est utilisée pour la régulation du débit et se distingue par sa manœuvre simple et son réglage linéaire. Notre robinet à papillon à brides est doté d'une conception simplifiée qui lui permet notamment de pivoter à 90 degrés et de s'ouvrir et de se fermer rapidement. Par ailleurs, ce produit permet une économie d'effort grâce à son faible couple de manœuvre.
Caractéristiques
- La vanne papillon à brides se caractérise par une construction novatrice, un faible encombrement et un poids léger.
- La double excentration du disque de la vanne facilite la commutation rapide et permet une économie de main-d'œuvre.
- Aucun frottement de glissement entre le disque de la vanne et la bague d'étanchéité. La surface d'étanchéité a été conçue pour résister à l'usure, ce qui garantit une longue durée de vie, une étanchéité parfaite et un réglage aisé.
Applications
Cette vanne papillon à brides, en tant que modèle de vanne de régulation de débit, est destinée à réguler le débit de gaz, de liquides et d'une variété de fluides corrosifs et de boues, etc. Son application se situe dans les industries du pétrole, du gaz, de la chimie et du traitement de l'eau.

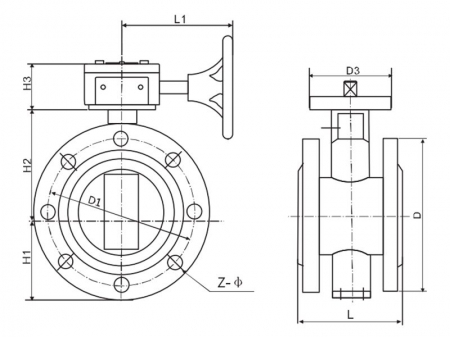

Dimensions (unité : mm)
| DN (mm) | L | L1 | PN1.0 | PN1.6 | 150Lb | 10K | D3 | H1 | H2 | H3 | ||||||||
| D | D1 | Z-Ød | D | D1 | Z- Ød | D | D1 | Z- Ød | D | D1 | Z- Ød | Bride No. | ||||||
| 50 | 108 | 160 | 165 | 125 | 4-19 | 165 | 125 | 4-23 | 150 | 120.6 | 4-19 | 155 | 120 | 4-19 | F05 | 73 | 125 | 60 |
| 65 | 112 | 160 | 185 | 145 | 4-19 | 185 | 145 | 4-23 | 180 | 139.7 | 4-19 | 175 | 140 | 4-19 | F05 | 82 | 136 | 60 |
| 80 | 114 | 160 | 200 | 160 | 8-19 | 200 | 160 | 8-20 | 190 | 152.4 | 4-19 | 185 | 150 | 8-19 | F05 | 91 | 142 | 60 |
| 100 | 127 | 160 | 220 | 180 | 8-19 | 220 | 180 | 4-23 | 230 | 190.5 | 8-19 | 210 | 175 | 8-19 | F07 | 104 | 163 | 60 |
| 125 | 140 | 160 | 250 | 210 | 8-19 | 250 | 210 | 4-23 | 255 | 215.9 | 8-22 | 250 | 210 | 8-23 | F07 | 127 | 176 | 60 |
| 150 | 140 | 160 | 285 | 240 | 8-23 | 285 | 240 | 4-25 | 280 | 241.3 | 8-22 | 280 | 240 | 8-23 | F07 | 138 | 197 | 60 |
| 200 | 152 | 210 | 340 | 295 | 8-23 | 340 | 295 | 4-25 | 345 | 298.5 | 8-22 | 330 | 290 | 12-23 | F10 | 170 | 230 | 72 |
| 250 | 165 | 210 | 395 | 350 | 12-23 | 405 | 355 | 4-28 | 405 | 362 | 12-25 | 400 | 355 | 12-25 | F10 | 204 | 261 | 72 |
| 300 | 178 | 210 | 445 | 400 | 12-23 | 460 | 410 | 4-28 | 485 | 432 | 12-25 | 445 | 400 | 16-25 | F10/12 | 241 | 294 | 75 |
| 350 | 190 | 210 | 505 | 460 | 16-23 | 520 | 470 | 4-30 | 535 | 476 | 12-29 | 490 | 445 | 16-25 | F10/12 | 263 | 335 | 75 |
| 400 | 216 | 320 | 565 | 515 | 16-28 | 580 | 525 | 4-30 | 600 | 540 | 16-29 | 560 | 510 | 16-27 | F14/16 | 309 | 400 | 126 |
| 450 | 222 | 320 | 615 | 565 | 20-28 | 640 | 585 | 4-30 | 635 | 578 | 16-32 | 620 | 565 | 20-27 | F14/16 | 328 | 420 | 126 |
| 500 | 229 | 320 | 670 | 620 | 20-28 | 715 | 650 | 4-33 | 700 | 635 | 20-32 | 675 | 620 | 20-27 | F14/16 | 361 | 480 | 126 |
| 600 | 267 | 340 | 780 | 725 | 20-31 | 840 | 770 | 4-36 | 815 | 749.5 | 20-35 | 795 | 730 | 24-32 | F16 | 459 | 560 | 127 |
| 700 | 292 | 380 | 895 | 840 | 24-31 | 910 | 840 | 24-36 | - | 864 | 28-35 | 905 | 840 | 24-33 | F25 | 520 | 624 | 167 |
| 800 | 318 | 380 | 1015 | 950 | 24-34 | 1025 | 950 | 24-39 | - | 978 | 28-41 | 1020 | 950 | 28-33 | F25 | 590 | 680 | 167 |
| 900 | 330 | 400 | 1115 | 1050 | 28-34 | 1125 | 1050 | 28-39 | - | 1086 | 32-41 | 1120 | 1050 | 28-33 | F25 | 656 | 720 | 193 |
| 1000 | 410 | 400 | 1230 | 1160 | 28-37 | 1255 | 1170 | 28-42 | - | 1200 | 36-41 | 1235 | 1160 | 28-39 | F25 | 720 | 800 | 193 |
| 1200 | 470 | 450 | 1455 | 1380 | 32-40 | 1485 | 1390 | 28-49 | - | 1422 | 44-41 | 1465 | 1380 | 32-39 | F30 | 844 | 941 | |
Remarque: Veuillez
La vanne papillon est utilisable dans des espaces limités ainsi qu'en positions totalement ouverte et totalement fermée pour l'étranglement ou la régulation du débit.
La vanne papillon à brides est une vanne de commutation conviviale, montée dans un espace restreint pour ajuster et étrangler le débit d'un fluide.
La vanne papillon à double bride est appliquée à la régulation et à la segmentation du débit dans les services d'eau, les conduites, l'irrigation et d'autres secteurs. La conception hydrodynamique du disque de la vanne lui confère une faible perte de charge, une étanchéité absolue et l'absence de joints.
Les vannes à simple bride sont appropriées pour les systèmes de tuyauterie plus petits et les applications industrielles courantes, elles sont habituellement utilisées dans des environnements à basse pression. Les vannes à double bride conviennent aux systèmes de tuyauterie plus importants et aux applications à haute pression. Elles supportent davantage les environnements à haute pression.
La vanne papillon, également connue sous le nom de vanne à clapet ou robinet à papillon, est un système qui permet de réguler, d'isoler et de contrôler le débit d'un fluide.
Nous réalisons des vannes de régulation de débit et des accessoires conformément à plusieurs normes telles que GB, ASTM, ASNI, BS, DIN, JIS, etc.
80 % de nos vannes industrielles sont expédiées aux États-Unis, au Japon, en Corée du Sud, au Royaume-Uni, au Canada, en Australie, etc.
En tant que fonderie spécialisée dans le moulage d'acier inoxydable, nous proposons des services de moulage de précision à la cire perdue, de moulage au sable et d'usinage pour une multitude d'industries, y compris le secteur des vannes de régulation de débit.
