Vanne papillon Wafer / Robinet à papillon Wafer / Vanne papillon à levier

Demande de devis

À propos de: http://custom-casting.fr/1-2-wafer-butterfly-valve.html

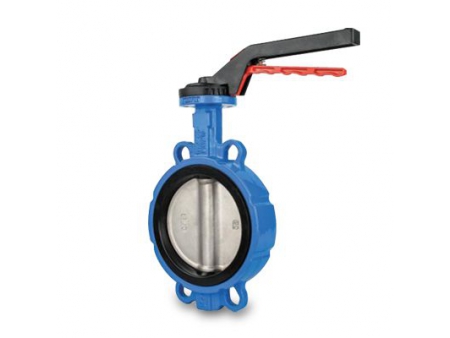

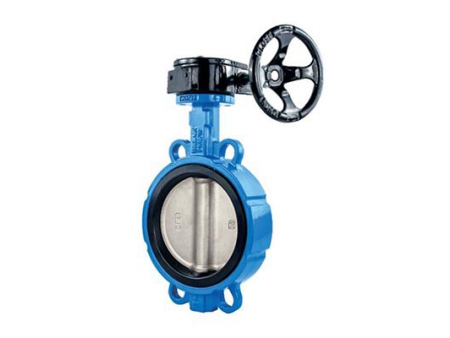

La vanne papillon Wafer, encore dénommée robinet à papillon wafer, se caractérise par un corps de type wafer revêtu d'une gamme de caoutchouc et d'un siège de soupape en PTFE. Elle est destinée à empêcher ou à réguler le débit dans diverses canalisations. En tant que système de régulation de débit à faible coût, cette vanne papillon à glissière se caractérise par une conception simplifiée, un faible volume, un poids léger, un faible couple de manœuvre et une durabilité prolongée du siège de la vanne. Notre vanne industrielle peut être ouverte et fermée très rapidement et facilement en effectuant une simple rotation de 90°. De plus, elle permet un parfait contrôle du débit et une durée de vie exceptionnelle.

Applications

La vanne papillon Wafer est un produit très répandu dans les systèmes de tuyauterie de l'industrie pétrolière, les systèmes de tuyauterie de transport de gaz, les systèmes de transport de produits chimiques résistants à la corrosion et les systèmes de contrôle du débit dans l'industrie du traitement de l'eau. Elle est notamment appliquée au système d'eau de refroidissement des centrales électriques thermiques.

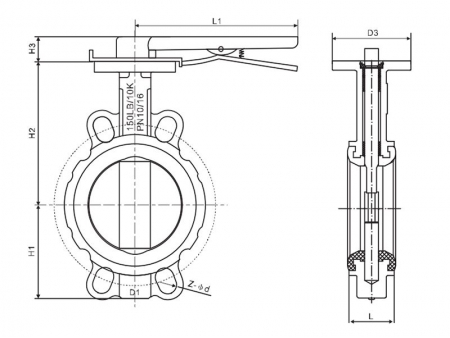

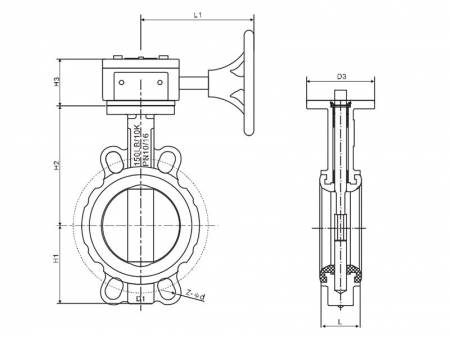

Dimensions (unité : mm)

DN (mm)	L	L1	D	PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	D	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Bride No.	H1	H2	H3
50	42	220	52.9	125	4-23	125	4-23	120.6	4-19	120	4-19	F05	70	126	32
65	44.7	220	64.5	145	4-23	145	4-23	139.7	4-19	140	4-19	F05	77	137	32
80	45.2	255	78.8	160	8-20	160	8-20	152.4	4-19	150	8-19	F05	92	143	32
100	52.1	255	104	180	4-23	180	4-23	190.5	8-19	175	8-19	F07	105	164	32
125	54.4	290	123.3	210	4-23	210	4-23	215.9	8-22	210	8-23	F07	120	177	32
150	55.8	290	155.6	240	4-25	240	4-25	241.3	8-22	240	8-23	F07	134	198	32
200	60.6	340	202.5	295	4-25	295	4-25	298.5	8-22	290	12-23	F10	171	231	45

Remarque: Veuillez nous contacter si vous souhaitez obtenir d'autres dimensions et d'autres matériaux pour les vannes papillon.

La majeure partie des vannes papillon de type wafer sont constituées de quatre trous qui s'alignent sur la tuyauterie connectée. Ces robinets à papillon Wafer sont destinés à être serrés entre deux brides dans un système de tuyauterie raccordé. Ils répondent à la plupart des normes en matière de brides.

La vanne papillon est destinée à maintenir une pression différentielle bidirectionnelle afin d'éviter tout reflux dans un système à écoulement unidirectionnel.

La vanne papillon wafer présente une étanchéité très élevée et est parfaitement adaptée aux applications à l'épreuve des fuites. Par ailleurs, elle est facile à installer et à entretenir.

Les vannes papillon sont en général classées en trois catégories principales : les vannes papillon à décalage zéro, les vannes papillon à double décalage et les vannes papillon à triple décalage.

Notre société est une fonderie de précision spécialisée dans l'acier inoxydable qui dispose d'un stock considérable de vannes industrielles classiques. Nous fournissons également une variété de produits personnalisés en fonction des dessins et des matériaux du client.

En tant que société professionnelle spécialisée dans le moulage d'acier inoxydable, nous proposons des services de moulage de précision à la cire perdue, de moulage au sable et d'usinage pour divers secteurs industriels, en plus du domaine des vannes de régulation de débit.
