Vanne papillon en acier inoxydable / Vanne papillon inox

Demande de devis

À propos de: http://custom-casting.fr/1-7-stainless-steel-butterfly-valve.html

Notre entreprise met au point et fabrique des vannes papillon en acier inoxydable de structure robuste dans divers styles et dimensions afin de répondre aux exigences d'applications multiples. Le siège de la vanne et la surface d'étanchéité du disque de la vanne sont réalisés en acier inoxydable de duretés distinctes, ce qui leur confère une résistance exceptionnelle à la corrosion et une durée de vie plus longue que les autres types de vannes papillon.

Applications

La vanne papillon en acier inoxydable est couramment appliquée dans les systèmes de tuyauterie industrielle, notamment les systèmes de transport à haute température et à haute pression dans l'industrie métallurgique, les systèmes de tuyauterie dans les centrales éoliennes ou hydroélectriques, et les systèmes de transport de pétrole, dans le but de contrôler et de réguler le flux de fluides.

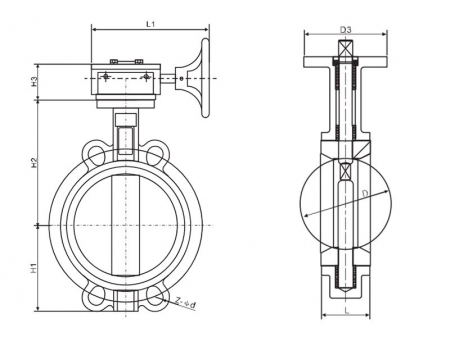

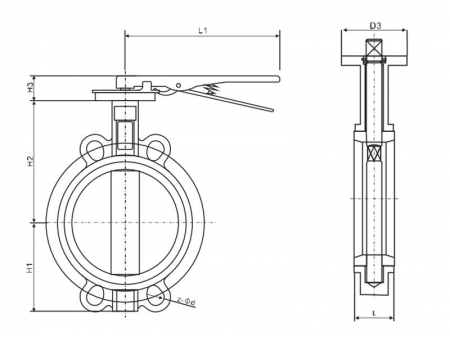

Dimensions (unité : mm)

DN (mm)	L	L1	D	PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	D	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Bride No.	H1	H2	H3
50	42	220	52.9	125	4-23	125	4-23	120.6	4-19	120	4-19	F05	70	126	32
65	44.7	220	64.5	145	4-23	145	4-23	139.7	4-19	140	4-19	F05	77	137	32
80	45.2	255	78.8	160	8-20	160	8-20	152.4	4-19	150	8-19	F05	92	143	32
100	52.1	255	104	180	4-23	180	4-23	190.5	8-19	175	8-19	F07	105	164	32
125	54.4	290	123.3	210	4-23	210	4-23	215.9	8-22	210	8-23	F07	120	177	32
150	55.8	290	155.6	240	4-25	240	4-25	241.3	8-22	240	8-23	F07	134	198	32
200	60.6	340	202.5	295	4-25	295	4-25	298.5	8-22	290	12-23	F10	171	231	45

Remarque: Veuillez nous contacter si vous souhaitez obtenir d'autres dimensions et d'autres matériaux pour les vannes papillon.

La vanne papillon est destinée aux espaces restreints ainsi qu'aux situations d'ouverture et de fermeture complètes pour l'étranglement ou la régulation du débit.

Les matériaux utilisés sont notamment la fonte, la fonte ductile, l'acier au carbone et l'acier inoxydable.

Les normes varient en fonction du pays et de l'application. Veuillez-vous adresser à notre personnel technique pour de plus amples informations.

Cette vanne se distingue par sa résistance aux acides et aux alcalis. Elle convient aux environnements de travail hautement corrosifs.

Notre société est une fonderie de précision spécialisée dans l'acier inoxydable qui dispose d'un stock considérable de vannes industrielles courantes. Nous fournissons également une multitude de produits personnalisés en fonction des dessins et des matériaux du client.
