Vanne papillon de type Wafer / Vanne à papillon, type Wafer
Vanne papillon de type Wafer / Vanne à papillon, type Wafer
Caractéristiques
1. La vanne papillon de ligne centrale auto-scellante est une vanne innovante de conception nouvelle avec une micro-interférence entre le disque en caoutchouc et le conduit de vanne, ce qui permet la réduction des abrasions de la face d'étanchéité et une prolongation de la durée de vie des vannes.
2. Adoptant une structure auto-scellante grandement fiable, la capacité d'étanchéité de la vanne papillon est proportionnelle à la pression du fluide, elle peut donc résister à des pressions élevées.
3. La lèvre d'étanchéité du disque en caoutchouc permet d'éliminer la boue et la saleté lorsque la vanne est fermée.
4. La surface extérieure et intérieure de la vanne de type Wafer est recouverte d'une poudre époxy de qualité supérieure garantissant une performance uniforme et complète. Notre produit offre une utilisation sécuritaire dans plusieurs industries, notamment dans l'industrie alimentaire, des boissons et pharmaceutique.
Dispositif d'actionnement

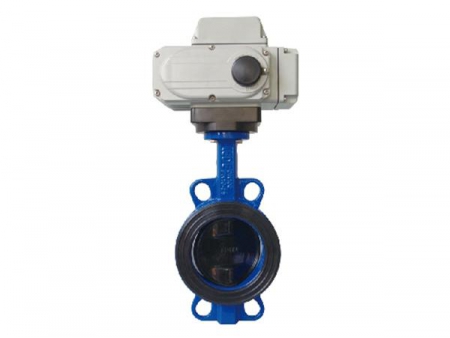

Selon les exigences spécifiques du client, nous pouvons installer sur la vanne une poignée à niveau D71X, un opérateur à engrenages D371X, un actionneur électrique D971X et un actionneur pneumatique D671X.
Pression nominale: PN 10/16/25
Données techniques| Diamètre nominal | |DN50-300 |
| Pression nominale | PN 10/16/25 |
| Norme de vanne | EN593 |
| Norme de longueur de construction | EN558-1 ISO5752 |
| Norme de bride | EN1092-2 IS07005-2 |
| Norme d'essai | EN12266 |
| Plage de température | 0~80° C |
| No. | Noms des éléments | Matériaux |
| 1 | Corps | Fonte ductile |
| 2 | Joint d'étanchéité | EPDM |
| 3 | Rondelle à trou carré | Acier au carbone galvanisé à chaud ou acier inoxydable |
| 4 | Boulon | Acier au carbone galvanisé à chaud ou acier inoxydable |
| 5 | Rondelle élastique | Acier au carbone galvanisé à chaud ou acier inoxydable |
| 6 | Rondelle plate | Acier au carbone galvanisé à chaud ou acier inoxydable |
| 7 | Fiche | EPDM |
| 8 | Coussinet de palier | Bronze ou POM |
| 9 | Arbre d'entraînement | Acier inoxydable 304 ou 1Cr17Ni2 ou Cr13 |
| 10 | Disque | Fonte ductile EPDM |
| 11 | Coussinet de palier | Bronze ou POM |
| 12 | Arbre de transmission | Acier inoxydable 304 ou 1Cr17Ni2 ou Cr13 |
| 13 | Coussinet de palier | Bronze ou POM |
| 14 | Joints toriques | EPDM ou NRM |
| 15 | Joints toriques | EPDM ou NRM |
LEDE est spécialisée dans la conception, le développement et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de vanne papillon de type wafer de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de distribution d'eau. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit la vanne papillon en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
