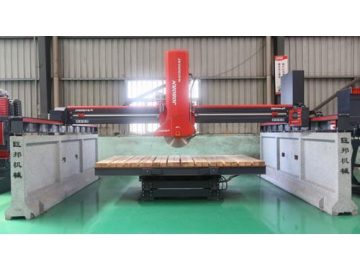

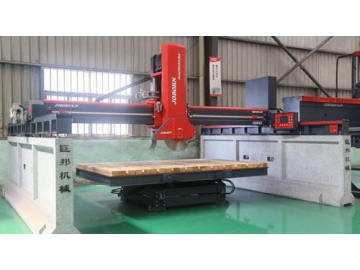

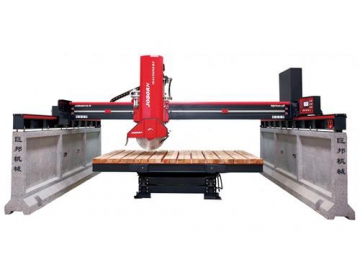

Scie à pont pour pierre
- Matériaux coupables: blocs de granite, grès, pierre artificielle, calcaire, travertin et marbre.
- Dimensions de découpe: 3.2m x 2m
- Poids: Blocs de pierre de moins de 3 tonnes
La scie à pont pour pierre est simple d’utilisation et effectue des découpes précises grâce à son microcontrôleur et son interface. La tête de découpe est positionnée selon la ligne de coupe grâce à un laser infrarouge. Les disques de coupes peuvent être de diamètre 450 mm, 600 mm et 700 mm avec des profondeurs de coupe correspondante de 100 mm, 180 mm et 230 mm.

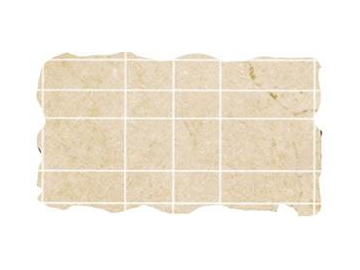

Découpe-

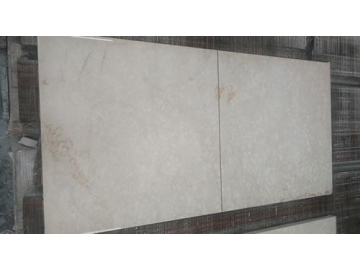

Table de découpe à 90°
-

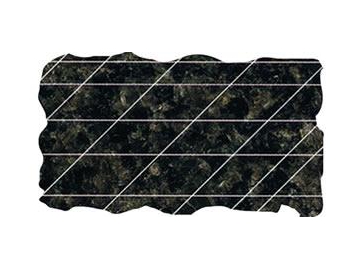

Table de découpe à 360°
-
-
-
-
| Appellation | Unité | SQC450-4D | SQC600-4D | SQC700-4D |
| Diamètre de disque max. | mm | Φ450 | Φ600 | Φ700 |
| Hauteur de levage max. | mm | 220 | 350 | 470 |
| Dimensions de la table | mm | 3200×2000 | ||
| Rotation de la table (Option) | 0°,90° / 0°~360° (Réglages tous les 45°) | |||
| Renversement de la table | 85° | |||
| Hauteur de découpe max. | mm | 100 | 180 | 230 |
| Consommation d'eau | m³/h | 3 | ||
| Puissance du moteur principal | kW | 15 | 18.5 | 22 |
| Puissance totale | kW | 21 | 24.5 | 28 |
| Dimensions (LxlxH) | mm | 6000×4800×3200 | 6000×4800×3200 | 6000×4800×3400 |
| Poids | kg | 5700 (6500kg avec support en acier) | 5800 (6600kg avec support en acier) | 5900 (6700kg avec support en acier) |
La table de découpe effectue un mouvement de rotation et un mouvement de basculement. Les bagues de guidage possèdent des joints multiples qui permettent de résister à l’eau, la poussière et l’huile, augmentant ainsi la durée de vie de la machine. Tous les composants clés de la machine de découpe proviennent de fournisseur de qualité. La machine de découpe possède un excellent rendement, une grande précision de découpe, est stable et simple d’utilisation. Elle est parfaite pour tous types d’usines de traitement des pierres.
-

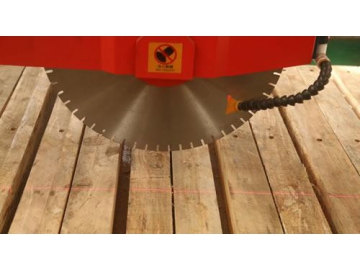

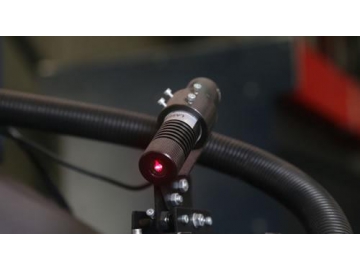

Laser infrarouge pour positionner la machine.
-
Laser infrarouge pour positionner la machine.
-

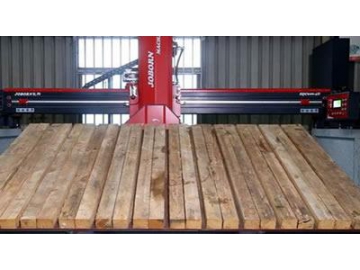

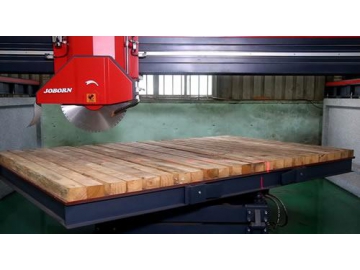

Table de découpe orientable et basculable
-
Table de découpe orientable et basculable
-

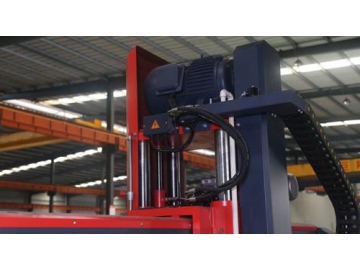

Colonne de guidage de précision chromé et bague de guidage anti-usure
-
Colonne de guidage de précision chromé et bague de guidage anti-usure
Fonctionnement
- Dépôt de la pierre sur la table de découpe
- Démarrage de la machine
- Sciage
Détails
Grâce à son interface homme-machine optimisée et simplifiée, la machine de découpe pour pierre est simple d’utilisation et précise.
Avec le mouvement de gauche à droite contrôlé par un variateur de marque Bosch, la vitesse de la tête de découpe peut être ajustée selon les matériaux découpés.
Le mouvement de montée et abaissement est très stable grâce au système hydraulique de contrôle de marque Taiwanese.
La table de découpe possède une grande capacité de charge par rapport à des tables classiques grâce à l’utilisation d’une structure en profilé très résistante.
Grâce à son moteur principal puissant et économe, nos clients peuvent économiser sur le long terme.
La machine est peinte grâce à un processus industriel développé par une entreprise italienne. Ce traitement permet à la machine d’avoir une très bonne résistance à la corrosion.

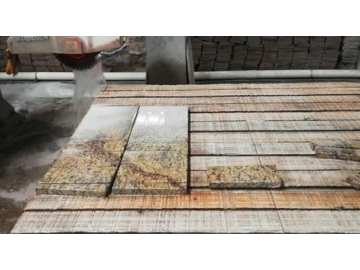

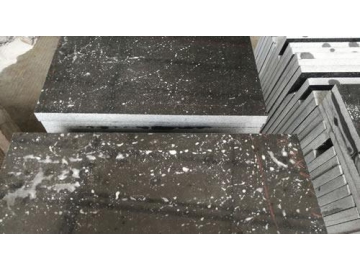

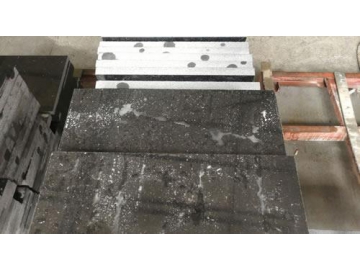

La machine chez nos clients
