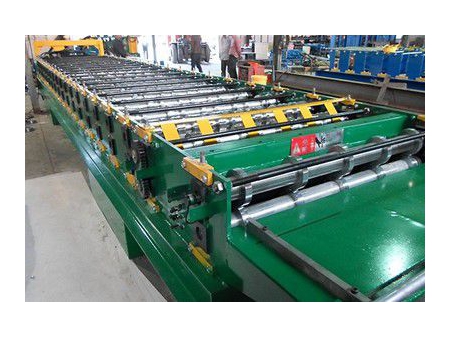

Profileuse à double pont YX15/25-840/900

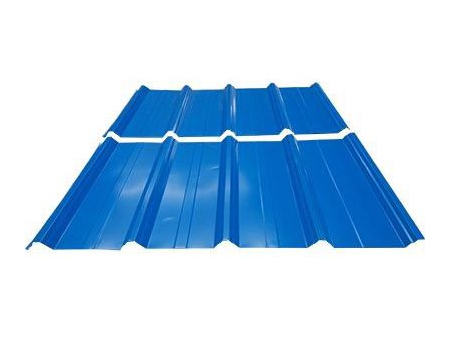

La profileuse à double couche YX15/25-840/900 a été conçue pour la production de panneaux de toiture à double couche. Cette machine se caractérise par un rendement supérieur et un gain d'espace, avec une vitesse de production de 15m/min. Le panneau mural et la tôle ondulée ainsi fabriqués sont disponibles en option dans une fourchette d'épaisseur de 0,4 à 0,8 mm et une largeur de couverture efficace de 900 mm et 840 mm.
| Modèle | YX15-900/YX25-840 |
| Dimensions | 7500*1500*1500mm |
| Puissance du moteur | 7.5KW |
| Puissance hydraulique | 2.2KW |
| Étapes de profilage Vitesse de profilage | 14 étapes pour YX25-840 |
| 9 étapes pour YX15-900 | |
| Tension | 10-15m/min |
| Modèle | 380V/50HZ/3PH |
| Épaisseur du matériau | 0.4-0.8mm |
| Hauteur des nervures de la toiture | 15mm, 25mm |

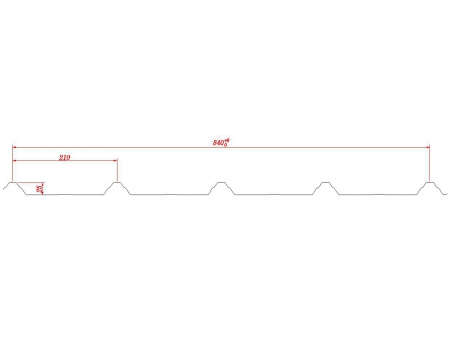

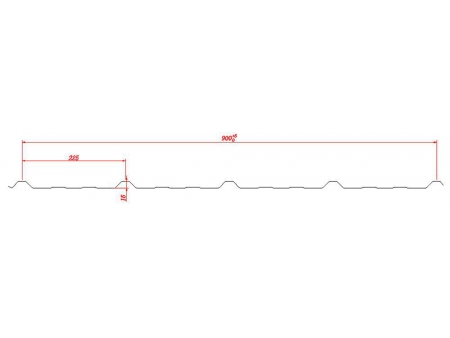

| Largeur effective de la couverture | 900mm, 840mm |
| Largeur du matériau d'alimentation | 1000mm |
| Système de contrôle | Contrôle PLC |
-
-
L'outil de coupe est fabriqué en acier moulé Cr12 et soumis à un traitement thermique HRC58-60 pour une qualité optimale et une durée de vie prolongée.
-
-

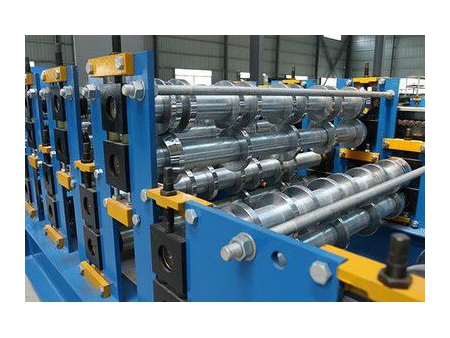

Le rouleau est en acier 45# de qualité supérieure, fabriqué par des tours CNC.
Le revêtement en chrome dur est possible pour garantir une longue durée de vie.
Le cadre du châssis est soudé au moyen d'un faisceau H 400#.
-
-

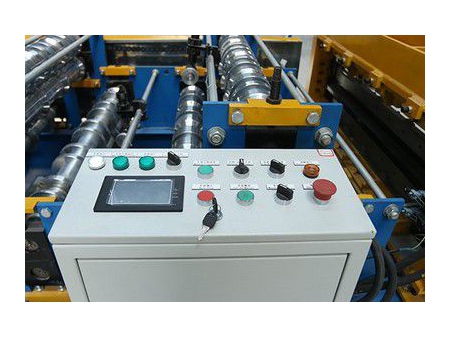

Le système de contrôle PLC peut être sélectionné parmi Schneider, Siemens et Delta.
-
-

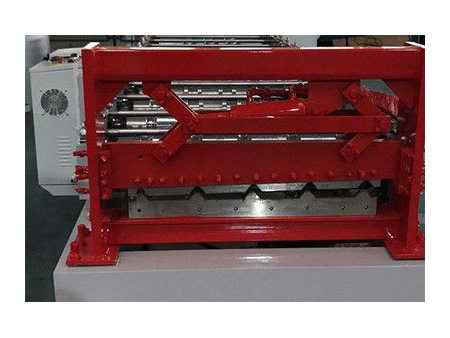

Un pré-coupeur hydraulique peut être installé pour réduire le coût de la main d'œuvre.
- Machine principale
- Dérouleur manuel de 5 tonnes
- Couteau de profilage hydraulique (Matériau: Cr12Mov avec traitement thermique)
- Système hydraulique
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Pré-coupeur manuel ou pré-coupeur hydraulique
- Outils
- Manuel d'utilisation
