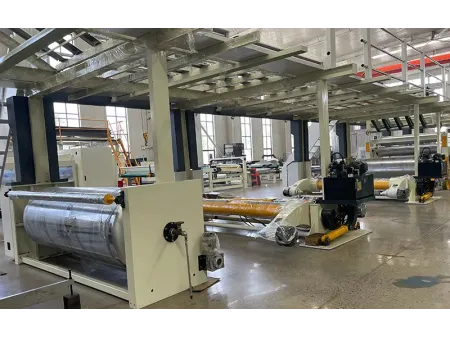

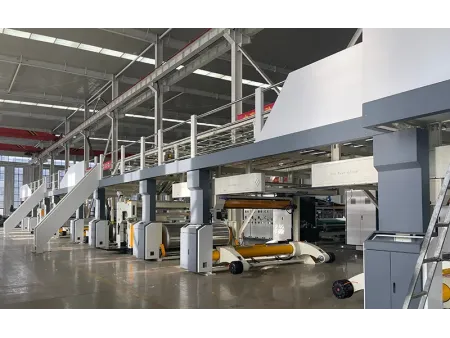

Pont de convoyage pour onduleuse / Pont aérien pour onduleuse
Demande de devis
Machines individuelles pour la production de cartons ondulés
Système de convoyage en pont pour un transfert fluide des feuilles et un contrôle constant de la tension, garantissant une production continue sur l’onduleuse
Dans la production de carton ondulé, le pont aérien (ou pont convoyeur) est principalement responsable du transport et du levage du papier ondulé semi-fini, facilitant le laminage multi-couches ultérieur.
Caractéristiques
- Doté d’un mécanisme de levage motorisé à fréquence variable indépendant et d’un convoyeur PVC, garantissant que le papier simple face conserve une ondulation stable pendant le transport.
- Toutes les surfaces des rouleaux sont rectifiées avec précision et plaquées chrome dur pour améliorer la résistance à l’usure et la durée de vie.
- Système de contrôle de tension par adsorption sous vide avec débit d’air réglable en continu, adapté à différents types de papier.
- Dispositifs électriques doubles de formation des bords et système de positionnement avancé pour assurer un alignement précis.
Spécifications Techniques
| Largeur, mm | 1400-2500 |
| Nombre de couches | 1 couche, 2 couches, 3 couches |
| Diamètre du rouleau supérieur et du rouleau de tension, mm | Ø127 |
| Diamètre du rouleau de transport, mm | Ø110 |
| Diamètre du rouleau de tension actif, mm | Ø127 |
| Diamètre du rouleau de passage du papier et rouleau de guidage, mm | Ø110 |
| Diamètre de l'arbre d'entraînement de l'alimentation en papier, mm | Ø110 |
| Moteur de levage du panneau de la face unique | 3 kW, 380 V, 50 Hz, service continu (S1) |
| Ventilateur d'aspiration du pont | 3 kW, 380 V, 50 Hz, service continu (S1) |
| Moteur de réglage de la largeur du papier | 250 W, 380 V, 50 Hz, service intermittent (S2) |
| Vitesse de transport, m/min | 0-150 |
