La chaîne de convoyage élévatrice est principalement utilisée dans le transport de ciment, l’électricité, la métallurgie, le charbon, la mine, l’industrie chimique, les ports et autres industries. Elle est très appropriée pour le transport de matériau nécessitant différentes procédures incluant la transmission de matériau, le mixage, le tamisage, le broyage, l’affûtage, la combustion, le procédé de fusion, le chargement et le déchargement.

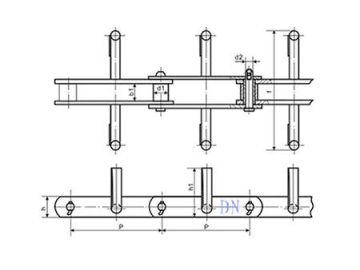

Chaîne de convoyage élévatrice de type FU

    Principalement utilisée pour le transport de ciment, l’électricité, la métallurgie, le charbon, la mine, l’industrie chimique, les ports et plusieurs autres industries. Chaîne de convoyage élévatrice de type FU est appropriée pour le transport dans des procédures diverses telles que la transmission de matériau, le mixage, le tamisage, le broyage, l’affûtage, la combustion, le procédé de fusion, le chargement et le déchargement.

    Item Pas Diamètre du rouleau d1 Largeur interne de l’axe b1 Diamètre de l’axe d2 Longueur de l’axe11 Hauteur du crochet de la chaîne h1 Largeur du crochet de la chaîne 12 Charge de traction Q
    mm Kn
    FU150 101.6 26.5 27 11.5 70 36 120 100
    FU200 152.4 36 36.5 15.5 90 65 170 240
    FU270 152.4 36 36.5 15.5 90 85 240 240
    FU350 200 44.5 51.8 19.1 120 140 315 312
    FU410 200 48.5 57.6 22.2 126 140 370 396
    FU500 300 63.5 67.4 31.75 146 180 460 835
    FU600 300 70 75 35 170 200 560 900
    FU700 300 48.5 57.6 22.2 126 215 670 1100

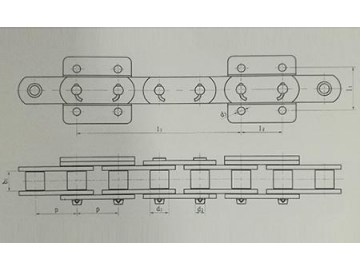

    Chaîne de convoyage élévatrice de type NBH
      Item Pas p Diamètre du rouleau d1 Largeur interne de l’axe b1 Diamètre de l’axe d2 Dimensions Trémie Charge de traction Q
      11 12 13 d3
      mm kN
      NBH300 75 34.9 37.1 15.88 80 75 300 14 236
      76.2 35 37 18 80 75 304.8 14 300
      150 35 37 18 80 75 300 14 300
      NBH450 100 50 54 26 115 100 400 18 600
      100 50 57 30 115 100 400 18 720
      NBH600 125 57.2 66.7 28 110 125 500 18 650
      125 60 68 36 140 125 500 18 980
      NBH900 150 80 93 42 190 190 600 22 1500
      Chaîne de convoyage élévatrice de type NE
        Item Pas p Diamètre du rouleau d1 Largeur interne de l’axe b1 Diamètre de l’axe d2 Dimensions Trémie Charge de traction Q
        11 12 d3
        mm Kn
        NE50 152.4 36 36.5 15.5 75 70 14 245
        NE100 200 44.5 51.8 19.1 100 80 18 313
        NE150 200 48.5 57.6 22.2 100 80 18 396
        NE200 250 63.5 67.4 31.75 140 100 18 925
        NE300 250 70 75 35 140 100 18 1250
        Chaîne de convoyage élévatrice de type NSE
          Item Pas p Diamètre du rouleau d1 Largeur interne de l’axe b1 Diamètre de l’axe d2 Dimensions Trémie Charge de traction Q
          11 12 13 d3
          mm kN
          NSE100 75 36 36.5 15.5 80 75 300 15 275
          NSE200 100 44.5 51.8 19.1 105 100 400 18 395
          NSE300 100 48.5 57.6 25 105 100 400 18 565
          NSE400 125 63.5 67.4 31.75 130 125 500 18 945
          NSE500 125 70 75 35 130 125 500 18 1250
          NSE600 150 75 82.5 38.5 175 150 600 18 1470
          NSE700 150 75 82.5 38.5 175 150 600 18 1470
          NSE900 150 75 82.5 38.5 160 150 600 22 1470
          NSE1000 150 82 88.6 41.7 160 150 600 22 1500
          Chaîne de convoyage élévatrice de type SSN
            Item Pas p Diamètre du rouleau d1 Largeur interne de l’axe b1 Diamètre de l’axe d2 Dimensions Trémie Charge de traction Q
            L1 L2 L3 D3
            MM kN
            SSN75 75 29 30 14.52 75 75 200 14 200
            SSN76.2 76.2 35 37 15.88 80 75 304.8 14 220
            SSN100 100 52 66.3 27 100 100 400 18 600
            SSN125 125 50.8 57 24 110 125 600 22 520
            SSN150 150 57.2 66.7 28 140 150 300 22 800
            SSN160 160 60 56 30 100 80 320 14 740
            SSN200 200 34.9 37.1 16 100 100 400 16 250
            SSN250 250 57.2 66.7 28 100 125 500 18 700
            SSN300 300 50.8 57 26 140 150 600 22 550
