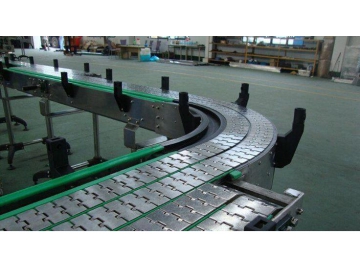

Chaîne à rouleaux, partie supérieure plate
Demande de devis
À propos de: http://pieceminiere.fr/8-4-table-top-chains.html

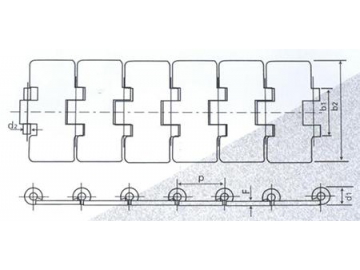

| Item | Pas | Largeur de la plaque | Largeur externe de la charnière fixe | Diamètre de l’axe | Epaisseur de la plaque | Diamètre externe de la charnière | Charge admissible Max. | ||
| ISOGB | Pmm | d1(max) mm | b1(max) mm | d2 mm | d3(min) mm | b2 mm | h2(max) mm | d2N | |
| Simple charnière | C12S | 38.1 | 76.2 | 42 | 6 | 3 | 13.13 | 800 | 625 |
| C13S | 82.6(82.0) | ||||||||
| C14S | 88.9 | ||||||||
| C16S | 101.6 | ||||||||
| C18S | 114.3 | ||||||||
| C20S | 127.0 | ||||||||
| C24S | 152.4 | ||||||||
| C30S | 190.5 | ||||||||
| Double charnière | C30D | 38.1 | 190.5 | 80.5 | 6 | 3 | 13.13 | 1600 | 1250 |
