Chaîne à rouleaux, avec nœud latéral
Demande de devis

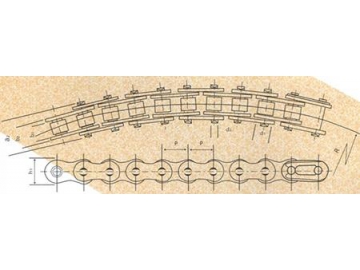

| Item | Pas | Diamètre externe du rouleau | Largeur de l’axe intérieur | Diamètre de l’axe | Hauteur de la plaque | Largeur de l’axe extérieur | Longueur de l’axe | Rayon de courbe | Charge admissible Max. | Poids Kg/m | |
| Axe | P mm | d1(max) mm | b1(min) mm | d2(max) mm | h1(max) mm | b2(max) mm | a2 mm | R(min) mm | Q(min) daN | ||
| 40SB | 1/2 | 12.70 | 7.92 | 7.85 | 3.45 | 12.33 | 11.18 | 16.6 | 356 | 900 | 0.57 |
| 50SB | 5/8 | 15.875 | 10.16 | 9.4 | 4.37 | 15.35 | 13.84 | 20.8 | 406 | 1500 | 0.98 |
| 60SB | 3/4 | 19.05 | 11.91 | 12.57 | 5.08 | 18.34 | 17.75 | 25.7 | 508 | 2240 | 1.42 |
| 80SB | 1 | 15.875 | 15.88 | 15.75 | 7.19 | 24.39 | 22.61 | 34.1 | 711 | 4090 | 2.40 |
