Concernant le transport de papiers en carton ondulé ou de piles de cartons à l'intérieur d'une usine de carton ondulé, le système de convoyage de carton ondulé de Taiyang peut être une solution adéquate de convoyage de carton ondulé pour vous aider à augmenter l'efficacité de votre production de carton ondulé. Nous proposons plusieurs systèmes de convoyage qui sont conçus et fabriqués selon des normes spécifiques de l'industrie du papier et du carton, afin de transporter les marchandises de manière fluide et efficace.

Notre gamme d'équipements de convoyage pour carton ondulé comprend divers convoyeurs et chariots de transfert, dont la performance et la fiabilité ont été éprouvées par de nombreux fabricants de feuilles d'emballage ondulées et de boîtes en carton ondulé dans leurs lignes de production.

Nous sommes ravis de vous présenter certains de nos systèmes de convoyage spécialement conçus pour l'industrie du papier et du carton. Veuillez nous contacter directement si vous souhaitez en savoir plus sur nos systèmes de convoyage de carton.

Demande de Devis

Système de convoyage de cartons ondulés

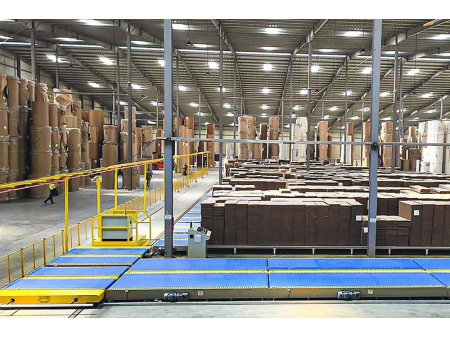

  • Le système de convoyage du carton ondulé est composé de convoyeurs et de véhicules à guidage sur rails (VGR) qui assurent le transport optimal des cartons ondulés entre les processus de production et d'entreposage.
  • La configuration du système de contrôle peut être personnalisée pour s'adapter à certaines situations et réaliser la meilleure efficacité intralogistique automatisée.

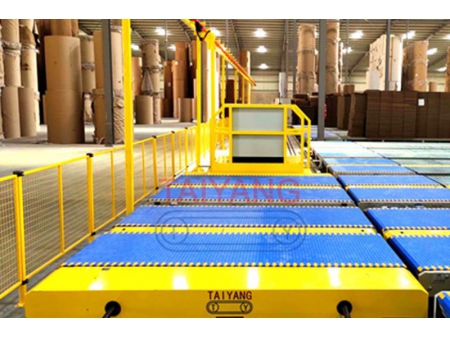

    1. Chariot de transfert

      Stockage des produits en cours sans encombrement et avec une excellente efficacité

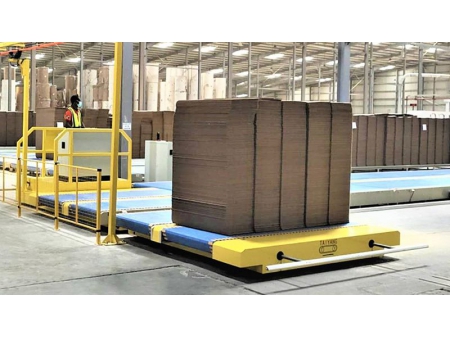

      Le chariot de transfert haute performance améliore considérablement l'efficacité de l'entreposage des produits en cours. Grâce à sa vitesse maximale de 120 m/min et aux télémètres laser dont il est pourvu, le chariot peut transporter les paquets avec précision aux endroits requis. La sécurité est un autre point à souligner : le chariot est doté de deux scanners laser sur les côtés avant, et d'un contrôleur qui permet également une utilisation manuelle.

    1. Convoyeur tampon

      Le transport des charges est stable et continu.
      Le convoyage des paquets s'effectue au moyen de notre convoyeur éprouvé. Le convoyeur est constitué de chaînes en plastique modulaires en acétal, ce qui lui confère une excellente stabilité et une efficacité maximale.
      Avantages : Peu d'entretien, service pratique ; entraînement à fréquence contrôlée ; utilisation de l'espace optimisée par la double occupation des couloirs de stockage ; pas d'effet de marche en nappe ; réduction des déchets causés par les dommages ; fonctionnement en toute sécurité.

    1. Convoyeur sur mesure

      Peu importe les obstacles, nos concepteurs peuvent les gérer
      Il faut tenir compte de plusieurs éléments lors de la conception d'une voie de transport. Certains dispositifs peuvent avoir des exigences rigoureuses en matière de conditions locales. Des obstacles tels que des piliers peuvent se présenter sur la voie de passage. Ne vous inquiétez pas, notre équipe expérimentée et compétente peut vous proposer une conception optimale. Que des dispositifs de rotation ou des convoyeurs à angle droit soient requis ou non, nous pouvons planifier les meilleurs éléments et mettre en place le chemin optimal pour votre entreprise.

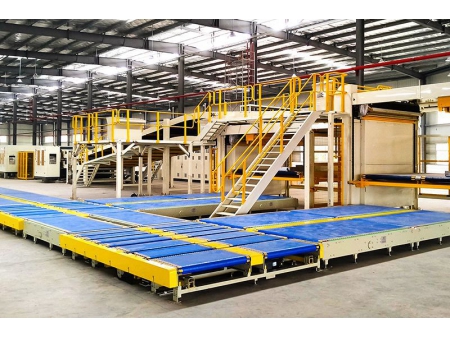

Équipement de manutention pour l'intralogistique du carton ondulé

En fonction des besoins spécifiques de nos clients, nos ingénieurs proposent une solution optimale de convoyage des cartons ondulés en alliant divers chariots de transfert et convoyeurs. Ainsi, le transport des piles de cartons ondulés se déroule de manière optimale dans les usines de production de cartons ondulés.

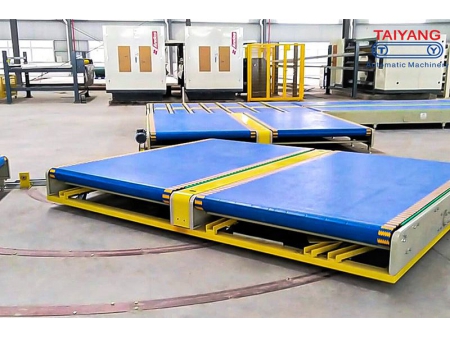

Chariot de transfert motorisé avec convoyeur à chaîne modulaire en plastique

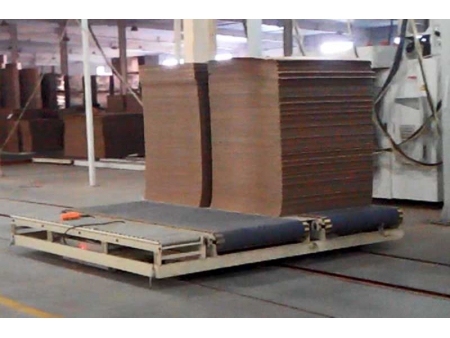

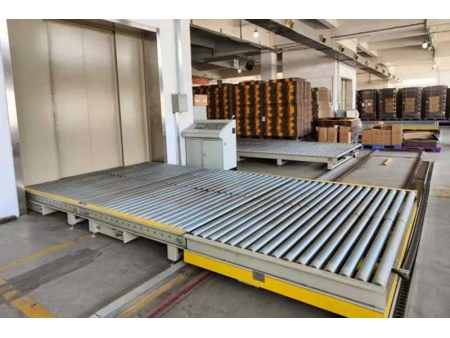

  • Chariot de transfert motorisé avec convoyeur à rouleaux
  • Chariot de transfert
    • Châssis : la structure du cadre est essentiellement soudée avec des profilés en acier de 12#/ et 10# ; roues en caoutchouc recouvertes de polyuréthane ;
    • Puissance totale : 6,25 ~ 11,5 kW, personnalisation sur demande ;
    • Type de convoyeur : chaîne/rouleau modulaire en plastique ;
    • Spécification du convoyeur en option : 2500L*2500W/2600L*2500W/2900L*2500W (personnalisation sur demande)
    • Sécurité : système mécanique anti-collision inclus, détection radar en option ;
    • Mode d'alimentation : ligne électrique aérienne ou souterraine ;
    • Automatisation : conduite entièrement automatique ou manuelle ;
    • Vitesse : 120m / min.
    Demande de Devis

    En tant que concepteur spécialisé d'équipements auxiliaires pour les usines de carton ondulé, Taiyang met à disposition des chariots de transfert très performants équipés d'un dessus à tapis roulant ou à rouleaux de convoyage. Ces chariots de transport sont développés afin de répondre aux exigences spécifiques du déplacement interne des cartons ondulés entre les lignes de production, les presses d'impression et les équipements de fabrication de boîtes en carton.

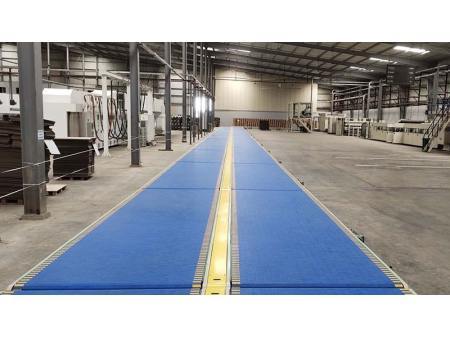

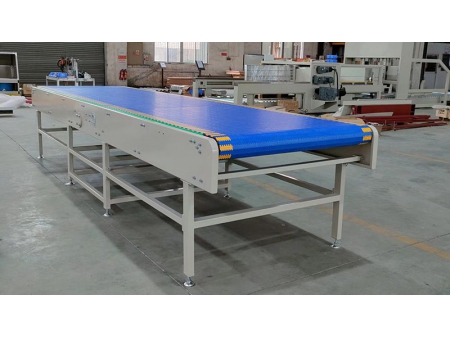

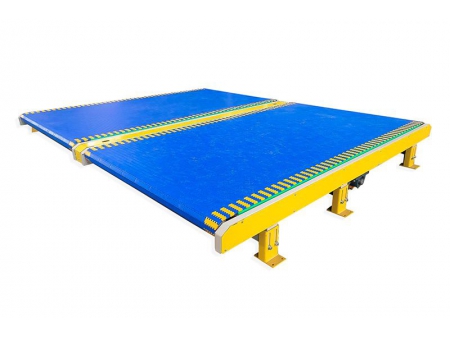

    Convoyeur à chaîne modulaire en plastique
  • Convoyeur à rouleaux

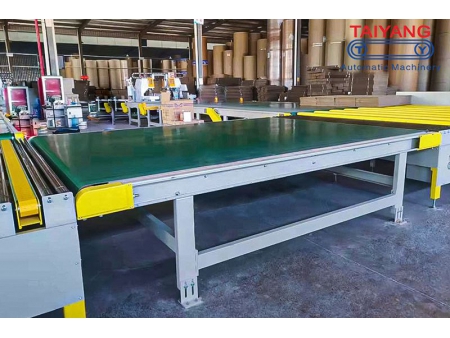

  • Convoyeur à bande
  • Convoyeur à bande modulaire en plastique
    • Puissance totale : 0,75~2,2 kW (sur mesure)
    • Type de convoyeur : Chaîne/courroie/rouleau modulaire en plastique
    • Vitesse : 18-60m/min
    • Spécification du convoyeur en option : 1600L*1500W/2500L*2500W/3600L*2500W (personnalisation sur demande)
    Demande de Devis

    Nos convoyeurs à bande modulaire pour charges légères sont des modules de systèmes de convoyage équipés de courroies à chaîne modulaire, offrant une capacité de transport longue distance des cartons et permettant l'exécution de plusieurs processus pendant le convoyage. Ce convoyeur à bande modulaire pour charges légères permet le transport des cartons à travers des trajectoires horizontales, verticales et inclinées. Il surmonte les inconvénients des déchirures, de l'usure, des coupures, des perforations et de la corrosion qui surviennent fréquemment avec les convoyeurs à bande traditionnels.


    Nous reconnaissons que la sécurité de la production et la qualité des produits sont les deux aspects essentiels pour les fabricants de carton ondulé. Afin de répondre aux exigences du marché en termes de rendement élevé et de limiter les détériorations des cartons, qui sont fréquentes avec les systèmes de transport classiques, nous mettons à disposition un convoyeur à bande modulaire robuste. Ce dispositif assure le déplacement des cartons depuis la ligne de fabrication du carton ondulé jusqu'au stockage final des boîtes en carton. Il constitue une alternative sécurisée et efficace aux méthodes conventionnelles de transport utilisant des palettes pour le carton ondulé.


    Convoyeurs de levage et d'abaissement, Convoyeur XY

    Il s'agit d'un système de convoyage intégrant un convoyeur droit (convoyeur à axe X) et un convoyeur à rouleaux avec élévateur (convoyeur à axe Y). Par conséquent, il peut également être appelé convoyeur XY. Il est facile de concevoir une ligne d'automatisation avec la possibilité de changer la direction du convoyeur.

    • Convoyeur droit : en option avec une bande modulaire en plastique ou un rouleau.
    • Puissance totale : 2,25 kW (ou personnalisée)
    • Convoyeur avec élévateur : en option avec une bande modulaire en plastique ou une chaîne
    • Élévateur : coussin d'air
    • Spécifications du convoyeur en option : 2500L*2500W/3600L*2500W (ou sur mesure)
    Demande de Devis

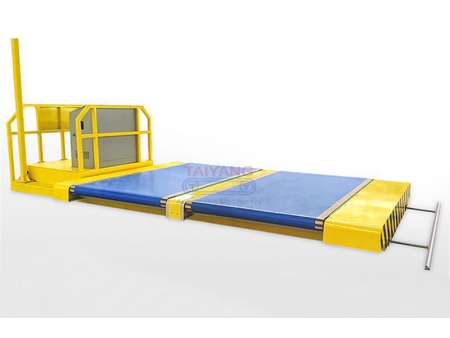

    Chariot de transfert pivotant à 90° avec convoyeur à chaîne modulaire en plastique
    Chariot de transfert pivotant, Plateau pivotant
    • Châssis : la structure du châssis est principalement soudée avec des canaux en acier 10#/ et 8# ; roues en caoutchouc recouvertes de polyuréthane ;
    • Type de convoyeur : Courroie/rouleau modulaire en plastique ;
    • Sécurité élevée : barrière de sécurité de 1500 mm de haut
    • Angle de rotation : 0°-90° / 180°.
    • Vitesse : 32m/min
    • Spécification du convoyeur en option : 2500-3000L*2500-3600W (ou personnalisé)
    Demande de Devis

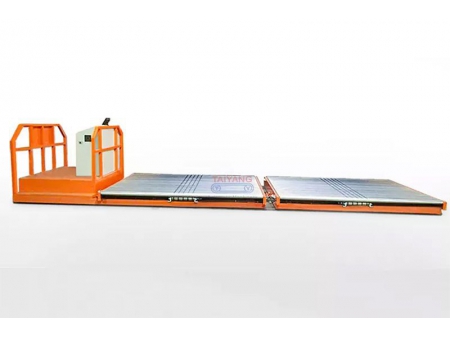

    Chariot navette automatique

    Ce chariot permet le transport point à point entre les convoyeurs, afin de maintenir les performances et l'efficacité de l'intralogistique tout en réduisant le nombre de convoyeurs ou de voies réservées au transport.

    • Châssis : la structure du cadre est généralement soudée avec des profilés en acier de 12#/ et 10# ; roues en caoutchouc recouvertes de polyuréthane ;
    • Puissance totale : 2,75 kW, personnalisation sur demande ;
    • Type de convoyeur : chaîne/rouleau modulaire en plastique ;
    • Sécurité : détection radar en option ;
    • Mode d'alimentation : ligne électrique aérienne ou souterraine ;
    • Automatisation : entièrement automatique ;
    • Spécification du convoyeur en option : 2500-3000L*1500~2500W (personnalisation sur demande)
    Demande de Devis

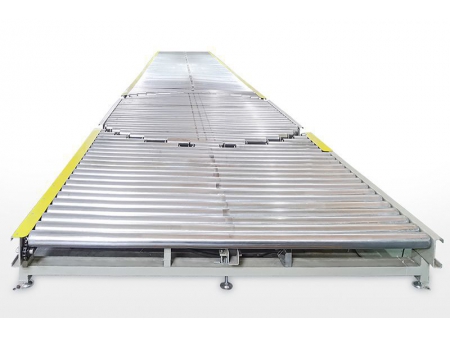

    Plateau pivotant de 180° pour convoyeur à rouleaux motorisés
    Plateau pivotant pour convoyeur à rouleaux motorisés
    • Châssis : la structure du châssis est composée principalement de profilés soudés en acier 12#/ et 10# ; roues en caoutchouc recouvertes de polyuréthane ;
    • Type de convoyeur : chaîne/rouleau modulaire en plastique
    • Angle de rotation : 0°~360
    • Vitesse : ≤ 32m/min
    • Spécification du plateau rotatif : ⌀ 2500/3300 (ou personnalisé)
    Demande de Devis

    Convoyeur à table de transfert à billes & Plateau pivotant à rouleaux
    • Puissance totale : 2,05 kW ou personnalisée
    • Vitesse du convoyeur : 35m/min
    • Type de convoyeur : à billes d'acier/à rouleaux
    • Type de rotation : courroie modulaire en plastique à billes en option ou système de levage et de rotation
    • Vitesse de rotation : 90° en 2s
    • Spécification du convoyeur en option : 2000L*1600W/2500L*2500W (personnalisation sur demande)
    Demande de Devis

    Convoyeur courbe
    • Puissance totale : 0,75~2,2kW
    • Type de convoyeur : chaîne/rouleau modulaire en plastique
    • Angle de rotation : 0°-90°
    • Spécification du convoyeur : 1200 mm de largeur, R1200/R2450 mm
    Demande de Devis

    Le convoyeur à rouleaux par gravité est un système de transport très économique et polyvalent, largement utilisé dans de nombreuses applications. Connu pour sa capacité à simplifier les opérations et à améliorer la productivité, ce convoyeur gravitaire se distingue par sa grande flexibilité dans le déplacement des cartons ondulés à travers le système de convoyage. Il permet ainsi de transporter un plus grand volume de marchandises simultanément sur de longues distances au sein de l'espace de travail, tout en réduisant considérablement les tâches de manutention manuelle.


    Chariot de transfert manuel
    • Châssis : essentiellement soudé avec des cornières en acier 10# et des rails en acier 8#, avec des roues en acier.
    • Diamètre des rouleaux : 45mm/50mm/60mm/76mm ou personnalisé
    • Spécification du convoyeur en option : 2500L*1600W/2500L*2500W (personnalisation sur demande)
    Demande de Devis

    Convoyeur à rouleaux extensible
    • Cadre du convoyeur : fabriqué à partir d'un tube d'acier carré de 50*59 et d'une plaque d'acier de 3 mm.
    • Diamètre du rouleau : 50 mm
    • Spécification du convoyeur : 1000L*1000W (personnalisation sur demande)
    Demande de Devis

    Distributeur automatique de carton
    • Le distributeur de carton est raccordé au convoyeur de la station d'empilage de la ligne de production de carton ondulé. Il est destiné à placer automatiquement le carton de base avant d'acheminer la pile de carton. Cette opération permet d'éviter d'endommager le fond de la pile et de protéger le bord inférieur, ce qui réduit la quantité de déchets générés.
    • Des rouleaux supportent le carton, ce qui permet un convoyage en douceur du carton.
    • Le recours à un convoyeur à chaîne et à un bloc permet d'éviter d'endommager le carton lorsqu'il est poussé.
    • La limite de hauteur garantit que le carton est livré un par un.
    • Le système de contrôle automatique entre la ligne d'onduleuse et le distributeur de carton est entièrement intégré. Le distributeur de carton fonctionne ainsi de manière synchronisée avec la section d'empilage.
    Demande de Devis

    Afin de répondre aux exigences actuelles du marché en matière de réduction des pertes de matériaux, le département R&D de Taiyang a mis au point un système de préhension par aspiration pour la manutention du carton. Ce manipulateur utilise des ventouses permettant de saisir fermement le carton sans endommager sa face inférieure. Ainsi, les problèmes de détérioration du carton lors du levage et du transport sont efficacement résolus.


    Table de transfert à billes
    • La table de transfert à billes est la solution idéale lorsque le produit doit être tourné ou déplacé dans plus d'une direction.
    • Boule en acier : 1-1,5 pouce
    • Spécification : personnalisable
    Demande de Devis

    L'échangeur de palette automatique est conçu pour empiler de manière autonome des lots de carton ondulé sur des palettes fabriquées en bois, en plastique ou en métal. Il s'agit d'une solution idéale pour automatiser le chargement des cartons depuis la ligne de production jusqu'aux palettes. Notre système automatisé d'insertion de palettes est composé d'un convoyeur dédié et d'un ensemble de barrières pneumatiques de retenue.
