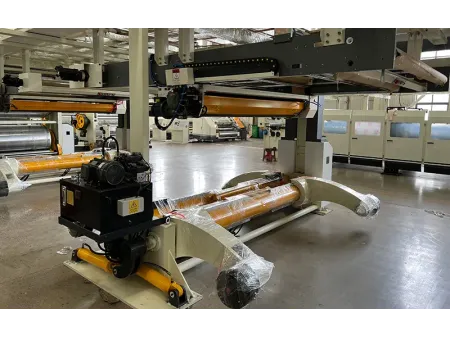

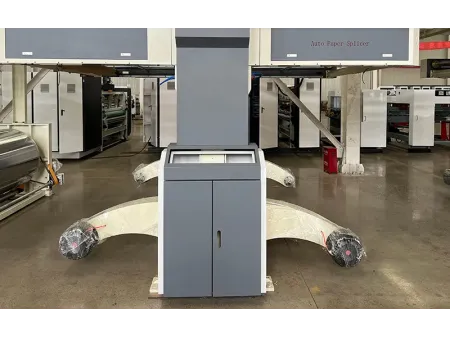

Porte-bobines hydraulique pour onduleuse
Demande de devis
Machines individuelles pour la production de cartons ondulés
Dérouleur sans arbre pour un maintien sécurisé des bobines et une alimentation automatique du papier dans les lignes onduleuses
Charge maximale : 4000 kgLe support de bobine hydraulique ou cage de laminoir hydraulique utilise un système d’entraînement hydraulique pour effectuer le serrage, le levage et le déplacement latéral, permettant un fonctionnement entièrement automatisé avec une grande efficacité, une réduction de l’effort manuel et des options de personnalisation flexibles. Les paramètres de conception sont très flexibles, prenant en charge des systèmes de freinage multipoints ainsi que le chargement des bobines sur les deux faces, afin d’accueillir des rouleaux de papier de différentes largeurs et poids.
Spécifications Techniques
| Largeur de papier de serrage, mm | Min. 800; Max. 1600 |
| Diamètre maximal du rouleau de papier, mm | Ø1500 |
| Diamètre de l'arbre principal, mm | Ø242 |
| Poids unitaire, kg | Max. 3000 |
| Pression de service de l'alimentation en air, MPa | 0.4-0.8 |
| Pression de service du système hydraulique, MPa | 16-18 |
| Vérin hydraulique de levage | Ø100x440mm |
| Vérin hydraulique de serrage | Ø63x1300mm |
| Puissance du moteur du groupe hydraulique | 3kW, 380V, 50Hz |
| Tension de l'électrovanne du système hydraulique | 220V, 50Hz |
| Puissance totale | 4kW |
| Mode de freinage | Freinage multipoint |
| Mode d'entraînement | Levage hydraulique des bras |
| Fonction de déplacement | Déplacement latéral central gauche-droite |
| Longueur du rail de guidage, mm | 6000 |
| Méthode de chargement | Chariot manuel |
| Marque du contacteur et du bouton-poussoir | Siemens |
| Marque de l'électrovanne | AirTAC |
