Profileuse

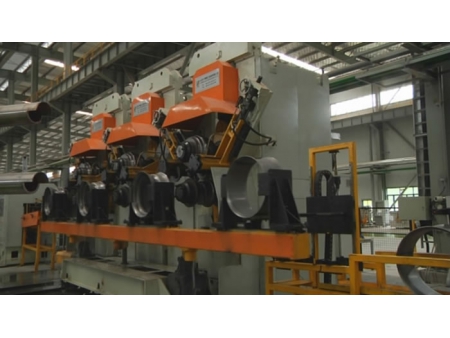

La profileuse, aussi appelée machine de profilage pour jantes, est utilisée pour le profilage de rouleau symétrique et asymétrique de jantes automobiles en acier. L'équipement de profilage de rouleau consiste en une machine principale, un système de transmission hydraulique, un système pneumatique, un système de contrôle PC et un système de lubrification.
Généralement, les lignes de production jantes de petites et de larges dimensions effectuent 3 procédés afin de compléter le profilage de jante. Chaque procédé de cette ligne de profilage à rouleaux utilise un set de profileuses. Cependant, la ligne de production de jantes ultra larges complète les opérations de profilage de jante en 4 procédés. Le quatrième correspond au profilage de la presse à rouleau.

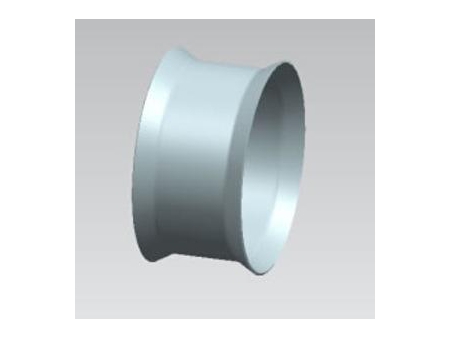

- 1er procédé: Profilage

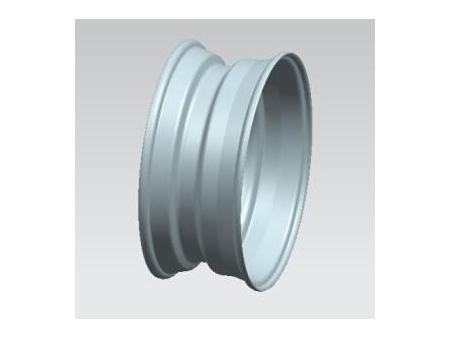

- 2e procédé: Profilage

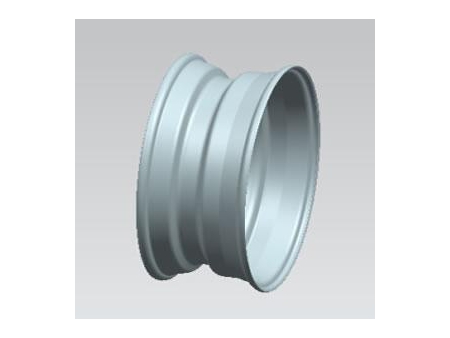

- 3e procédé: Profilage

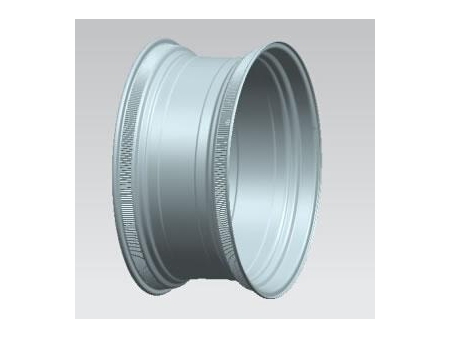

- 4e procédé: profilage de motif antidérapant
Caractéristiques principales
1. La filière de profilage de cette machine à profiler les jantes est disponible avec une conception de démontage aisé, ce qui assure un changement rapide de filière, contrôlant le procédé de changement pour seulement 30 minutes.

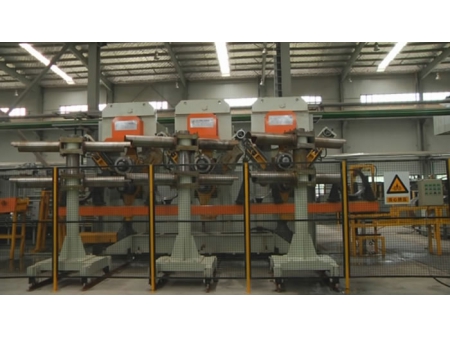

2. Les deux lignes de petites et de grandes jantes utilisent souvent 3 profileuses qui partagent les mêmes mécanismes de chargement et de déchargement. Ces systèmes utilisent une conception à 3 procédés et 4 emplacements, ce qui économise et améliore l'efficience de production.
3. La conception entre l'unité de chargement et de déchargement et la machine principale permet des opérations manuelles et automatiques.
4. Les filières de profilage sont conçues symétriques ou asymétriques suivant les demandes de procédé.
5. Les arbres supérieurs et inférieurs de la ligne à profiler à rouleaux sont entraînés hydrauliquement. Durant le profilage de jante, la vitesse de rotation des rouleaux supérieurs et inférieurs est automatiquement ajustée.
6. L'arbre peut être ajusté sur les angles d'inclinaison et directions axiales. Ceci permet à chaque partie de la surface du rouleau une uniformité de tension, assurant la précision.
7. L'espace entre la bride inférieure et supérieure est ajustable tel que sa vitesse d'alimentation.
8. La course du rail de guidage latéral de la profileuse est aussi ajustable.
- Appareil en option pour le changement rapide de filière
- Mécanisme de chargement et de déchargement automatique avec une conception à trois procédés et quatre emplacements.
| Numéro | Articles | Paramètres | |||
| 1 | Modèle | | | | |
| 2 | Force de profilage | 230KN | 400KN | 500KN | |
| 3 | Puissance moteur de système hydraulique | 62.5Kw | 82.5Kw | 165Kw | |
| 4 | Longueur de moule sur la broche | 350mm | 670mm | 900mm | |
| 5 | Vitesse de broche supérieure et inférieure | 220r/min | 200r/min | 200r/min | |
| 6 | Matériau de broche et de diamètre | 40Cr, 140mm | 40Cr, 200mm | 40Cr, 220mm | |
| 7 | Espace entre la broche inférieure et extérieure | 240~380mm | 340~480 | 380~520 | |
| 8 | Course de broche inférieure | 140mm | 140mm | 140mm | |
| 9 | Vitesse d'alimentation de la broche inférieure ajustable | 2~10mm/s | 2~10mm/s | 2~10mm/s | |
| 10 | Angle d'inclinaison ajustable de la broche inférieure | -0.35 ° ~0.17 ° | ±0.35° | ±0.35° | |
| 11 | Roulement de guide latéral (linéaire) | Course | 100mm | 140mm | 160mm |
| Course ajustable | 50mm | 50mm | 50mm | ||
| 12 | Diamètre maximum de rouleau de guidage | 200mm | 220mm | 240mm | |
| 13 | Tension d'entrée nominal | 380V | 380V | 380V | |
| 14 | Courant d'entrée nominal | 62.5Kw | 82.5Kw | 165Kw | |
| 15 | Section de cordon d'alimentation (cuivre) | Noyau simple 70mm2 (3 2) | Noyau simple 90mm2 (3 2) | Noyau simple 180mm2 (3 2) | |
| 16 | Consommation d'eau de refroidissement hydraulique | 2000L /h | 3000L /h | 4000L /h | |
Modèle: GX-23/300
Force de profilage: 230KN
Puissance moteur de système hydraulique: 62.5Kw
Longueur de moule sur la broche: 350mm
Vitesse de broche supérieure et inférieure: 220r/min
Matériau de broche et de diamètre: 40Cr, 140mm
Espace entre la broche inférieure et extérieure: 240~380mm
Course de broche inférieure: 140mm
Vitesse d'alimentation de la broche inférieure ajustable: 2~10mm/s
Angle d'inclinaison ajustable de la broche inférieure: -0.35 ° ~0.17 °
Roulement de guide latéral (linéaire) Course: 100mm (50mm Course ajustable)
Diamètre maximum de rouleau de guidag: 200mm
Tension d'entrée nominal: 380V
Courant d'entrée nominal: 62.5Kw
Section de cordon d'alimentation (cuivre): Noyau simple 70mm2 (3 2)
Consommation d'eau de refroidissement hydraulique: 2000L /h
Modèle: GX-45/600
Force de profilage: 400KN
Puissance moteur de système hydraulique: 82.5Kw
Longueur de moule sur la broche: 670mm
Vitesse de broche supérieure et inférieure: 200r/min
Matériau de broche et de diamètre: 40Cr, 200mm
Espace entre la broche inférieure et extérieure: 340~480
Course de broche inférieure: 140mm
Vitesse d'alimentation de la broche inférieure ajustable: 2~10mm/s
Angle d'inclinaison ajustable de la broche inférieure: ±0.35°
Roulement de guide latéral (linéaire) Course: 140mm (50mm Course ajustable)
Diamètre maximum de rouleau de guidag: 220mm
Tension d'entrée nominal: 380V
Courant d'entrée nominal: 82.5Kw
Section de cordon d'alimentation (cuivre): Noyau simple 90mm2 (3 2)
Consommation d'eau de refroidissement hydraulique: 3000L /h
Modèle: GX-48/800
Force de profilage: 500KN
Puissance moteur de système hydraulique: 165Kw
Longueur de moule sur la broche: 900mm
Vitesse de broche supérieure et inférieure: 200r/min
Matériau de broche et de diamètre: 40Cr, 220mm
Espace entre la broche inférieure et extérieure: 380~520
Course de broche inférieure: 140mm
Vitesse d'alimentation de la broche inférieure ajustable: 2~10mm/s
Angle d'inclinaison ajustable de la broche inférieure: ±0.35°
Roulement de guide latéral (linéaire) Course: 160mm (50mm Course ajustable)
Diamètre maximum de rouleau de guidag: 240mm
Tension d'entrée nominal: 380V
Courant d'entrée nominal: 165Kw
Section de cordon d'alimentation (cuivre): Noyau simple 180mm2 (3 2)
Consommation d'eau de refroidissement hydraulique: 4000L /h
