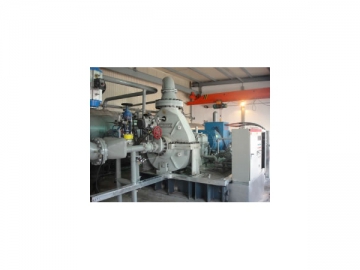

Turbine à vapeur (Turbine avec système à cycle organique de Rankine)
La turbine à vapeur utilise un composé organique au lieu de l'eau comme fluide de travail. Elle peut recycler la chaleur à basse température (70 ~ 300 ℃), à savoir les eaux chaudes usées, le gaz d'échappement, l'énergie solaire et l'énergie géothermique, pour le cycle organique de Rankine (ORC). Ce type de turbine à vapeur ORC a été utilisé dans diverses industries, à savoir dans l’industrie de l'acier, du ciment, chimique, de la céramique, du verre, des métaux non ferreux, et ainsi de suite.
Caractéristiques de la turbine à vapeur
1. La turbine ORC a l’avantage d’utiliser différents types de chaleur de 70 ℃ à 300 ℃, en fonction des différentes méthodes.
2. Aucun équipement sous vide n’est nécessaire, mais le système doit être utilisé à contre- pression.
3. L'installation de la turbine à vapeur à contre- pression est assez simple. Les autres caractéristiques comprennent la structure raisonnable, la performance de travail stable et le rendement énergétique élevé.
4. Nous pouvons fournir l'équipement approprié en fonction de votre source de chaleur.
Paramètres techniques de la turbine à vapeur
| Modèles | Capacité (MW) | Pression d’entrée (MPa) | Température d’entrée(℃) | Pression d'échappement (MPa) |
| 0.26 | 0.976 | 115 | 0.154 | |
| 0.5 | 0.976 | 115 | 0.154 | |
| 1 | 3.6 | 160 | 0.25 | |
| 2 | 3.6 | 160 | 0.25 | |
| 3 | 3.3 | 205 | 0.116 |
Remarque: N’hésitez pas à nous contacter pour plus de paramètres. Les turbines à vapeur personnalisées sont également disponibles selon vos besoins.
Cycle organique de Rankine (ORC) technologie de cogénération

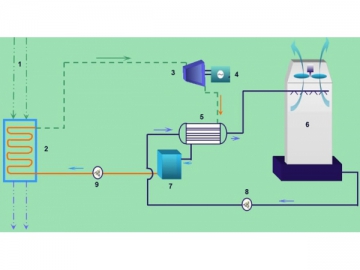

Schéma du cycle organique de Rankine (ORC) système de cogénération à chaleur d'échappement à basse température
1. Chaleur d'échappement à basse température
2. Chaudière de récupération de chaleur avec fluide de travail organique
3. Turbine ORC
4. Générateur
5. Condenseur
6. Tour de refroidissement
7. Réservoir de liquide
8. Pompe de circulation
9. Pompe à réfrigérant
