Moteur pas à pas hybride rond 2 phases 1.8 degrés taille 86mm
Demande de devis

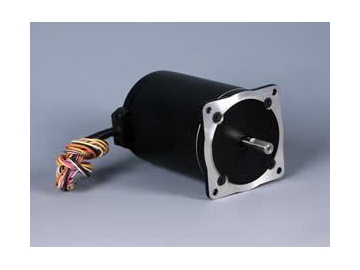

Moteur pas à pas hybride rond 1.8° taille 86mm
Caractéristiques
Ce moteur pas à pas hybride rond est caractérisé par une haute précision, un grand couple, une faible inertie, un faible bruit.
Application
Industrie publicitaire: machine de gravure, machine d'impression
Industrie textile: machine à tricoter rectiligne, machine à tricoter circulaire, machine informatisée de chaussette jacquard
| Articles | Spécifications |
| Angle de pas | 1.8° |
| Précision de l'angle de pas | ±5% (pas intégral, à vide) |
| Précision de résistance | ±10% |
| Exactitude d'inductance | ±20% |
| Température de levage | 80℃ Max. (courant nominal, 2 phases) |
| Température ambiante | -20℃~ 50℃ |
| Résistance à l'isolation | 100MΩ Min., 500VDC |
| Rigidité diélectrique | 820V AC, 1s, 3mA |
| Lecture radiale | 0.02 Max. (charge 450 g) |
| Lecture axiale | 0.08 Max. (charge 450 g) |
| Force radiale maximale | 220N (20mm à partir de la bride) |
| Force axiale maximale | 60N |
| Modèle | Courant par phase | Résistance par phase | Inductance par phase | Couple de maintien | Nombre de conduites | Inertie du rotor | Poids | Couple de détente | Longueur | |
| Axe simple | Double axe | A | Ω | mH | Kg·cm | # | g·cm2 | kg | kg·cm | mm |
| FL86ST62-4506A | FL86ST62-4506B | 4.5 | 0.4 | 1.4 | 13 | 6 | 560 | 1.5 | 0.8 | 62 |
| FL86ST62-1256A | FL86ST62-1256B | 1.25 | 4.4 | 14 | 13 | 6 | ||||
| FL86ST62-1406A | FL86ST62-1406B | 14 | 20 | 60 | 13 | 6 | ||||
| FL86STH62-5904A | FL86ST62-5904B | 5.9 | 0.23 | 1.5 | 18 | 4 | ||||
| FL86ST94-4006A | FL86ST94-4006B | 4.0 | 0.75 | 4.5 | 26 | 6 | 1100 | 2.6 | 2.4 | 94 |
| FL86ST94-2006A | FL86ST94-2006B | 2.0 | 3.0 | 13 | 26 | 6 | ||||
| FL86ST94-1006A | FL86ST94-1006B | 1 | 12 | 72 | 26 | 6 | ||||
| FL86ST94-5604A | FL86ST94-5604B | 5.6 | 0.38 | 3.9 | 35 | 4 | ||||
| FL86ST134-6706A | FL86ST134-6706B | 6.7 | 0.45 | 2 | 36 | 6 | 1800 | 3.6 | 3.6 | 134 |
| FL86ST134-4006A | FL86ST134-4006B | 4.0 | 1.25 | 6.6 | 36 | 6 | ||||
| FL86ST134-1806A | FL86ST134-1806B | 1.8 | 6.5 | 41 | 36 | 6 | ||||
| FL86ST134-5604A | FL86ST134-5604B | 5.6 | 0.63 | 6.6 | 50 | 4 | ||||
