Câble d’alimentation isolé XLPE résistant au froid

Demande de devis

À propos de: http://tongdacable.fr/3-5-control-cable-xlpe-insulated.html

Le câble d'alimentation isolé XLPE résistant au froid est adapté aux lignes de distribution et de transmission qui fonctionne à basses températures et la tension nominale est de 35kV ou moins. Nos produits peuvent maintenir d'excellentes propriétés mécaniques et électriques même à -40°C, aussi des performances stables sont offertes.

Caractéristiques
1. Pour les applications de long terme, la température opératoire maximum du conducteur est de 90°C et la valeur minimum est de -40°C.
2. Durant les courts-circuits qui ne durent pas plus de 5 secondes, la température maximum du conducteur n'est pas de 250°C.
3. Notre produit offre des performances d'excellente résistance au froid et il n'y a pas de craquelures visibles même si la gaine résistante au froid est testée à -40°C durant 16 heures et le test est en concordance avec le standard GB/T 2951 standard.
4. Lors de l'installation de notre produit, la température ambiante ne doit pas être inférieure à -10°C et il a également des exigences pour le rayon de courbage. Le rayon de courbure ne doit pas être inférieur à 15 fois et 20 fois le diamètre du câble pour le type âme unique et âme multiple.
5. Le câble d'alimentation isolé XLPE résistant au froid est doté d'une taille et d'un poids similaire en comparaison au câble d'alimentation isolé XLPE de même spécification.

Type et descriptions

Type		Descriptions
Âme Cu	Âme Al	Descriptions
YJYH YJY23H YJY33H YJY43H	YJLYH YJLY23H YJLY33H YJLY43H	Câble d'alimentation résistant au froid, gaine PE, isolation XLPE, âme Cu (Al) Câble d'alimentation résistant au froid, gaine PE, blindage à bande acier, isolation XLPE, âme Cu (Al) Câble d'alimentation résistant au froid, gaine PE, blindage à fil acier fin, isolation XLPE, âme Cu (Al) Câble d'alimentation résistant au froid, gaine PE, blindage à fil acier épais, isolation XLPE, âme Cu (Al)

Paramètres techniques

Type		No.d'âme	Tension nominale (kV)
Type			0.6/1	1.8/3	3.6/6, 6/6	6/10, 8.7/10	8.7/15	18/20, 26/35
Âme Cu	Âme Al		Section transversale nominale (mm²)
YJYH	YJLYH	1	2.5~1000	10~1000	25~1200	25~1200	35~1200	50~1200
YJY33H	YJLY33H		10~1000	10~1000	25~1200	25~1200	35~1200	50~1200
YJY43H	YJLY43H		10~1000	10~1000	25`1200	25~1200	35~1200	50~1200
YJYH	YJLYH	2	2.5~300	10~300	25~300	25~300	35~300	-
YJY23H	YJLY23H		4~300	10~300	25~300	25~300	35~300	-
YJY33H	YJLY33H		4~300	10~300	25~300	25~300	35~300	-
YJY43H	YJLY43H		4~300	10~300	25~300	25~300	35~300	-
YJYH	YJLYH	3	2.5~300	10~300	25~300	25~300	35~300	-
YJY23H	YJLY23H		4~300	10~300	25~300	25~300	35~300	-
YJY33H	YJLY33H		4~300	10~300	25~300	25~300	35~300	-
YJY43H	YJLY43H		4~300	10~300	25~300	25~300	35~300	-
YJYH	YJLYH	3 1	2.5~300	10~300	25~300	25~300	35~300	-
YJY23H	YJLY23H		4~300	10~300	25~300	25~300	35~300	-
YJY33H	YJLY33H		4~300	10~300	25~300	25~300	35~300	-
YJY43H	YJLY43H		4~300	10~300	25~300	25~300	35~300	-
YJYH	YJLYH	4 1 5 3 2	2.5~300	10~300	25~300	25~300	35~300	-
YJY23H	YJLY23H		4~300	10~300	25~300	25~300	35~300	-
YJY33H	YJLY33H		4~300	10~300	25~300	25~300	35~300	-
YJY43H	YJLY43H		4~300	10~300	25~300	25~300	35~300	-

Résistance DC du conducteur à 20°C

Section transversale nominale (mm²)	Résistance DC max à 20°C (Ω/km)		Section transversale nominale (mm²)	Résistance DC max à 20°C (Ω/km)
Section transversale nominale (mm²)	Âme Cu	Âme Al	Section transversale nominale (mm²)	Âme Cu	Âme Al
1.5	12.1	-	95	0.193	0.320
2.5	7.41	-	120	0.153	0.253
4	4.61	-	150	0.124	0.206
6	3.08	-	185	0.0991	0.164
10	1.83	3.08	240	0.0754	0.125
16	1.15	1.91	300	0.0601	0.100
25	0.727	1.20	400	0.0470	0.0778
35	0.524	0.868	500	0.0366	0.0605
50	0.387	0.641	630	0.0283	0.0469
70	0.268	0.443	800	0.0221	0.0367

Longueur du câble
1. La longueur du câble unique ne doit pas être inférieure à 100m ou la longueur est négociable.
2. L'erreur de longueur est dans les ±1%.

Emballage de câble, transport et stockage
1. Le câble d'alimentation résistant au froid doit être bien emballé et livré dans des fûts comme l'exige la norme GB 4005.
2. Les câbles courts dont le poids n'est pas de plus de 80 kg peuvent être emballés en bobine.
3. Il est préférable de ne pas exposer ce produit à l'environnement ambiant, et les fûts ne doivent pas être posés à plat.
4. Pendant le transport, il ne convient pas de jeter les fûts depuis une position élevée, et le produit doit être bien protégé contre tout dommage.
5. Il ne convient pas de lever plusieurs fûts de câble en même temps, de plus les fûts doivent être placés de manière stable dans un camion, bateau ou autre véhicule. En outre, ils doivent être convenablement fixés via une méthode appropriée pour éviter toute collision ou dégringolade.

Structure

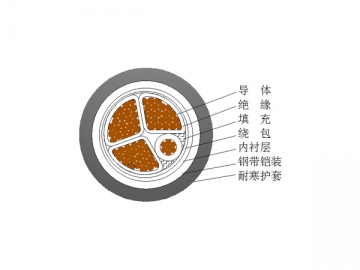

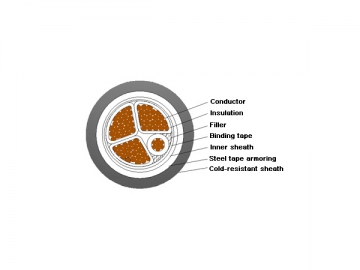

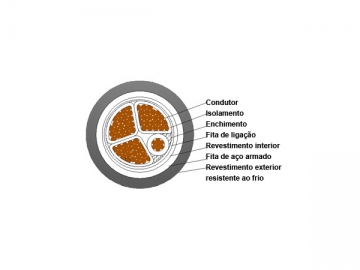

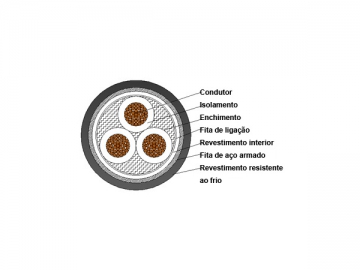

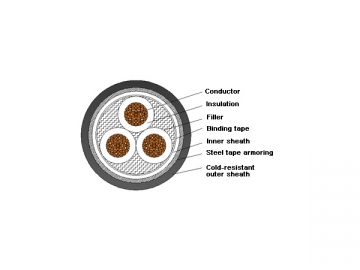

Câble d'alimentation résistant au froid 3 1 basse tension	Câble d'alimentation résistant au froid 3 tension moyenne
