Té mécanique rainuré / Système de tuyauteries rainurées
Présentation du produit

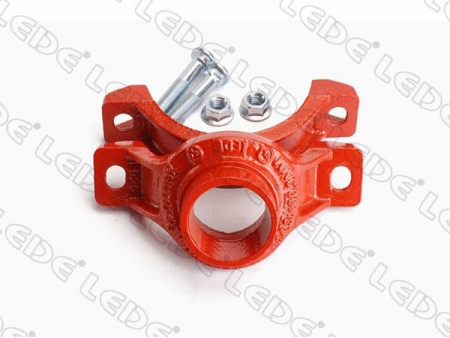

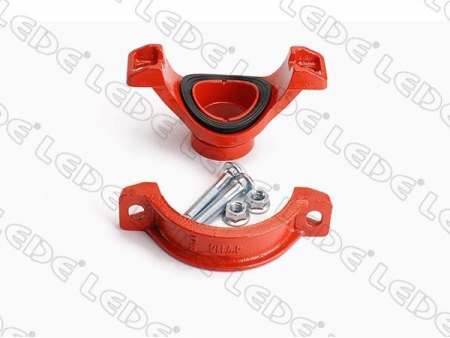

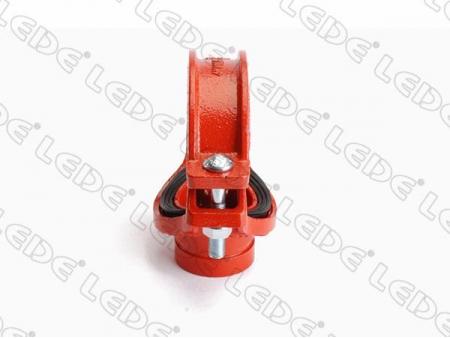

Les tés mécaniques sont des raccords de tuyauterie appliqués pour remplacer les raccords coulés à écoulement intégral. Le té mécanique rainuré est coulé en fonte ductile en deux moitiés égales: l'une étant la sortie et l'autre la bretelle. Sa conception est la suivante; un trou surdimensionné est percé ou découpé dans la conduite à l'endroit où le branchement ou le dispositif est nécessaire. Le té mécanique est assemblé autour du tuyau et le collier positionné à l'intérieur du trou, avec un joint en caoutchouc résilient adapté à ce système de tuyauterie qui est enfermé. Les boulons sont ensuite fixés pour un raccordement en toute sécurité. Les tés mécaniques permettent de raccorder la tuyauterie directement dans le système. Les sorties de raccords sont fournies avec des filetages femelles (FPT) ou des tuyaux rainurés. Ce sont des raccords de tuyauterie qui permettent d'économiser de la main-d'œuvre. Ils sont dotés d’une flexibilité remarquable et des économies considérables en matière de main-d'œuvre et de matériaux.
Caractéristiques
Construction en fonte ductile
Peinture orange sans plom
Conforme aux normes ASTM A536
Homologué UL, approuvé FM

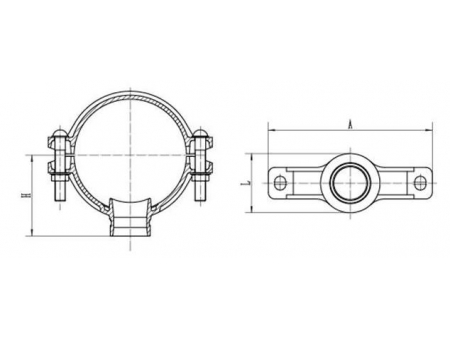

| Taille nominale mm/pouce | Diamètre extérieur du tube mm/pouce | Dimensions | Boulon/Écrou | Dimension du trou (mm) | Pression de service (psi) | ||
| A | L | H | No.- taille (mm) | ||||
| mm | mm | mm | |||||
| 50× 25 | 60.3× 33.7 | 120 | 64 | 70 | 3/8×2 (M10×50) | φ38 | 300 |
| 2× 1 | 2.375× 1.327 | ||||||
| 50× 32 | 60.3× 42.4 | 120 | 72 | 70 | φ46 | ||
| 2x11/4 | 2.375× 1.669 | ||||||
| 50× 40 | 60.3× 48.3 | 120 | 72 | 70 | φ46 | ||
| 2x11/2 | 2.375× 1.9 | ||||||
| 65× 25 | 73× 33.7 | 139 | 64 | 73 | 3/8×2-1/8 (M10×55) | φ38 | |
| 21/2x1 | 2.875× 1.327 | ||||||
| 65× 32 | 73× 42.4 | 139 | 72 | 73 | φ46 | ||
| 21/2x11/4 | 2.875× 1.669 | ||||||
| 65× 40 | 73× 48.3 | 139 | 79 | 75 | φ53 | ||
| 21/2x11/2 | 2.875× 1.9 | ||||||
| 65× 25 | 76.1× 33.7 | 139 | 64 | 73 | φ38 | ||
| 21/2x1 | 3× 1.327 | ||||||
| 65× 32 | 76.1× 42.4 | 139 | 72 | 73 | φ46 | ||
| 21/2x11/4 | 3× 1.669 | ||||||
| 65× 40 | 76.1× 48.3 | 139 | 79 | 75 | φ53 | ||
| 21/2x11/2 | 3× 1.9 | ||||||
| 80×25 | 88.9×33.7 | 155 | 64 | 82 | φ38 | ||
| 3× 1 | 3.5× 1.327 | ||||||
| 80× 32 | 88.9× 42.4 | 155 | 72 | 82 | φ46 | ||
| 3x11/4 | 3.5× 1.669 | ||||||
| 80× 40 | 88.9× 48.3 | 155 | 79 | 82 | φ53 | ||
| 3x11/2 | 3.5× 1.9 | ||||||
| 80× 50 | 88.9× 60.3 | 155 | 90 | 82 | φ64 | ||
| 3× 2 | 3.5× 2.375 | ||||||
| 100×50 | 108×60.3 | 172 | 90 | 92.5 | 1/2×2-5/8 (M12×65) | φ64 | |
| 4×2 | 4.25×2.375 | ||||||
| 100×65 | 108×76.1 | 172 | φ80 | ||||
| 4x21/2 | 4.25×3 | ||||||
| 100×25 | 114.3×33.7 | 181 | 64 | 95.5 | φ38 | ||
| 4× 1 | 4.5×1.327 | ||||||
| 100×32 | 114.3×42.4 | 181 | 72 | 95.5 | φ46 | ||
| 4x11/4 | 4.5×1.669 | ||||||
| 100×40 | 114.3×48.3 | 181 | 79 | 95.5 | φ53 | ||
| 4x11/2 | 4.5×1.9 | ||||||
| 100×50 | 114.3×60.3 | 181 | 90 | 95.5 | φ64 | ||
| 4×2 | 4.5×2.375 | ||||||
| 100×65 | 114.3×73 | 181 | φ70 | ||||
| 4x21/2 | 4.5×2.875 | ||||||
| 100×65 | 114.3×76.1 | 181 | φ70 | ||||
| 4x21/2 | 4.5×3 | ||||||
| 100×80 | 114.3×88.9 | 181 | φ89 | ||||
| 4×3 | 4.5×3.5 | ||||||
| 125×40 | 133×48.3 | 205 | 90 | 105.5 | 1/2×3 (M12×75) | φ53 | |
| 5x11/2 | 5.25×1.9 | ||||||
| 125×50 | 133×60.3 | 205 | 100 | 105.5 | φ64 | ||
| 5×2 | 5.25×2.375 | ||||||
| 125×65 | 133×76.1 | 205 | 117 | 105.5 | φ80 | ||
| 5x21/2 | 5.25×3 | ||||||
| 125×80 | 133×88.9 | 205 | 129 | 105.5 | φ92 | ||
| 5×3 | 5.25×3.5 | ||||||
| 125×40 | 139.7×48.3 | 212 | 90 | 109 | φ53 | ||
| 5x11/2 | 5.5×1.9 | ||||||
| 125×50 | 139.7×60.3 | 212 | 100 | 109 | φ64 | ||
| 5×2 | 5.5×2.375 | ||||||
| 125×65 | 139.7×76.1 | 212 | φ70 | ||||
| 5x21/2 | 5.5×3 | ||||||
| 125×80 | 139.7×88.9 | 212 | φ89 | ||||
| 5×3 | 5.5×3.5 | ||||||
| 125×100 | 139.7×114.3 | 212 | φ114 | ||||
| 5×4 | 5.5×4.5 | ||||||
| 125×40 | 141.3×48.3 | 212 | 90 | 109 | φ53 | ||
| 5x11/2 | 5.563×1.9 | ||||||
| 125×50 | 141.3×60.3 | 212 | 100 | 109 | φ64 | ||
| 5×2 | 5.563×2.375 | ||||||
| 125×80 | 141.3×88.9 | 212 | φ89 | ||||
| 5×3 | 5.563×3.5 | ||||||
| 125×100 | 141.3×114.3 | 212 | φ111 | ||||
| 5×4 | 5.563×4.5 | ||||||
| 150×50 | 159×60.3 | 233 | 100 | 118 | 9/16×3 (M14×75) | φ64 | |
| 6×2 | 6.25×2.375 | ||||||
| 150×65 | 159×76.1 | 233 | φ80 | ||||
| 6x21/2 | 6.25×3 | ||||||
| 150×80 | 159×88.9 | 233 | φ92 | ||||
| 6×3 | 6.25×3.5 | ||||||
| 150×100 | 159.0×108.0 | 233 | 143 | 119.5 | φ104 | ||
| 6×4 | 6.25×4.25 | ||||||
| 150×100 | 159.0×114.3 | 233 | φ111 | ||||
| 6×4 | 6.25×4.5 | ||||||
| 150×50 | 165.1×60.3 | 239 | 100 | 121 | φ64 | ||
| 6×2 | 6.5×2.375 | ||||||
| 150×65 | 165.1×76.1 | 248 | φ80 | ||||
| 6× 2 1 / 2 | 6.5×3 | ||||||
| 150×80 | 165.1×88.9 | 239 | φ92 | ||||
| 6×3 | 6.5×3.5 | ||||||
| 150×100 | 165.1×108 | 239 | 143 | 122 | φ104 | ||
| 6×4 | 6.5×4.25 | ||||||
| 150×100 | 165.1×114.3 | 239 | φ114 | ||||
| 6×4 | 6.5×4.5 | ||||||
| 150×32 | 168.3×42.4 | 248 | 72 | 121 | 5/8×3-1/3 (M16×85) | φ46 | |
| 6x11/4 | 6.625×1.669 | ||||||
| 150×40 | 168.3×48.3 | 248 | 79 | 121 | φ53 | ||
| 6x11/2 | 6.625×1.9 | ||||||
| 150×50 | 168.3×60.3 | 239 | 100 | 121 | 9/16×3-1/3 (M14×85) | φ64 | |
| 6×2 | 6.625×2.375 | ||||||
| 150×65 | 168.3×73 | 239 | |||||
| 6x21/2 | 6.625×2.875 | ||||||
| 150×65 | 168.3×76.1 | 239 | φ70 | ||||
| 6x21/2 | 6.625×3 | ||||||
| 150×80 | 168.3×88.9 | 239 | φ89 | ||||
| 6×3 | 6.625×3.5 | ||||||
| 150×100 | 168.3×114.3 | 239 | φ114 | ||||
| 6×4 | 6.625×4.5 | ||||||
| 200×50 | 219.1×60.3 | 311 | 100 | 147.5 | 5/8×3-1/3 (M16×85) | φ64 | |
| 8×2 | 8.625×2.375 | ||||||
| 200×65 | 219.1×76.1 | 311 | φ70 | ||||
| 8x21/2 | 8.625×3 | ||||||
| 200×80 | 219.1×88.9 | 311 | φ89 | ||||
| 8×3 | 8.625×3.5 | ||||||
| 200×100 | 219.1×108 | 311 | 143 | 148.5 | φ104 | ||
| 8×4 | 8.625×4.25 | ||||||
| 200×100 | 219.1×114.3 | 311 | φ114 | ||||
| 8×4 | 8.625×4.5 | ||||||
| 200×125 | 219.1×133 | 311 | 168 | 149 | φ129 | ||
| 8×5 | 8.625×5.25 | ||||||
| 200×125 | 219.1×139.7 | 311 | 178 | 149 | φ135 | ||
| 8×5 | 8.625×5.5 | ||||||
| 250×100 | 273×114 | 379 | 3/4×3-1/2 (M20×90) | φ104 | |||
| 10×4 | 10.75×4.5 | ||||||
| 250×150 | 273×165.1 | 379 | 197.6 | 178 | φ155 | ||
| 10×6 | 10.75×6.5 | ||||||
LEDE est spécialisée dans la conception, le développement et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de té mécanique rainuré de qualité supérieure en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies et systèmes de distribution d'eau. Nous proposons différentes tailles de raccord en té mécanique rainuré pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit le té mécanique rainuré en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
