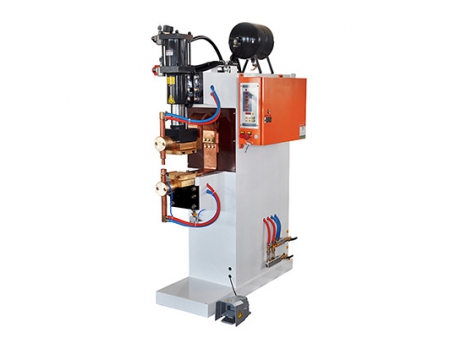

Machine de soudage par décharge de condensateurs 500J-8000J (soudage par résistance par points, soudage par projection)

Demande de devis

À propos de: http://heron-spotwelding.fr/1-2-2-8000j-resistance-spot-welding-machine.html

Machine de soudage par décharge de condensateurs 500J / 1500J
Machine de soudage par décharge de condensateurs 1500J / 3000J
Machine de soudage par décharge de condensateurs 4500J / 6000J / 8000J

Applications
La machine de soudage par décharge de condensateurs de bonne performance est principalement utilisée dans le soudage par points de haute précision et le soudage par projection des écrous de vis.

Spécifications
1. L’unité de soudage par résistance présente une puissance de 500J à 8000J.
2. Le courant de court-circuit maximum est de 14KA à 80KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 14KN à 80KN.
4. La machine de soudage par décharge de condensateurs est équipée de rails de guidage à axe circulaire.
5. Sa profondeur effective de la gorge est de 950mm.
6. L’équipement de soudage de haute fiabilité intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les exigences du client.

Paramètres techniques

Modèle #		DR-500-**	DR-1500-**	DR-1500-**	DR-3000-**	DR-4500-**	DR-6000-**	DR-8000-**
Volume du condensateur	μf	5000	15000	15000	30000	45000	60000	80000
Capacité nominale	KVA	2	3	3	5	10	19	15
Alimentation électrique	V/￠/Hz	220/1/50	220/1/50	380/1/50	380/1/50	380/1/50	380/1/50	380/1/50
Courant primaire maximal	A	22	14	14	23	26	50	40
Câble primaire	MM2	2.5	6	6	16	16	16	25
Courant de court-circuit maximum	KA	22	20	20	28	38	45	65
Cycle de travail nominal	%	50	50	50	50	50	50	50
Tension à vide au secondaire	V	10	10	10	10	10/11.4	10/12	10/12
Taille du cylindre de soudage	￠*L	φ50*50	φ80*60	φ80*60	φ100*60	φ160*80	φ160*100	φ200*150
Pression maximale de soudage @ 0.5MPa	N	600	2500	2500	3900	10000	9500	15000
Pression d'air compressé	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
Consommation d'eau de refroidissement	L/MIN	*	*	*	*	*	8	8
Consommation d'air compressé	L/point de soudage	0.14	1.43	1.43	2.28	5.84	5.84	9.24
Profondeur de gorge	MM	116	315	315	340	420	427	306
Ecartement des bras	MM	115	195	305	301	363	315	401
Taille des électrodes	MM	￠12	￠25	￠25	￠25	￠30	￠30	*
Dimensions	H(MM)	1228	1370	1460	1460	1810	1900	2370
	L(MM)	670	550	1110	1110	1461	1239	1300
	W(MM)	550	710	680	680	675	751	1285

Heron est une entreprise spécialisée dans la conception et la fabrication des machines de soudage par décharge de condensateurs 500J-8000J et des machines de soudage par points de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance, machine de soudage à la molette, machine de soudage à moyenne fréquence, robot de soudage par points, pour les clients partout dans le monde.
