Machine de soudage par décharge de condensateurs 10KJ-120KJ (soudage par points, soudage par projection)

Demande de devis

À propos de: http://heron-spotwelding.fr/1-2-1-120kj-capacitor-discharge-resistance-welding-machine.html

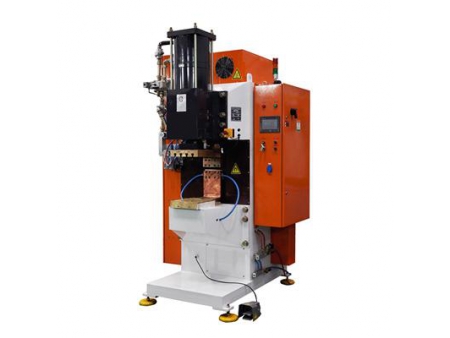

Machine de soudage par décharge de condensateurs 10000J /15000J

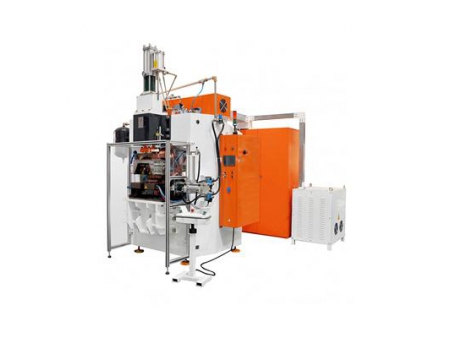

Machine de soudage par décharge de condensateurs 20000J ~50000J
Machine de soudage par décharge de condensateurs 80000J /120000J

Applications
La machine de soudage par décharge de condensateurs de configuration élevée est principalement appliquée dans le soudage par projection des points multiples et des écrous de vis. Elle est spécialisée dans le soudage par projection des écrous de vis en acier formé à chaud et en acier galvanisé.

Description
La machine de soudage par décharge de condensateurs Heron se divise en deux catégories pour répondre aux besoins des clients, notamment le type C et le type portique. Elle est équipée d’unité de contrôle HRC211, système de soudage par décharge de condensateurs CDWH, système de contrôle d la qualité à temps réel. Toutes ces fonctions permettent une amélioration continue de la fiabilité et qualité du soudage. Notre produit prend également en charge la transmission des paramètres de soudage vers un ordinateur externe.

Paramètres techniques

Modèle #		DR-10000-**	DR-15000-**	DR-20000-**	DR-25000-**	DR-30000-**	DR-35000-**	DR-40000-**
Volume du condensateur	μf	20000	30000	40000	50000	60000	70000	90000
Capacité nominale	KVA	45	60	45	100	100	135	135
Alimentation électrique	V/￠/Hz	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50	380/3/50
Courant primaire maximal	A	79	79	79	132	132	158	158
Câble primaire	MM2	25	25	50	50	50	50	50
Courant de court-circuit maximum	KA	80	100	130	140	140	175	230
Cycle de travail nominal	%	50	50	50	50	50	50	50
Tension à vide au secondaire	V	11/13	15/18	19/23	20/26.6	20/26.6	27/30	27/30
Taille du cylindre de soudage	￠*L	φ200*150	φ300*150	φ300*150	φ300*150	φ300*150	φ300*150	φ250*150
Pression maximale de soudage @ 0.5MPa	N	15000	34000	34000	34000	34000	34000	47000
Pression d'air compressé	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
Consommation d'eau de refroidissement	L/MIN	8	8	10	10	10	10	10
Consommation d'air compressé	L/point de soudage	9.24	20.78	20.78	20.78	20.78	Personnalisable	Personnalisable
Profondeur de gorge	MM	390	280	390	390	390	306	306
Ecartement des bras	MM	400	301	400	400	400	401	401
Taille des électrodes	MM	*	*	*	*	*	*	*
Dimensions	H(MM)	2303	2437	2437	2437	2437	2437	2437
	L(MM)	1495	1500	1500	1500	1500	1500	1500
	W(MM)	1069	1451	1451	1451	1451	1451	1451

Spécifications
1. L’équipement de soudage de haute gamme présente une puissance de 10KVA à 120KVA.
2. Le courant de court-circuit maximum est de 90KA à 1000KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 15KN à 240KN.
4. La machine de soudage par décharge de condensateurs est équipée de rails de guidage en losange.
5. La profondeur effective de la gorge est de 950mm.
6. L’équipement de soudage optimisé intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les exigences du client.

Heron est une entreprise engagée dans la conception et fabrication des machines de soudage par décharge de condensateurs 10KJ-120KJ et des machines de soudage par points de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance, machine de soudage à la molette, machine de soudage à moyenne fréquence, robot de soudage par points, pour les clients partout dans le monde.
